HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

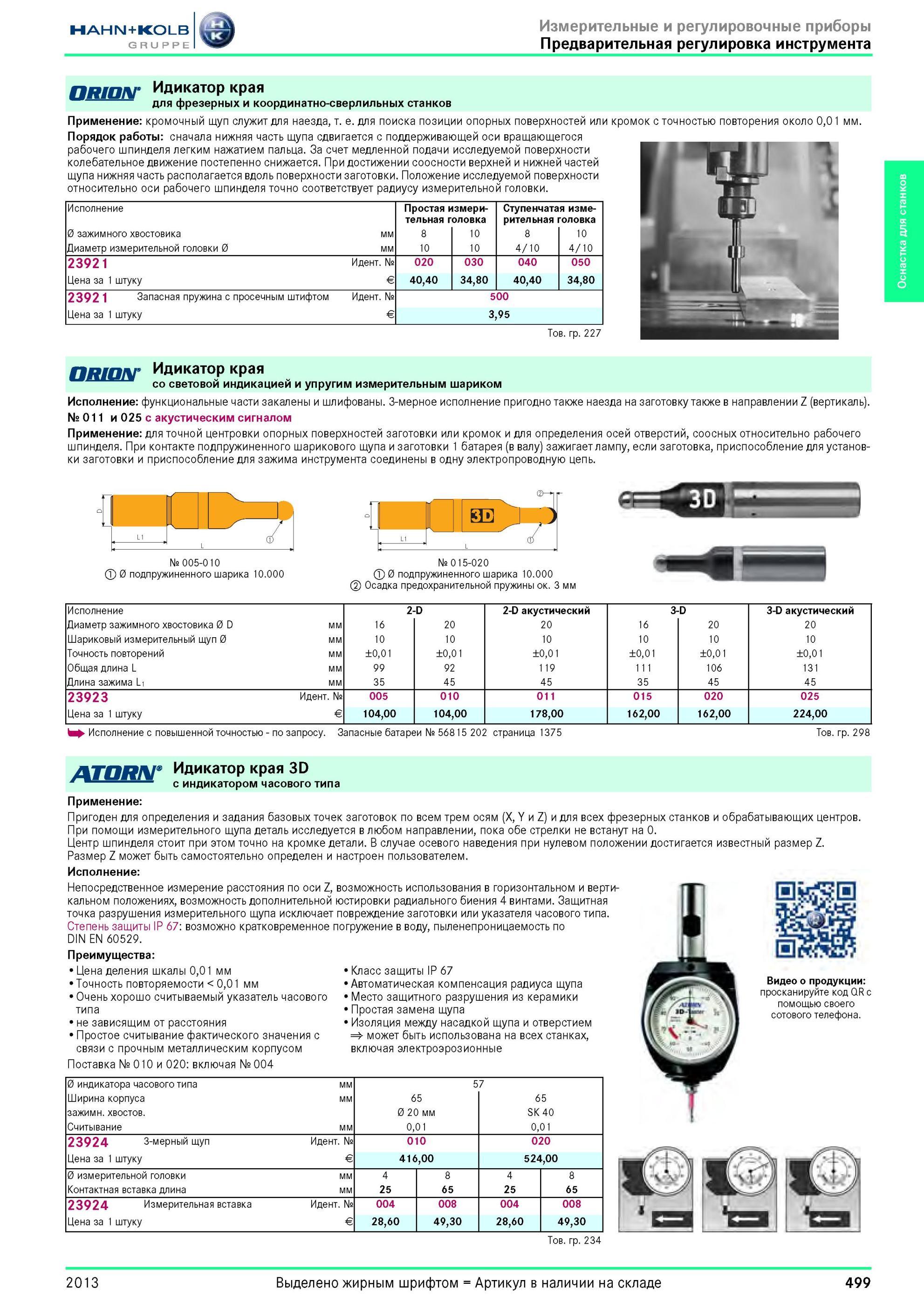

499 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.499

499 Индикатор края для фрезерных и координатно-сверлильных станков от Hahn Kolb Применение кромочный щуп служит для наезда, т. е. для поиска позиции опорн Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 499

Индикатор края для фрезерных и координатно-сверлильных станков от Hahn Kolb Применение кромочный щуп служит для наезда, т. е. для поиска позиции опорн

Индикатор края для фрезерных и координатно-сверлильных станков от Hahn Kolb Применение кромочный щуп служит для наезда, т. е. для поиска позиции опорных поверхностей или кромок с точностью повторения Порядок работы сначала нижняя часть щупа сдвигается с поддерживающей оси вращающегося рабочего шпинделя легким нажатием пальца. За счет медленной подачи исследуемой поверхности колебательное движение постепенно снижается. При достижении соосности верхней и нижней частей щупа нижняя часть располагается вдоль поверхности заготовки. Положение исследуемой поверхности относительно оси рабочего шпинделя точно соответствует радиусу измерительной головки. около 0,01 мм. Исполнение Простая измерительная головка Ступенчатая измерительная головка 0 зажимного хвостовика мм 8 10 8 10 Диаметр измерительной головки 0 мм 10 10 4/10 4/10 23921 Идентификационный номер № 020 030 040 050 Цена за 1 штуку E 40,40 34,80 40,40 34,80 2392 1 Запасная пружина с просечным штифтом Идентификационный номер № 500 Цена за 1 штуку E 3,95 Товарная группа 227 Идикатор края со световой индикацией и упругим измерительным шариком Исполнение функциональные части закалены и шлифованы. 3-мерное исполнение пригодно также наезда на заготовку также в направлении Z (вертикаль). № 011 и 025 с акустическим сигналом Применение для точной центровки опорных поверхностей заготовки или кромок и для определения осей отверстий, соосных относительно рабочего шпинделя. При контакте подпружиненного шарикового щупа и заготовки 1 батарея (в валу) зажигает лампу, если заготовка, приспособление для установки заготовки и приспособление для зажима инструмента соединены в одну электропроводную цепь. Исполнение 2-D 2-D акустический 3-D 3-D акустический Диаметр зажимного хвостовика 0 D мм 16 20 20 16 20 20 Шариковый измерительный щуп 0 мм 10 10 10 10 10 10 Точность повторений мм ±0,01 ±0,01 ±0,01 ±0,01 ±0,01 ±0,01 Общая длина L мм 99 92 119 111 106 131 Длина зажима L1 мм 35 45 45 35 45 45 23923 Идентификационный номер № 005 010 011 015 020 025 Цена за 1 штуку E 104,00 104,00 178,00 162,00 162,00 224,00 Исполнение с повышенной точностью по запросу. Запасные батареи № 56815 202 страница 1375 Товарная группа 298 Идикатор края 3D с индикатором часового типа Применение Пригоден для определения и задания базовых точек заготовок по всем трем осям (X, Y и Z) и для всех фрезерных станков и обрабатывающих центров. При помощи измерительного щупа деталь исследуется в любом направлении, пока обе стрелки не встанут на 0. Центр шпинделя стоит при этом точно на кромке детали. В случае осевого наведения при нулевом положении достигается известный размер Z. Размер Z может быть самостоятельно определен и настроен пользователем. Исполнение Непосредственное измерение расстояния по оси Z, возможность использования в горизонтальном и вертикальном положениях, возможность дополнительной юстировки радиального биения 4 винтами. Защитная точка разрушения измерительного щупа исключает повреждение заготовки или указателя часового типа. Степень защиты IP 67 возможно кратковременное погружение в воду, пыленепроницаемость по DIN EN 60529. Преимущества Цена деления шкалы 0,01 мм Точность повторяемости 0,01 мм Очень хорошо считываемый указатель часового типа не зависящим от расстояния Простое считывание фактического значения с связи с прочным металлическим корпусом Поставка № 010 и 020 включая № 004 Класс защиты IP 67 Автоматическая компенсация радиуса щупа Место защитного разрушения из керамики Простая замена щупа Изоляция между насадкой щупа и отверстием может быть использована на всех станках, включая электроэрозионные 0 индикатора часового типа Ширина корпуса зажимн. хвостов. Считывание мм 23924 3-мерный щуп Цена за 1 штуку Идентификационный номер № 0 измерительной головки Контактная вставка длина мм 23924 Измерительная вставка Цена за 1 штуку Идентификационный номер № 57 65 0 20 мм 0,01 010 416,00 4 25 004 28,60 8 65 008 49,30 65 SK 40 0,01 020 524,00 4 25 004 28,60 8 65 008 49,30 Товарная группа 234 2013 499 Оснастка для станков № 005-010 № 015-020 1 0 подпружиненного шарика 10.000 0 подпружиненного шарика 10.000 2 Осадка предохранительной пружины около 3 мм
