766 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I206

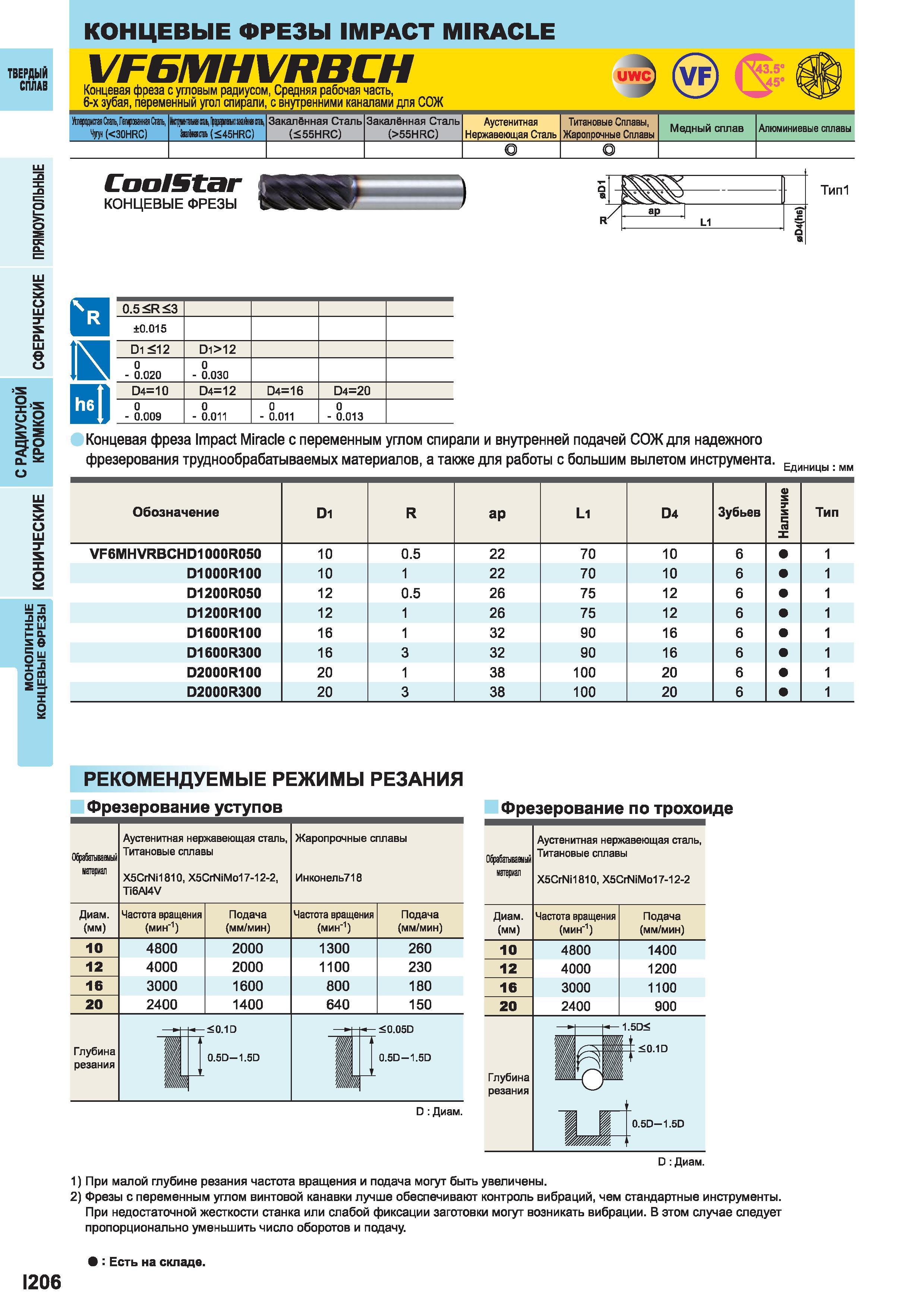

766 IMPACT MIRACLE VFEMHVRBCH Концевая фреза Mitsubishi с угловым радиусом Средняя рабочая часть 6-х зубая переменный угол спирали с внутренними кана Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I206

IMPACT MIRACLE VFEMHVRBCH Концевая фреза Mitsubishi с угловым радиусом Средняя рабочая часть 6-х зубая переменный угол спирали с внутренними кана

IMPACT MIRACLE VFEMHVRBCH Концевая фреза Mitsubishi с угловым радиусом Средняя рабочая часть 6-х зубая переменный угол спирали с внутренними каналами для СОЖ Сталь (30HRC) taw mil Wwnii (45HRC) Закалённая Сталь (55HRC) Закалённая Сталь (55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы Жаропрочные Сплавы Медный сплав Алюминиевые сплавы CaalStar Концевые фрезы ар 1 L1 а в Тип1 CJ Sg 11 О S о 0.5R3 0.015 D1 12 D112 0 - 0.020 0 - 0.030 о iT 'ф о 0412 D416 D420 0 - 0.009 0 - 0.011 0 - 0.011 0 - 0.013 Концевая фреза Impact Miracle с переменным углом спирали и внутренней подачей СОЖ для надежного фрезерования труднообрабатываемых материалов а также для работы с большим вылетом инструмента. Единицы мм Обозначение D1 R ap Li D4 Зубьев Наличие Тип VF6MHVRBCHD1000R050 10 0.5 22 70 10 6 1 D1000R100 10 1 22 70 10 6 1 D1200R050 12 0.5 26 75 12 6 1 D1200R100 12 1 26 75 12 6 1 D1600R100 16 1 32 90 16 6 1 D1600R300 16 3 32 90 16 6 1 D2000R100 20 1 38 100 20 6 1 D2000R300 20 3 38 100 20 6 1 Рекомендуемые режимы резания Фрезерование уступов Глубина резания Аустенитная нержавеющая сталь Титановые сплавы материал X5CrNi1810 X5CrNiMo17-12-2 Ti6AI4V Инконель718 Диаметр Частота вращения Подача (мм) (мин-1) (мм/мин) 10 4800 2000 1300 260 12 4000 2000 1100 230 16 3000 1600 800 180 20 2400 1400 640 150 0.Ю 0.5D-1.5D Жаропрочные сплавы D Диаметр Фрезерование по трохоиде материал Глубина резания Аустенитная нержавеющая сталь Титановые сплавы X5CrNi1810 X5CrNiMo17-12-2 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 10 4800 1400 12 4000 1200 16 3000 1100 20 2400 900 0.5D-1.5D D Диаметр 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. в Есть на складе. I206 Твердый сплав Концевые фрезы
