INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

Иллюстрированные рекомендации производителя по правильной эксплуатации фрезерного металлорежущего инструмента Ingersoll со сменными режущими твердосплавными пла

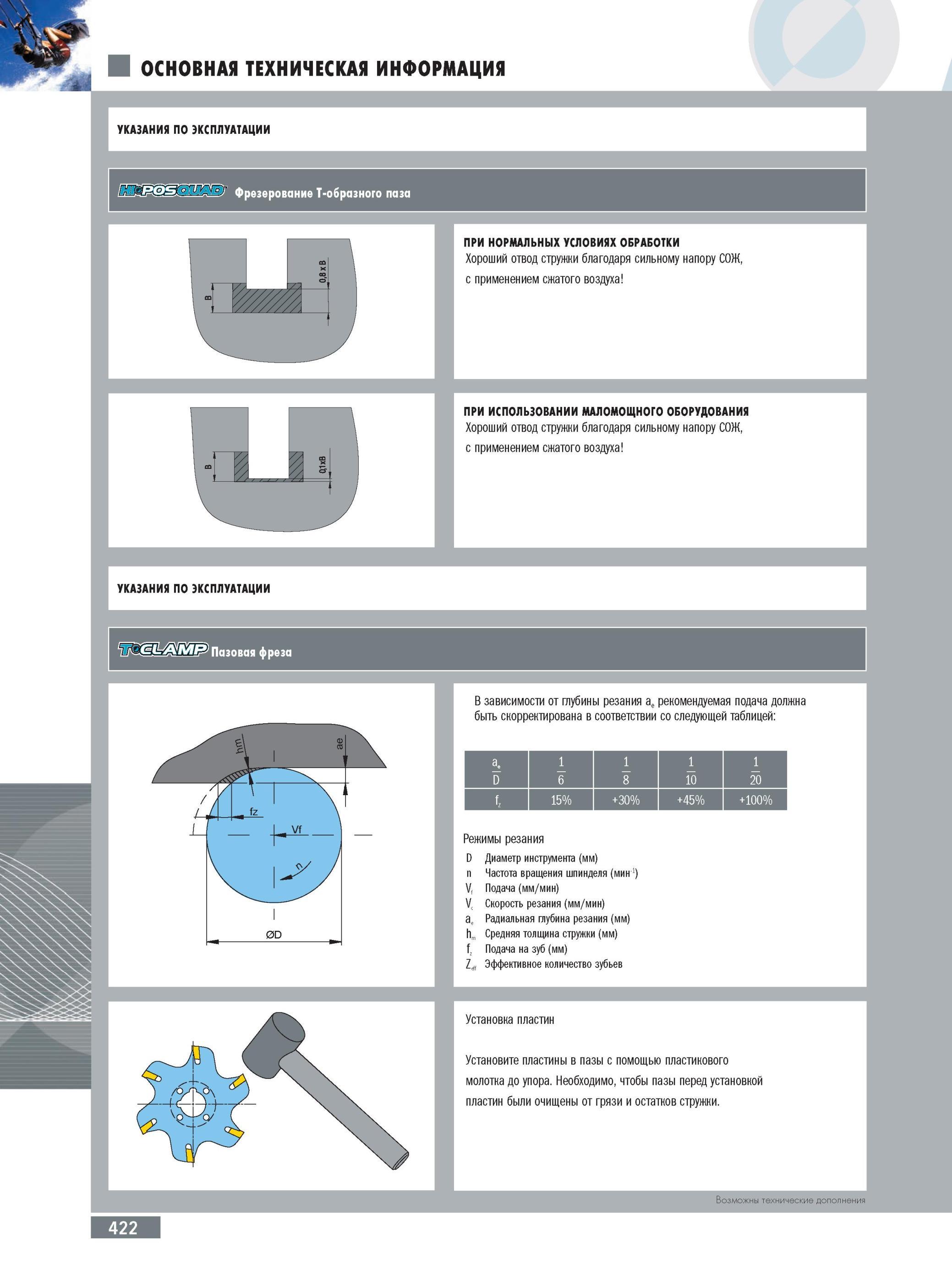

426 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.422

426 Иллюстрированные рекомендации производителя по правильной эксплуатации фрезерного металлорежущего инструмента Ingersoll со сменными режущими твердосплавными пла Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 422

Иллюстрированные рекомендации производителя по правильной эксплуатации фрезерного металлорежущего инструмента Ingersoll со сменными режущими твердосплавными пла

Иллюстрированные рекомендации производителя по правильной эксплуатации фрезерного металлорежущего инструмента Ingersoll со сменными режущими твердосплавными пластинами Фрезерование Т-образного паза УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ Пазовая фреза Режущий инструмент Ingersoll Техническая информация ПРИ НОРМАЛЬНЫХ УСЛОВИЯХ ОБРАБОТКИ Хороший отвод стружки благодаря сильному напору СОЖ, с применением сжатого воздуха! ПРИ ИСПОЛЬЗОВАНИИ МАЛОМОЩНОГО ОБОРУДОВАНИЯ Хороший отвод стружки благодаря сильному напору СОЖ, с применением сжатого воздуха! В зависимости от глубины резания ae рекомендуемая подача должна быть скорректирована в соответствии следующей таблицей a. 1 1 -1- -1- D- 6 8 -0 20 fz 15% 30% 45% 100% Режимы резания D Диаметр инструмента (мм) n Частота вращения шпинделя (мин-1) Vf Подача (мм/мин) Vc Скорость резания (мм/мин) ae Радиальная глубина резания (мм) hm Средняя толщина стружки (мм) fz Подача на зуб (мм) Zf Эффективное количество зубьев У Установка пластин Установите пластины в пазы с помощью пластикового молотка до упора. Необходимо, чтобы пазы перед установкой пластин были очищены от грязи и остатков стружки. Возможны технические дополнения 422 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
