Иллюстрированное техническое описание фрез Korloy Rich Mill серии с режущими сменными пластинами Специальная система охлаждения через канавки крепежного ви

337 Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный Стр.E51

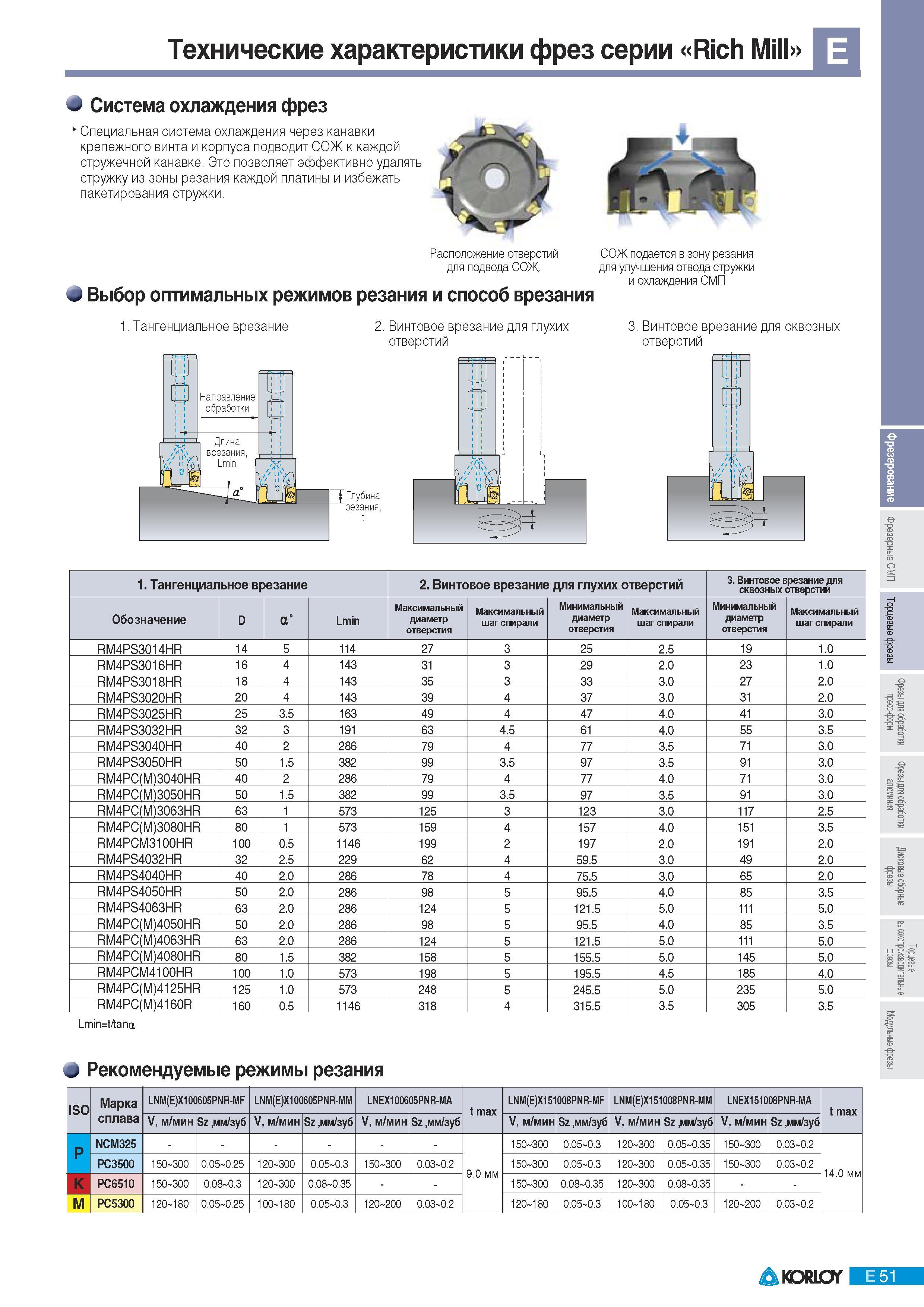

337 Иллюстрированное техническое описание фрез Korloy Rich Mill серии с режущими сменными пластинами Специальная система охлаждения через канавки крепежного ви Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для металлообрабатывающих станков и оборудования Стр. E51

Иллюстрированное техническое описание фрез Korloy Rich Mill серии с режущими сменными пластинами Специальная система охлаждения через канавки крепежного ви

Иллюстрированное техническое описание фрез Korloy Rich Mill серии с режущими сменными пластинами Специальная система охлаждения через канавки крепежного винта и корпуса подводит СОЖ к каждой стружечной канавке. Это позволяет эффективно удалять стружку из зоны резания каждой платины и избежать пакетирования стружки. Расположение отверстий для подвода СОЖ. Выбор оптимальных режимов резания и способ врезания 1. Тангенциальное врезание 2. Винтовое врезание для глухих отверстий СОЖ подается в зону резания для улучшения отвода стружки и охлаждения СМП 3. Винтовое врезание для сквозных отверстий 1. Тангенциальное врезание 2. Винтовое врезание для глухих отверстий 3. Винтовое врезание для сквозных отверстий Обозначение D a Lmin Максимальный диаметр отверстия Максимальный шаг спирали Минимальный диаметр отверстия Максимальный шаг спирали Минимальный диаметр отверстия Максимальный шаг спирали RM4PS3014HR 14 5 114 27 3 25 2.5 19 1.0 RM4PS3016HR 16 4 143 31 3 29 2.0 23 1.0 RM4PS3018HR 18 4 143 35 3 33 3.0 27 2.0 RM4PS3020HR 20 4 143 39 4 37 3.0 31 2.0 RM4PS3025HR 25 3.5 163 49 4 47 4.0 41 3.0 RM4PS3032HR 32 3 191 63 4.5 61 4.0 55 3.5 RM4PS3040HR 40 2 286 79 4 77 3.5 71 3.0 RM4PS3050HR 50 1.5 382 99 3.5 97 3.5 91 3.0 RM4PC(M)3040HR 40 2 286 79 4 77 4.0 71 3.0 RM4PC(M)3050HR 50 1.5 382 99 3.5 97 3.5 91 3.0 RM4PC(M)3063HR 63 1 573 125 3 123 3.0 117 2.5 RM4PC(M)3080HR 80 1 573 159 4 157 4.0 151 3.5 RM4PCM3100HR 100 0.5 1146 199 2 197 2.0 191 2.0 RM4PS4032HR 32 2.5 229 62 4 59.5 3.0 49 2.0 RM4PS4040HR 40 2.0 286 78 4 75.5 3.0 65 2.0 RM4PS4050HR 50 2.0 286 98 5 95.5 4.0 85 3.5 RM4PS4063HR 63 2.0 286 124 5 121.5 5.0 111 5.0 RM4PC(M)4050HR 50 2.0 286 98 5 95.5 4.0 85 3.5 RM4PC(M)4063HR 63 2.0 286 124 5 121.5 5.0 111 5.0 RM4PC(M)4080HR 80 1.5 382 158 5 155.5 5.0 145 5.0 RM4PCM4100HR 100 1.0 573 198 5 195.5 4.5 185 4.0 RM4PC(M)4125HR 125 1.0 573 248 5 245.5 5.0 235 5.0 RM4PC(M)4160R 160 0.5 1146 318 4 315.5 3.5 305 3.5 TBi 8 ор Lmint tana Рекомендуемые режимы резания ISO Марка сплава LNM(E)X100605PNR-MF LNM(E)X100605PNR-MM LNEX100605PNR-MA t max LNM(E)X151008PNR-MF LNM(E)X151008PNR-MM LNEX151008PNR-MA t max V мин Sz мм/зуб V мин Sz мм/зуб V мин Sz мм/зуб V мин Sz мм/зуб V мин Sz мм/зуб V мин Sz мм/зуб P NCM325 9.0 мм 150 300 0.05 0.3 120 300 0.05 0.35 150 300 0.03 0.2 14.0 мм PC3500 150 300 0.05 0.25 120 300 0.05 0.3 150 300 0.03 0.2 150 300 0.05 0.3 120 300 0.05 0.35 150 300 0.03 0.2 K PC6510 150 300 0.08 0.3 120 300 0.08 0.35 150 300 0.08 0.35 120 300 0.08 0.35 M PC5300 120 180 0.05 0.25 100 180 0.05 0.3 120 200 0.03 0.2 120 180 0.05 0.3 100 180 0.05 0.3 120 200 0.03 0.2 KORLOY E 51 Технические характеристики фрез серии Rich Mill Система охлаждения фрез
