Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Иллюстрированное описание методов врезания при фрезеровании резьбы Тангенциально дуговое врезание Этот метод обеспечивает высокую плавность врезания и умен

327 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.D41

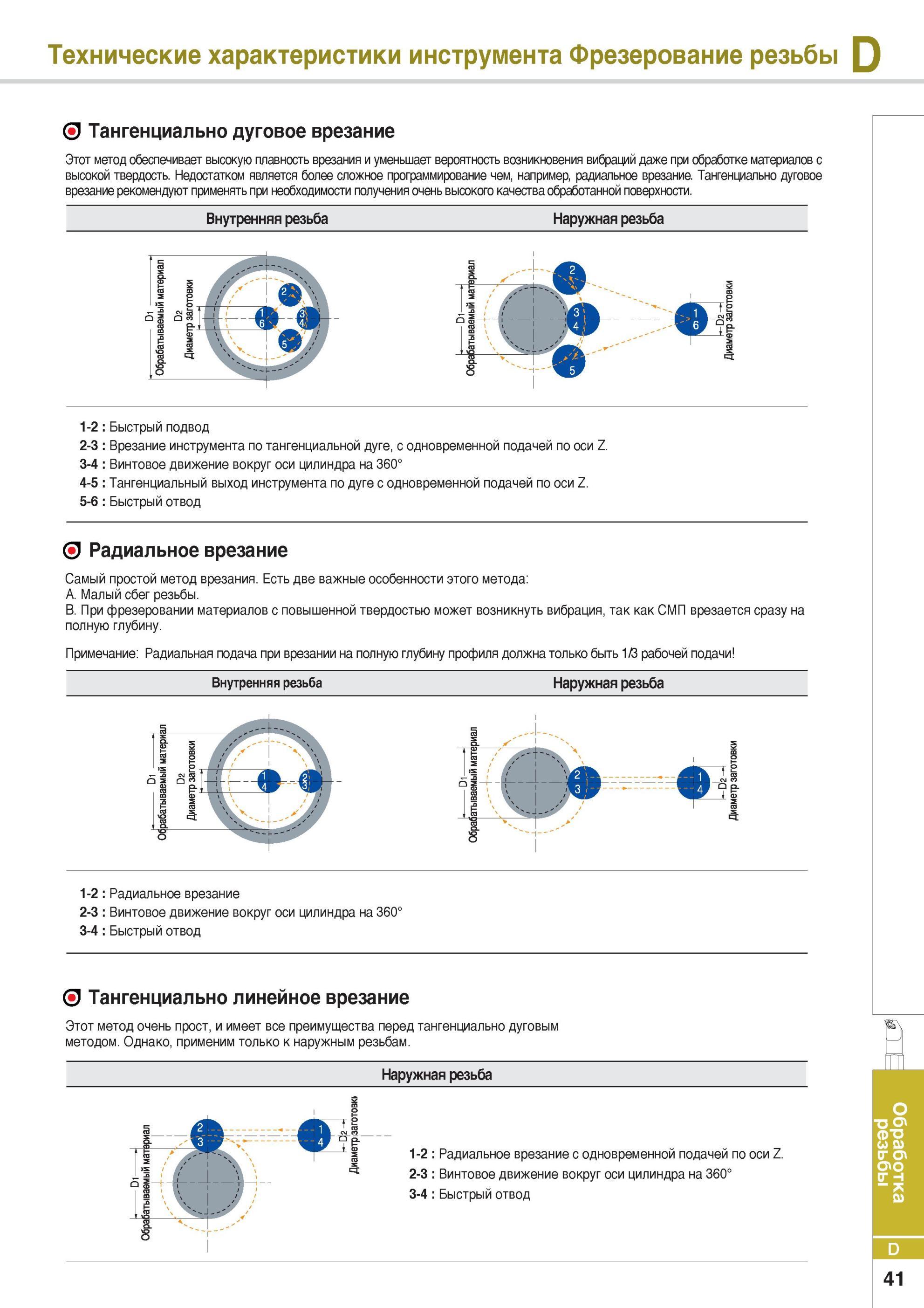

327 Иллюстрированное описание методов врезания при фрезеровании резьбы Тангенциально дуговое врезание Этот метод обеспечивает высокую плавность врезания и умен Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. D41

Иллюстрированное описание методов врезания при фрезеровании резьбы Тангенциально дуговое врезание Этот метод обеспечивает высокую плавность врезания и умен

Иллюстрированное описание методов врезания при фрезеровании резьбы Тангенциально дуговое врезание Этот метод обеспечивает высокую плавность врезания и уменьшает вероятность возникновения вибраций даже при обработке материалов с высокой твердость. Недостатком является более сложное программирование чем, например, радиальное врезание. Тангенциально дуговое врезание рекомендуют применять при необходимости получения очень высокого качества обработанной поверхности. Внутренняя резьба Наружная резьба 1-2 Быстрый подвод 2-3 Врезание инструмента по тангенциальной дуге, с одновременной подачей по оси Z. 3-4 Винтовое движение вокруг оси цилиндра на 360° 4-5 Тангенциальный выход инструмента по дуге с одновременной подачей по оси Z. 5-6 Быстрый отвод О Радиальное врезание Самый простой метод врезания. Есть две важные особенности этого метода A. Малый сбег резьбы. B. При фрезеровании материалов с повышенной твердостью может возникнуть вибрация, так как СМП врезается сразу на полную глубину. Примечание Радиальная подача при врезании на полную глубину профиля должна только быть 1/3 рабочей подачи Внутренняя резьба Наружная резьба 1-2 Радиальное врезание 2-3 Винтовое движение вокруг оси цилиндра на 360° 3-4 Быстрый отвод см 91 о с О Тангенциально линейное врезание Этот метод очень прост, и имеет все преимущества перед тангенциально дуговым методом. Однако, применим только к наружным резьбам. Наружная резьба 1-2 Радиальное врезание с одновременной подачей по оси Z. 2-3 Винтовое движение вокруг оси цилиндра на 360° 3-4 Быстрый отвод 41 Обработка резьбы D Технические характеристики инструмента Фрезерование резьбы Фрезерный инструмент Korloy
