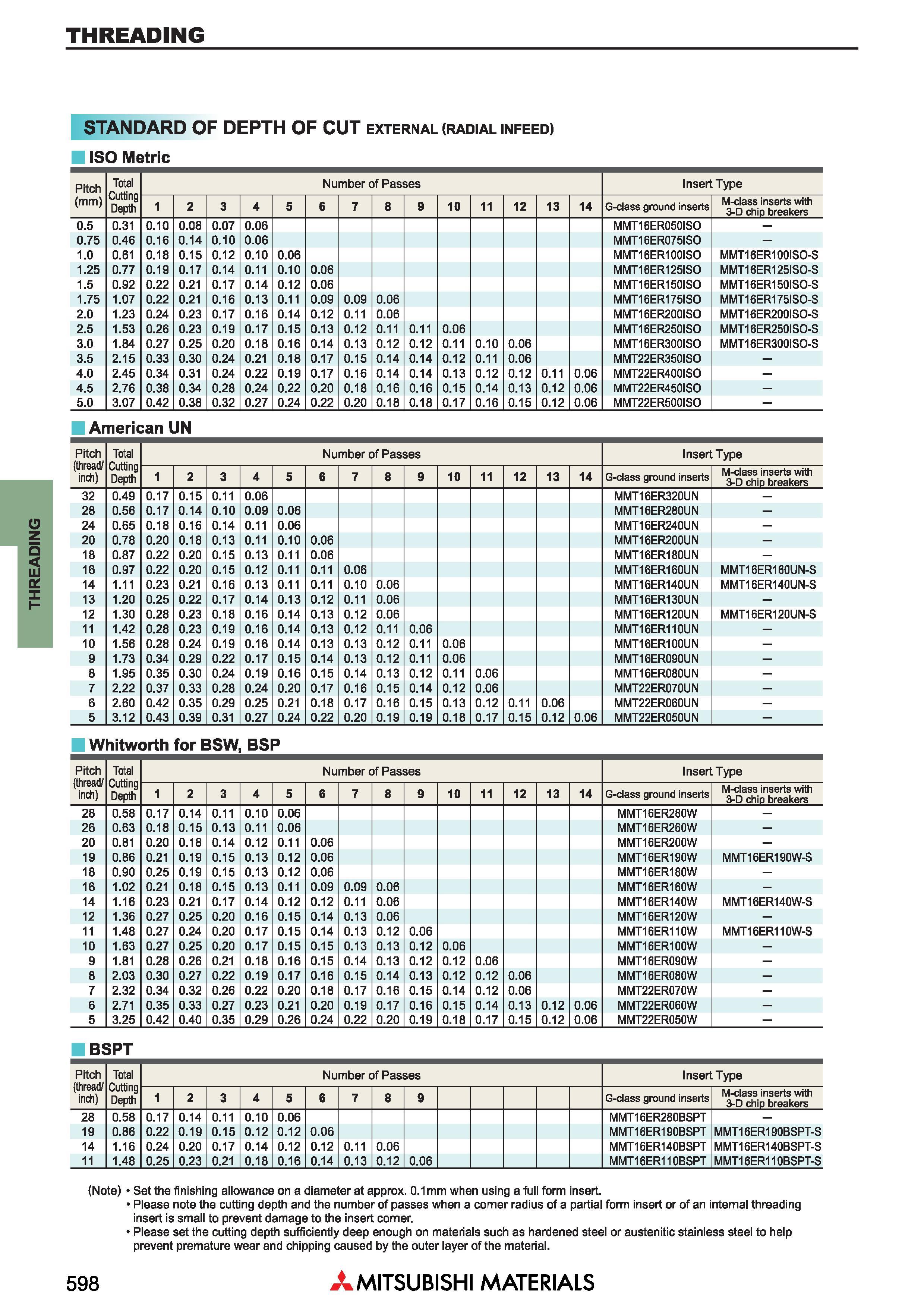

Токарный резьбонарезной инструмент Mitsubishi THREADING Державки и пластины STANDARD OF DEPTH OF CUT external (radial infeed) ISO Metric Pitch (mm) Total Cutting Depth Number of Passes Insert Type 1 2 3 4 5 6 7 8 9 10 11 12 13 14 G-class ground inserts M-class inserts with 3-D chio breakers 0.5 0.31 0.10 0.08 0.07 0.06 MMT16ER050ISO 0.75 0.46 0.16 0.14 0.10 0.06 MMT16ER075ISO 1.0 0.61 0.18 0.15 0.12 0.10 0.06 MMTI6ERIOOISO MMT16ER1OOISO-S 1.25 0.77 0.19 0.17 0.14 0.11 0.10 0.06 MMT16ER125ISO MMT16ER125ISO-S 1.5 0.92 0.22 0.21 0.17 0.14 0.12 0.06 MMT16ER15QISO MMT16ER150ISO-S 1.75 1.07 0.22 0.21 0.16 0.13 0.11 0.09 0.09 0.06 MMT16ER175ISO MMT16ER175ISO-S 2.0 1.23 0.24 0.23 0.17 0.16 0.14 0.12 0.11 0.06 MMTI6ER2OOISO MMT16ER200ISC)-S 2.5 1.53 0.26 0.23 0.19 0.17 0.15 0.13 0.12 0.11 0.11 0.06 MMT16ER250ISO MMT16ER250ISO-S 3.0 1.84 0.27 0.25 0.20 0.18 0.16 0.14 0.13 0.12 0.12 0.11 0.10 0.06 MMT16ER300ISO MMT16ER3OOISO-S 3.5 2.15 0.33 0.30 0.24 0.21 0.18 0.17 0.15 0.14 0.14 0.12 0.11 0.06 MMT22ER350ISO 4.0 2.45 0.34 0.31 0.24 0.22 0.19 0.17 0.16 0.14 0.14 0.13 0.12 0.12 0.11 0.06 MMT22ER400ISO 4.5 2.76 0.38 0.34 0.28 0.24 0.22 0.20 0.18 0.16 0.16 0.15 0.14 0.13 0.12 0.06 MMT22ER450ISO 5.0 3.07 0.42 0.38 0.32 0.27 0.24 0.22 0.20 0.18 0.18 0.17 0.16 0.15 0.12 0.06 MMT22ER5QOISO American UN Pitch (thread/ inch) Total Cutting Depth Number of Passes Insert Type 1 2 3 4 5 6 7 8 9 10 11 12 13 14 G-class ground inserts M-class inserts with 3-D chio breakers 32 0.49 0.17 0.15 0.11 0.06 MMT16ER320UN 28 0.56 0.17 0.14 0.10 0.09 0.06 MMT16ER280UN 24 0.65 0.18 0.16 0.14 0.11 0.06 MMT16ER240UN 20 0.78 0.20 0.18 0.13 0.11 0.10 0.06 MMT16ER200UN 18 0.87 0.22 0.20 0.15 0.13 0.11 0.06 MMT16ER180UN 16 0.97 0.22 0.20 0.15 0.12 0.11 0.11 0.06 MMT16ER160UN MMT16ER160UN-S 14 1.11 0.23 0.21 0.16 0.13 0.11 0.11 0.10 0.06 MMT16ER140UN MMT16ER140UN-S 13 1.20 0.25 0.22 0.17 0.14 0.13 0.12 0.11 0.06 MMT16ER130UN 12 1.30 0.28 0.23 0.18 0.16 0.14 0.13 0.12 0.06 MMT16ER120UN MMT16ER120UN-S 11 1.42 0.28 0.23 0.19 0.16 0.14 0.13 0.12 0.11 0.06 MMT16ER110UN 10 1.56 0.28 0.24 0.19 0.16 0.14 0.13 0.13 0.12 0.11 0.06 MMT16ER100UN 9 1.73 0.34 0.29 0.22 0.17 0.15 0.14 0.13 0.12 0.11 0.06 MMT16ER090UN 8 1.95 0.35 0.30 0.24 0.19 0.16 0.15 0.14 0.13 0.12 0.11 0.06 MMT16ER080UN 7 2.22 0.37 0.33 0.28 0.24 0.20 0.17 0.16 0.15 0.14 0.12 0.06 MMT22ER070UN 6 2.60 0.42 0.35 0.29 0.25 0.21 0.18 0.17 0.16 0.15 0.13 0.12 0.11 0.06 MMT22ER060UN 5 3.12 0.43 0.39 0.31 0.27 0.24 0.22 0.20 0.19 0.19 0.18 0.17 0.15 0.12 0.06 MMT22ER050UN - Whitworth for BSW, BSP Pitch (thread/ inch) Total Cutting Depth Number of Passes Insert Type 1 2 3 4 5 6 7 8 9 10 11 12 13 14 G-class ground inserts M-class inserts with 3-D chiD breakers 28 0.58 0.17 0.14 0.11 0.10 0.06 MMT16ER280W 26 0.63 0.18 0.15 0.13 0.11 0.06 MMT16ER260W 20 0.81 0.20 0.18 0.14 0.12 0.11 0.06 MMT16ER200W 19 0.86 0.21 0.19 0.15 0.13 0.12 0.06 MMT16ER190W MMT16ER190W-S 18 0.90 0.25 0.19 0.15 0.13 0.12 0.06 MMT16ER180W 16 1.02 0.21 0.18 0.15 0.13 0.11 0.09 0.09 0.06 MMT16ER160W - 14 1.16 0.23 0.21 0.17 0.14 0.12 0.12 0.11 0.06 MMT16ER140W MMT16ER140W-S 12 1.36 0.27 0.25 0.20 0.16 0.15 0.14 0.13 0.06 MMT16ER120W 11 1.48 0.27 0.24 0.20 0.17 0.15 0.14 0.13 0.12 0.06 MMT16ER110W MMT16ER110W-S 10 1.63 0.27 0.25 0.20 0.17 0.15 0.15 0.13 0.13 0.12 0.06 MMT16ER100W 9 1.81 0.28 0.26 0.21 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.06 MMT16ER090W 8 2.03 0.30 0.27 0.22 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.12 0.06 MMT16ER080W 7 2.32 0.34 0.32 0.26 0.22 0.20 0.18 0.17 0.16 0.15 0.14 0.12 0.06 MMT22ER070W 6 2.71 0.35 0.33 0.27 0.23 0.21 0.20 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.06 MMT22ER060W 5 3.25 0.42 0.40 0.35 0.29 0.26 0.24 0.22 0.20 0.19 0.18 0.17 0.15 0.12 0.06 MMT22ER050W BSPT Pitch (thread/ inch) Total Cutting Depth Number of Passes Insert Type 1 2 3 4 5 6 7 8 9 G-class ground inserts M-class inserts with 3-D chio breakers 28 0.58 0.17 0.14 0.11 0.10 0.06 MMT16ER280BSPT 19 0.86 0.22 0.19 0.15 0.12 0.12 0.06 MMT16ER190BSPT MMT16ER190BSPT-S 14 1.16 0.24 0.20 0.17 0.14 0.12 0.12 0.11 0.06 MMT16ER140BSPT MMT16ER140BSPT-S 11 1.48 0.25 0.23 0.21 0.18 0.16 0.14 0.13 0.12 0.06 MMT16ER110BSPT MMT16ER110BSPT-S (Note) Set the finishing allowance on a diameter at approx. 0.1mm when using a full form insert. Please note the cutting depth and the number of passes when a comer radius of a partial form insert or of an internal threading insert is small to prevent damage to the insert comer. Please set the cutting depth sufficiently deep enough on materials such as hardened steel or austenitic stainless steel to help prevent premature wear and chipping caused by the outer layer of the material. 598 Mitsubishi Materials
