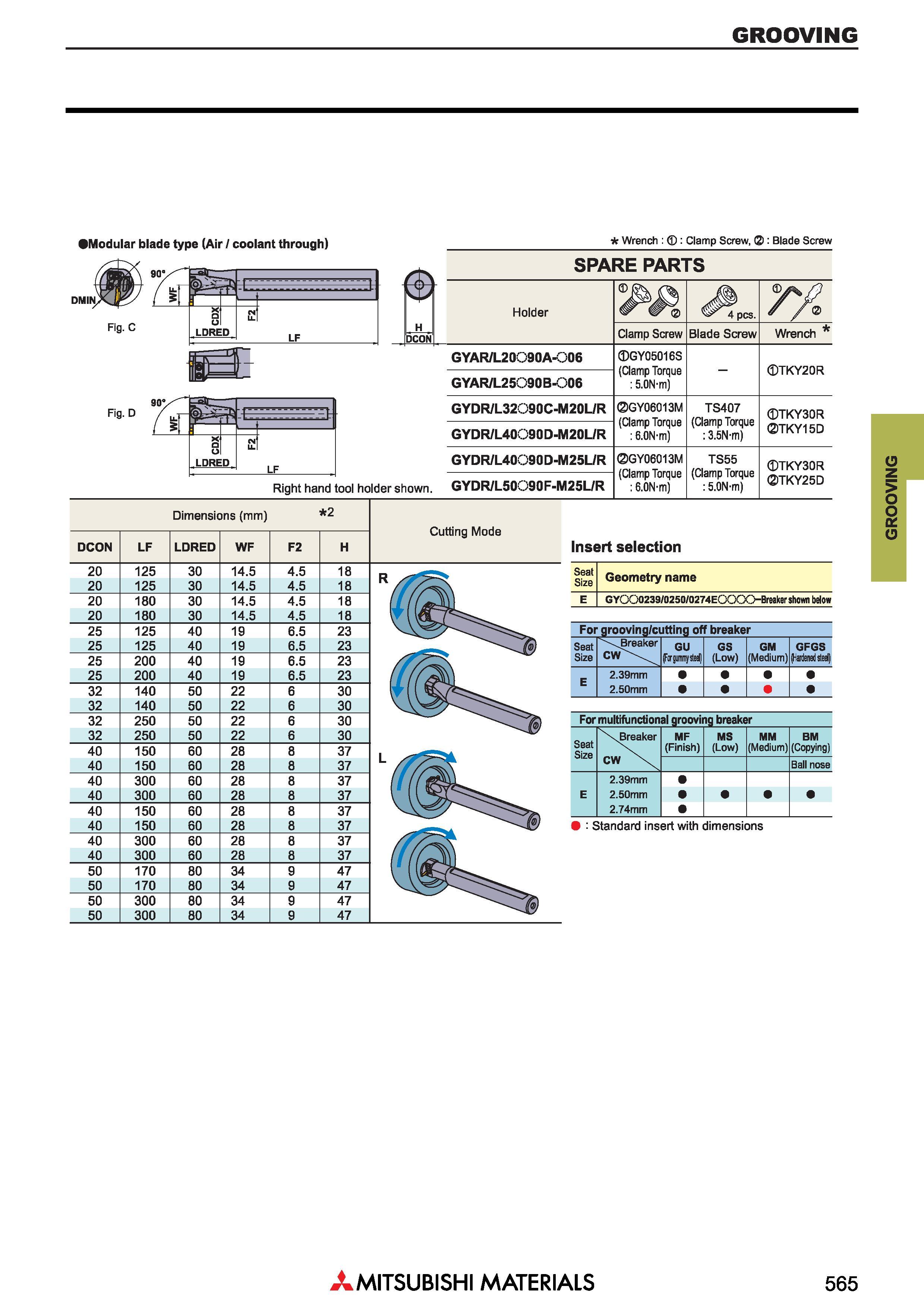

Токарные канавочные резцы Mitsubishi для наружного и внутреннего точения GROOVING

Токарные канавочные резцы Mitsubishi для наружного и внутреннего точения GROOVING

Токарные канавочные резцы Mitsubishi для наружного и внутреннего точения GROOVING _ Modular blade type (Air I coolant through) Wrench Clamp Screw, Blade Screw DMir Fig. C Fig. D S o LDRED LF H DCON Запасные части для металлорежущего инструмента SPARE PARTS BE 90V " / I -/ > r -i . 1 i a o LDRE D li.1 LF Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Размеры в мм Dimensions (mm) 2 Cutting Mode DCON LF LDRED WF F2 H 20 125 30 14.5 4.5 18 20 125 30 14.5 4.5 18 20 180 30 14.5 4.5 18 20 180 30 14.5 4.5 18 25 125 40 19 6.5 23 25 125 40 19 6.5 23 25 200 40 19 6.5 23 25 200 40 19 6.5 23 32 140 50 22 6 30 32 140 50 22 6 30 32 250 50 22 6 30 32 250 50 22 6 30 40 150 60 28 8 37 40 150 60 28 8 37 40 300 60 28 8 37 40 300 60 28 8 37 40 150 60 28 8 37 40 150 60 28 8 37 40 300 60 28 8 37 40 300 60 28 8 37 im 50 170 80 34 9 47 50 170 80 34 9 47 50 300 80 34 9 47 50 300 80 34 9 47 "JL/ Holder pcs. 7X Clamp Screw Blade Screw Wrench GYAR/L20090A-006 GY05016S (Clamp Torque 5.0N-m) - TKY20R GYAR/L25090B-006 GYDR/L32Q90C-M20UR GY06013M (Clamp Torque 6.0N-m) TS407 (Clamp Torque 3.5N-m) TKY30R TKY15D GYDR/L40090D-M20L/R GYDR/L40090D-M25L/R GY06013M (Clamp Torque 6.0N-m) TS55 (Clamp Torque 5.0N-m) TKY30R TKY25D GYDR/L50090F-M25L/R Insert selection Seat Size Geometry name GYOO0239/0250/0274EOOOO-Breaker shown below For grooving/cutting off breaker Seat Size ''\Breaker CW''-\ GU (Forgumnrysted) GS (Low) GM (Medium) GFGS Hardened sted) E 2.39mm 2.50mm For multifunctional grooving breaker Seat Size X Breaker MF (Finish) MS (Low) MM (Medium) BM (Copying) CW Ball nose 2.39mm E 2.50mm 2.74mm Standard insert with dimensions Mitsubishi Materials 565 GROOVING
