MITSUBISHI | Каталог MITSUBISHI 2018 Инструмент режущий (Всего 2040 стр.) |
|||||

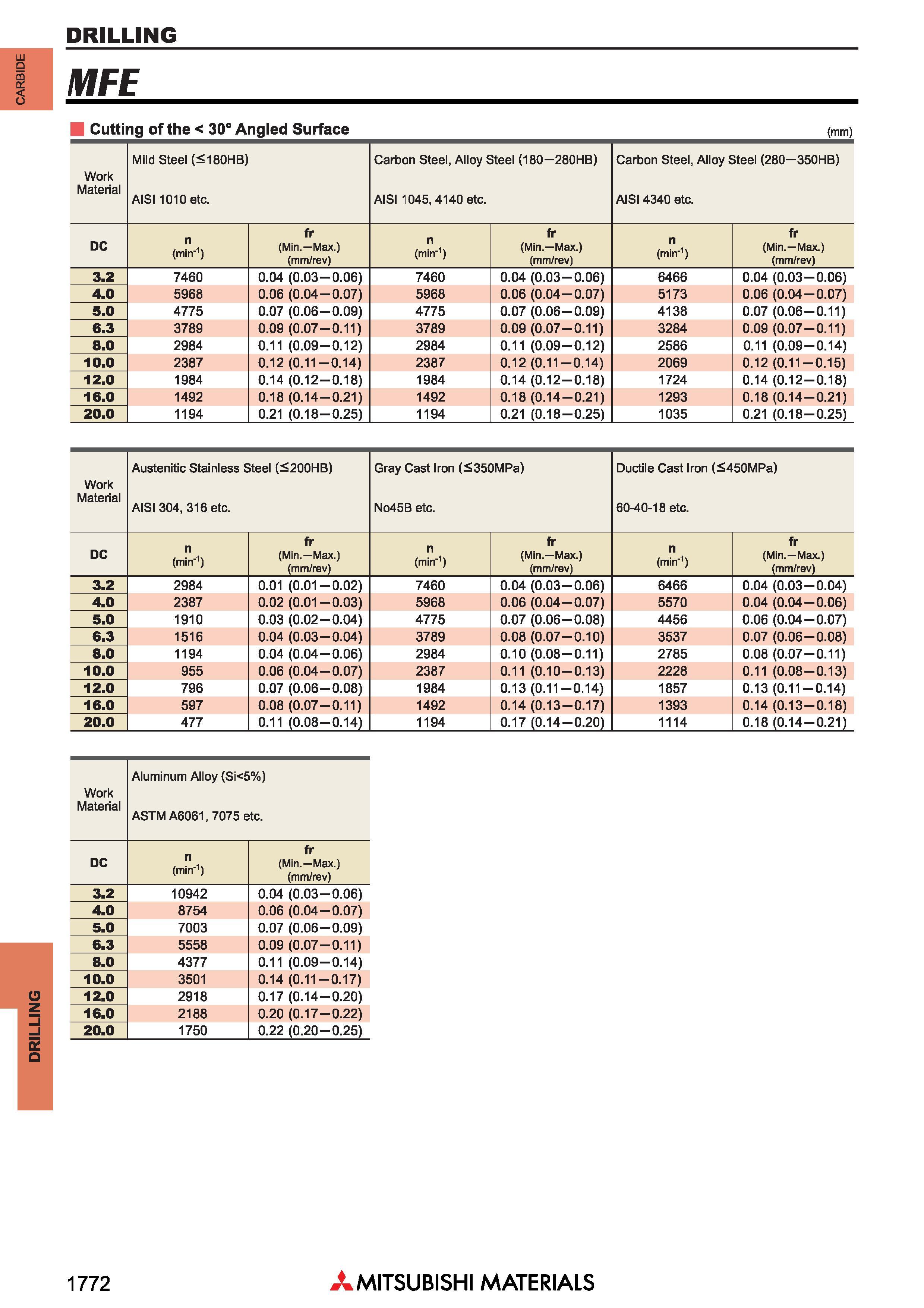

Сверла Митсубиси по металлу Японский осевой режущий инструмент для сверления отверстий DRILLING1772 Каталог MITSUBISHI 2018 Инструмент режущий Пластины Фрезы Сверла Резцы Державки Стр.1772 |
|||||
Сверла Митсубиси по металлу Японский осевой режущий инструмент для сверления отверстий DRILLING Сверла Митсубиси по металлу Японский осевой режущий инструмент для сверления отверстий DRILLING _ I MFE O B Cutting of the < 30° Angled Surface (mm) Обрабатываемые материалы Work Material Mild Steel (<180HB) AIS11010 etc. Carbon Steel, Alloy Steel (180 280HB) AISI 1045, 4140 etc. Carbon Steel, Alloy Steel (280 350HB) AISI 4340 etc. DC n (min-1) fr (Min. Max.) (mm/rev) n (min-1) fr (Min. Max.) (mm/rev) n (min-1) fr (Min. Max.) (mm/rev) 3.2 7460 0.04 (0.03-0.06) 7460 0.04 (0.03-0.06) 6466 0.04 (0.03-0.06) 4.0 5968 0.06 (0.04-0.07) 5968 0.06 (0.04-0.07) 5173 0.06 (0.04-0.07) 5.0 4775 0.07 (0.06-0.09) 4775 0.07 (0.06-0.09) 4138 0.07 (0.06-0.11) 6.3 3789 0.09 (0.07-0.11) 3789 0.09 (0.07-0.11) 3284 0.09 (0.07-0.11) 8.0 2984 0.11 (0.09-0.12) 2984 0.11 (0.09-0.12) 2586 0.11 (0.09-0.14) 10.0 2387 0.12 (0.11-0.14) 2387 0.12 (0.11-0.14) 2069 0.12 (0.11-0.15) 12.0 1984 0.14 (0.12-0.18) 1984 0.14 (0.12-0.18) 1724 0.14 (0.12-0.18) 16.0 1492 0.18 (0.14-0.21) 1492 0.18 (0.14-0.21) 1293 0.18 (0.14-0.21) 20.0 1194 0.21 (0.18-0.25) 1194 0.21 (0.18-0.25) 1035 0.21 (0.18-0.25) Обрабатываемые материалы Work Material Austenitic Stainless Steel (i=200HB) AISI 304, 316 etc. Gray Cast Iron (<350MPa) No45B etc. Ductile Cast Iron ( 450MPa) 60-40-18 etc. DC n (min-1) fr (Min. Max.) (mm/rev) n (min-1) fr (Min. Max.) (mm/rev) n (min-1) fr (Min. Max.) (mm/rev) 3.2 2984 0.01 (0.01-0.02) 7460 0.04 (0.03-0.06) 6466 0.04 (0.03-0.04) 4.0 2387 0.02 (0.01-0.03) 5968 0.06 (0.04-0.07) 5570 0.04 (0.04-0.06) 5.0 1910 0.03 (0.02-0.04) 4775 0.07 (0.06-0.08) 4456 0.06 (0.04-0.07) 6.3 1516 0.04 (0.03-0.04) 3789 0.08 (0.07-0.10) 3537 0.07 (0.06-0.08) 8.0 1194 0.04 (0.04-0.06) 2984 0.10 (0.08-0.11) 2785 0.08 (0.07-0.11) 10.0 955 0.06 (0.04-0.07) 2387 0.11 (0.10-0.13) 2228 0.11 (0.08-0.13) 12.0 796 0.07 (0.06-0.08) 1984 0.13 (0.11-0.14) 1857 0.13 (0.11-0.14) 16.0 597 0.08 (0.07-0.11) 1492 0.14 (0.13-0.17) 1393 0.14 (0.13-0.18) 20.0 477 0.11 (0.08-0.14) 1194 0.17 (0.14-0.20) 1114 0.18 (0.14-0.21) Обрабатываемые материалы Work Material Aluminum Alloy (Si<5%) ASTMA6061, 7075 etc. DC n (min-1) fr (Min. Max.) (mm/rev) 3.2 10942 0.04 (0.03-0.06) 4.0 8754 0.06 (0.04-0.07) 5.0 7003 0.07 (0.06-0.09) 6.3 5558 0.09 (0.07-0.11) 8.0 4377 0.11 (0.09-0.14) 10.0 3501 0.14 (0.11-0.17) 12.0 2918 0.17 (0.14-0.20) 16.0 2188 0.20 (0.17-0.22) 20.0 1750 0.22 (0.20-0.25) 1772 Mitsubishi Materials |
|||||
