Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

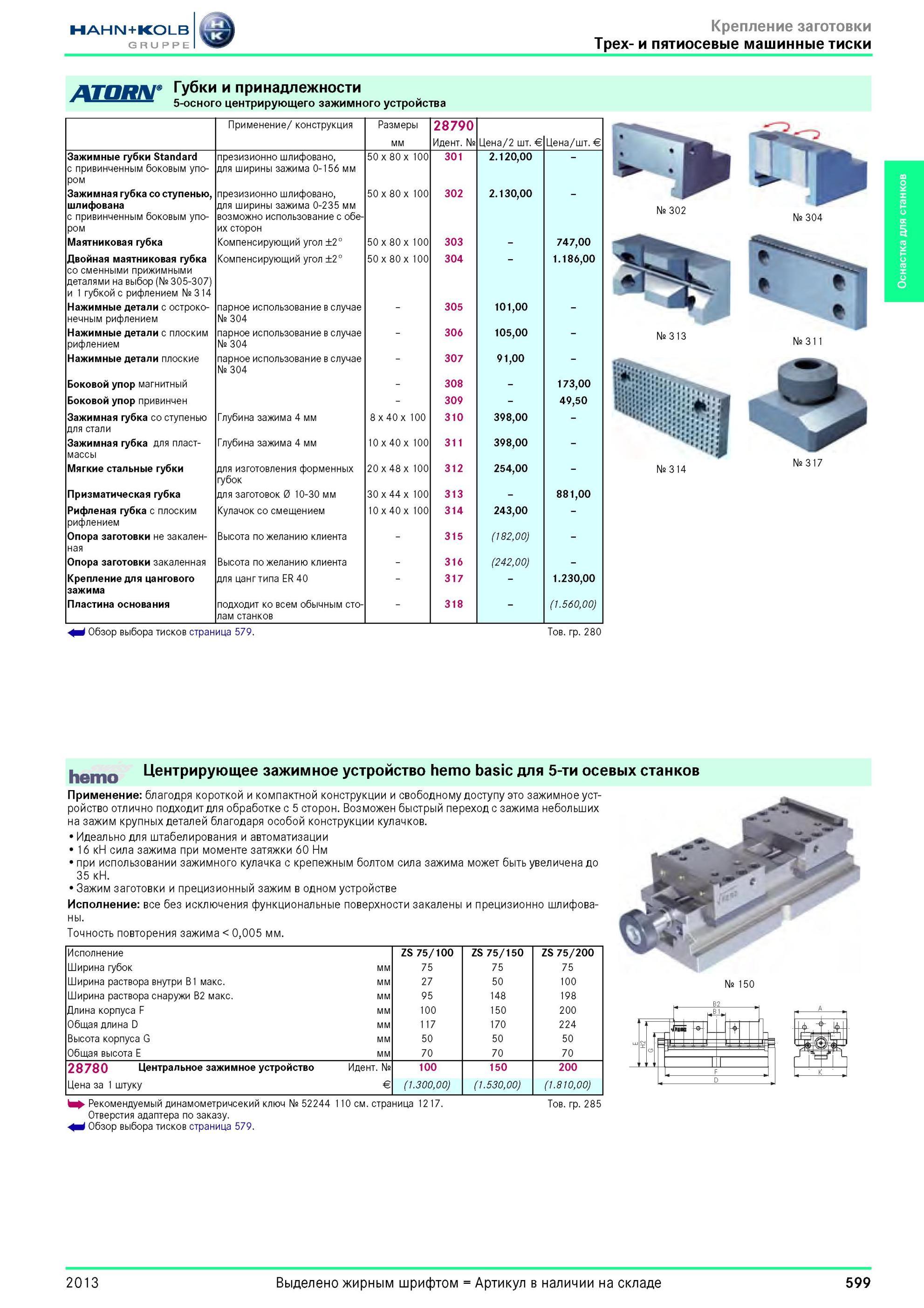

599 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.599

599 Губки и принадлежности 5-осного центрирующего зажимного устройства от Hahn Kolb Применение/ конструкция Размеры мм 28790 Идентификационный номер № Цен Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 599

Губки и принадлежности 5-осного центрирующего зажимного устройства от Hahn Kolb Применение/ конструкция Размеры мм 28790 Идентификационный номер № Цен

Губки и принадлежности 5-осного центрирующего зажимного устройства от Hahn Kolb Применение/ конструкция Размеры мм 28790 Идентификационный номер № Цена/2 шт. Евро € Цена / шт. Евро € Зажимные губки Standard с привинченным боковым упором презизионно шлифовано, для ширины зажима 0-156 мм 50x 80 x 100 301 2.120,00 Зажимная губка со ступенью, шлифована с привинченным боковым упором презизионно шлифовано, для ширины зажима 0-235 мм возможно использование с обеих сторон 50 x 80 x 100 302 2.130,00 Маятниковая губка Компенсирующий угол ±2° 50 x 80 x100 303 747,00 Двойная маятниковая губка со сменными прижимными деталями на выбор (№ 305-307) и 1 губкой с рифлением № 314 Компенсирующий угол ±2° 50 x 80 x100 304 1.186,00 Нажимные детали с остроконечным рифлением парное использование в случае №304 305 101,00 Нажимные детали с плоским рифлением парное использование в случае №304 306 105,00 Нажимные детали плоские парное использование в случае №304 307 91,00 Боковой упор магнитный 308 173,00 Боковой упор привинчен 309 49,50 Зажимная губка со ступенью для стали Глубина зажима 4 мм 8x40x 100 310 398,00 Зажимная губка для пластмассы Глубина зажима 4 мм 10 x 40 x 100 311 398,00 Мягкие стальные губки для изготовления форменных губок 20 x 48 x 100 312 254,00 Призматическая губка для заготовок 0 10-30 мм 30 x 44 x 100 313 881,00 Рифленая губка с плоским рифлением Кулачок со смещением 10 x 40 x 100 314 243,00 Опора заготовки не закаленная Высота по желанию клиента 315 (182,00) Опора заготовки закаленная Высота по желанию клиента 316 (242,00) Крепление для цангового зажима для цанг типа ER 40 317 1.230,00 Пластина основания подходит ко всем обычным столам станков 318 (1.560,00) № 314 № 317 i Обзор выбора тисков страница 579. Товарная группа 280 homo Центрирующее зажимное устройство hemo basic для 5-ти осевых станков Применение благодря короткой и компактной конструкции и свободному доступу это зажимное устройство отлично подходит для обработке с 5 сторон. Возможен быстрый переход с зажима небольших на зажим крупных деталей благодаря особой конструкции кулачков. Идеально для штабелирования и автоматизации 16 кН сила зажима при моменте затяжки 60 Нм при использовании зажимного кулачка с крепежным болтом сила зажима может быть увеличена до 35 кН. Зажим заготовки и прецизионный зажим в одном устройстве Исполнение все без исключения функциональные поверхности закалены и прецизионно шлифованы. Точность повторения зажима 0,005 мм. Исполнение ZS 75/100 ZS 75/150 ZS 75/200 Ширина губок мм 75 75 75 Ширина раствора внутри B1 макс. мм 27 50 100 Ширина раствора снаружи B2 макс. мм 95 148 198 Длина корпуса F мм 100 150 200 Общая длина D мм 117 170 224 Высота корпуса G мм 50 50 50 Общая высота E мм 70 70 70 28780 Центральное зажимное устройство Идентификационный номер № Цена за 1 штуку Евро € 100 150 200 (1.300,00) (1.530,00) (1.810,00) Рекомендуемый динамометричсекий ключ № 52244 Отверстия адаптера по заказу. i Обзор выбора тисков страница 579. 10 см. страница 1217. Товарная группа 285 2013 599 Оснастка для станков
