Гравировальные фрезы Korloy из твердого сплава Усиленная шейка фрезерного инструмента повышает жесткость фрезы и уменьшает вероятность поломки Цельные твер

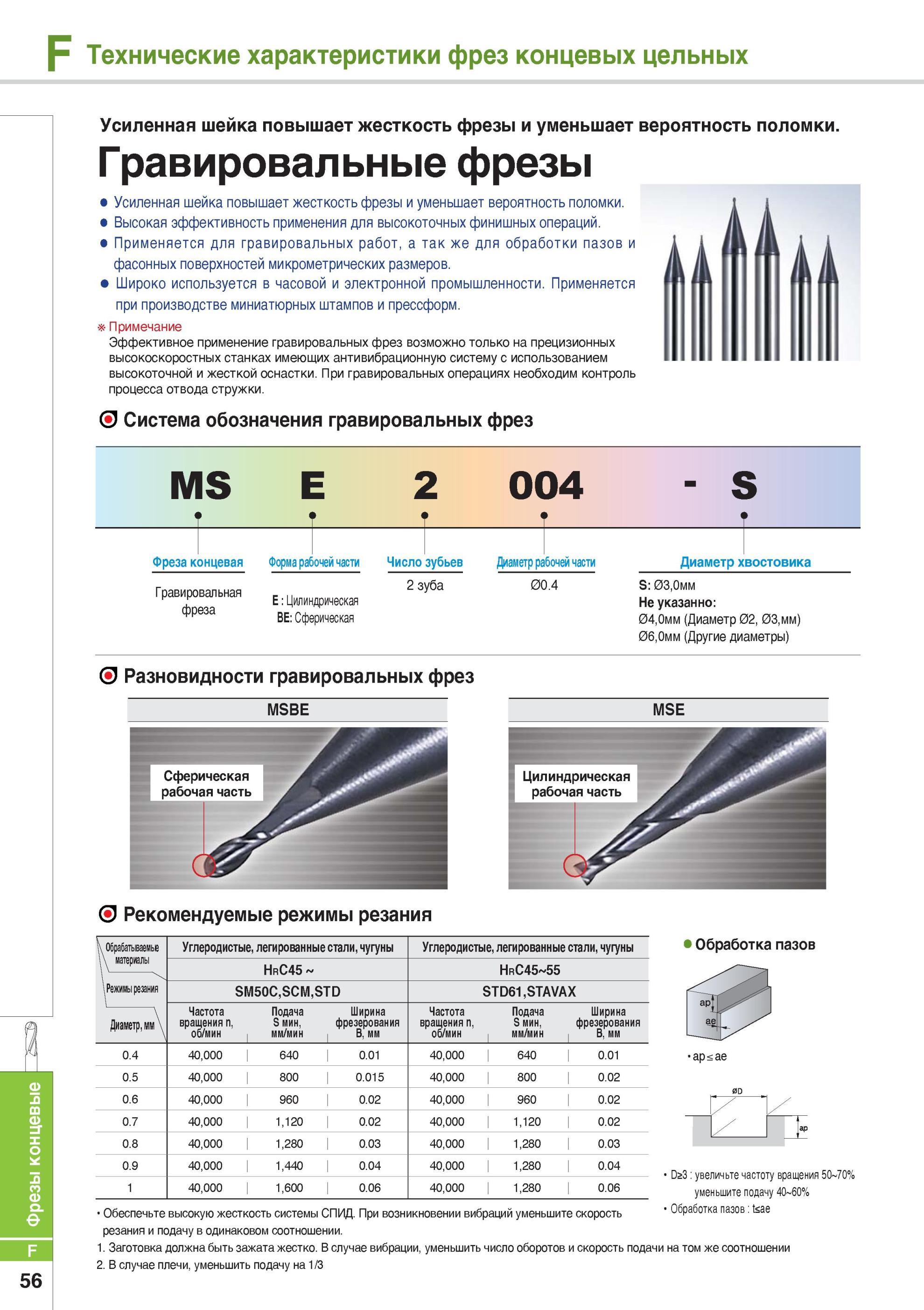

690 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.F56

690 Гравировальные фрезы Korloy из твердого сплава Усиленная шейка фрезерного инструмента повышает жесткость фрезы и уменьшает вероятность поломки Цельные твер Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. F56

Гравировальные фрезы Korloy из твердого сплава Усиленная шейка фрезерного инструмента повышает жесткость фрезы и уменьшает вероятность поломки Цельные твер

Гравировальные фрезы Korloy из твердого сплава Усиленная шейка фрезерного инструмента повышает жесткость фрезы и уменьшает вероятность поломки Цельные твердосплавные концевые фрезы Korloy Технические характеристики фрез концевых цельных Усиленная шейка повышает жесткость фрезы и уменьшает вероятность поломки. Гравировальные фрезы Усиленная шейка повышает жесткость фрезы и уменьшает вероятность поломки. Высокая эффективность применения для высокоточных финишных операций. Применяется для гравировальных работ, а так же для обработки пазов и фасонных поверхностей микрометрических размеров. Широко используется в часовой и электронной промышленности. Применяется при производстве миниатюрных штампов и прессформ. Примечание Эффективное применение гравировальных фрез возможно только на прецизионных высокоскоростных станках имеющих антивибрационную систему с использованием высокоточной и жесткой оснастки. При гравировальных операциях необходим контроль процесса отвода стружки. О Система обозначения гравировальных фрез MS E 2 004 (0- 1 Фреза концевая Гравировальная фреза Форма рабочей части E Цилиндрическая BE: Сферическая Число зубьев 2 зуба Диаметр рабочей части 00.4 Диаметр хвостовика S: 03,0мм Не указанно: 04,0мм (Диаметр 02, 03,мм) 06,0мм (Другие диаметры) О Разновидности гравировальных фрез MSBE MSE О Рекомендуемые режимы резания V Обрабатываемые Углеродистые, легированные стали, чугуны Углеродистые, легированные стали, чугуны \\ материалы HrC45 HrC45 55 Режимы резания SM50C,SCM,STD STD61,STAVAX Диаметр, мм\ Частота вращения n, об/мин Подача S мин, мм/мин Ширина фрезерования В, мм Частота вращения n, об/мин Подача S мин, мм/мин Ширина фрезерования В, мм 0.4 40,000 640 0.01 40,000 640 0.01 0.5 40,000 800 0.015 40,000 800 0.02 0.6 40,000 960 0.02 40,000 960 0.02 0.7 40,000 1,120 0.02 40,000 1,120 0.02 0.8 40,000 1,280 0.03 40,000 1,280 0.03 0.9 40,000 1,440 0.04 40,000 1,280 0.04 1 40,000 1,600 0.06 40,000 1,280 0.06 Обработка пазов ap < ae Da3 увеличьте частоту вращения 50 70% уменьшите подачу 40 60% Обработка пазов:tsae 56 Обеспечьте высокую жесткость системы СПИД. При возникновении вибраций уменьшите скорость резания и подачу в одинаковом соотношении. 1. Заготовка должна быть зажата жестко. В случае вибрации, уменьшить число оборотов и скорость подачи на том же соотношении 2. В случае плечи, уменьшить подачу на 1/3 Цилиндрическая рабочая часть Сферическая рабочая часть
