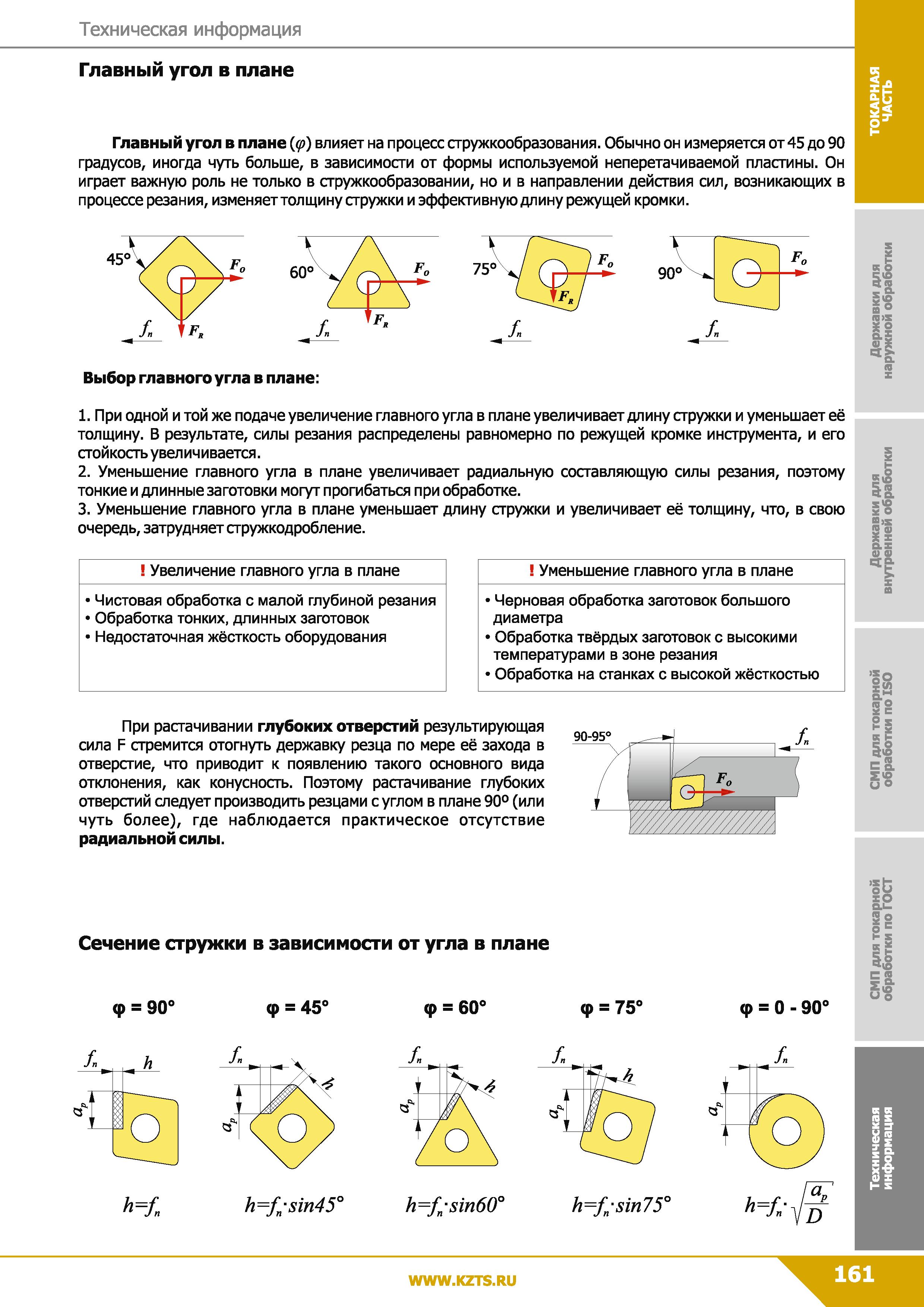

Главный угол в плане токарного резца влияет на образование стружки и направления действия сил, возникающих в процессе механической обработки _ Обычно он измеряется от 45 до 90 градусов, иногда чуть больше, в зависимости от формы используемой неперетачиваемой пластины. Он играет важную роль не только в стружкообразовании, но и в направлении действия сил, возникающих в процессе резания, изменяет толщину стружки и эффективную длину режущей кромки. Выбор главного угла в плане: if (SIS 56 о .£ 6 1. При одной и той же подаче увеличение главного угла в плане увеличивает длину стружки и уменьшает её толщину. В результате, силы резания распределены равномерно по режущей кромке инструмента, и его стойкость увеличивается. 2. Уменьшение главного угла в плане увеличивает радиальную составляющую силы резания, поэтому тонкие и длинные заготовки могут прогибаться при обработке. 3. Уменьшение главного угла в плане уменьшает длину стружки и увеличивает её толщину, что, в свою очередь, затрудняет стружкодробление. Увеличение главного угла в плане Чистовая обработка с малой глубиной резания Обработка тонких, длинных заготовок Недостаточная жёсткость оборудования Уменьшение главного угла в плане Черновая обработка заготовок большого диаметра > Обработка твёрдых заготовок с высокими температурами в зоне резания Обработка на станках с высокой жёсткостью к 5 З £>s ii и О) При растачивании глубоких отверстий результирующая сила F стремится отогнуть державку резца по мере её захода в отверстие, что приводит к появлению такого основного вида отклонения, как конусность. Поэтому растачивание глубоких отверстий следует производить резцами с углом в плане 90° (или чуть более), где наблюдается практическое отсутствие радиальной силы. 8 S н X t Н с а Сечение стружки в зависимости от угла в плане ф = 90° ф = 45° ф = 60е ф = 75° ф = 0 - 90° ’it II 1 i и О h=f„ h=fnmsin60c h=f„-sin75c Техническая информация Главный угол в плане процесс стружкообразования.
