Главной областью применения многофункциональной инструментальной модульной оснастки Guhring GE 100 являются центровально-подрезные металлорежущие стан

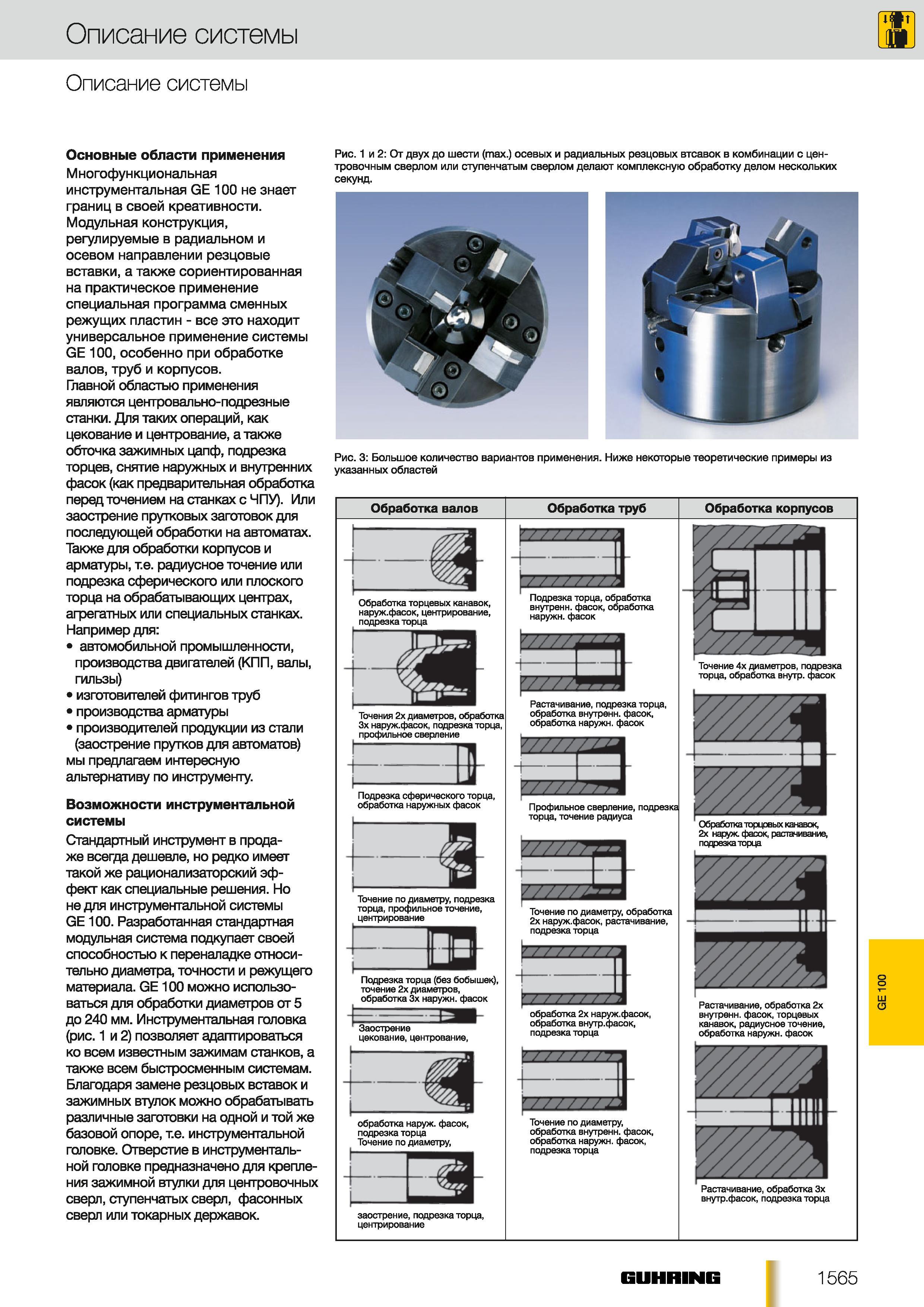

1536 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр.1565

1536 Главной областью применения многофункциональной инструментальной модульной оснастки Guhring GE 100 являются центровально-подрезные металлорежущие стан Каталог GUHRING 2012 Осевой режущий инструмент и станочная инструментальная оснастка Стр. 1565

Главной областью применения многофункциональной инструментальной модульной оснастки Guhring GE 100 являются центровально-подрезные металлорежущие стан

Главной областью применения многофункциональной инструментальной модульной оснастки Guhring GE 100 являются центровально-подрезные металлорежущие станки. Для таких операций как цекование и центрование а также обточка зажимных цапф подрезка торцев снятие наружных и внутренних фасок (как предварительная обработка перед точением на станках с ЧПУ). Или заострение прутковых заготовок для последующей обработки на автоматах. Также для обработки корпусов и арматуры т.е. радиусное точение или подрезка сферического или плоского торца на обрабатывающих центрах агрегатных или специальных станках. Например для автомобильной промышленности производства двигателей (КПП валы гильзы) изготовителей фитингов труб производства арматуры производителей продукции из стали (заострение прутков для автоматов) мы предлагаем интересную альтернативу по инструменту. Возможности инструментальной системы Стандартный инструмент в продаже всегда дешевле но редко имеет такой же рационализаторский эффект как специальные решения. Но не для инструментальной системы GE100. Разработанная стандартная модульная система подкупает своей способностью к переналадке относительно диаметра точности и режущего материала. GE100 можно использоваться для обработки диаметров от 5 до 240 мм. Инструментальная головка (рис. 1 и 2) позволяет адаптироваться ко всем известным зажимам станков а также всем быстросменным системам. Благодаря замене резцовых вставок и зажимных втулок можно обрабатывать различные заготовки на одной и той же базовой опоре т.е. инструментальной головке. Отверстие в инструментальной головке предназначено для крепления зажимной втулки для центровочных сверл ступенчатых сверл фасонных сверл или токарных державок. Рис. 1 и 2 От двух до шести (max.) осевых и радиальных резцовых втсавок в комбинации с центровочным сверлом или ступенчатым сверлом делают комплексную обработку делом нескольких секунд. Рис. 3 Большое количество вариантов применения. Ниже некоторые теоретические примеры из указанных областей Обработка валов Обработка труб Обработка корпусов m i Обработка торцевых канавок наруж.фасок центрирование подрезка торца Точения 2х диаметров обработка Зх наруж.фасок подрезка торца профильное сверление а- Подрезка сферического торца обработка наружных фасок Точение по диаметру подрезка торца профильное точение центрирование Подрезка торца (без бобышек) точение 2х диаметров обработка Зх наружн. фасок Заострение цекование центрование обработка наруж. фасок подрезка торца Точение по диаметру заострение подрезка торца центрирование внутренн. фасок обработка наружн. фасок Точение 4х диаметров подрезка торца обработка внутр. фасок Растачивание подрезка торца обработка внутренн. фасок обработка наружн. фасок 'шит. uzzZ Профильное сверление подрезка торца точение радиуса FI у rA Обработка торцовых канавок 2х наруж фасок растачивание подрезка торца Точение по диаметру обработка 2х наруж.фасок растачивание подрезка торца zzzzzzz А обработка 2х наруж.фасок обработка внутр.фасок подрезка торца Растачивание обработка 2х внутренн. фасок торцевых канавок радиусное точение обработка наружн. фасок U Точение по диаметру обработка внутренн. фасок обработка наружн. фасок подрезка торца Растачивание обработка Зх внутр.фасок подрезка торца GUHRING 1565 GE 100 Описание системы Описание системы Основные области применения Многофункциональная инструментальная GE 100 не знает границ в своей креативности. Модульная конструкция регулируемые в радиальном и осевом направлении резцовые вставки а также сориентированная на практическое применение специальная программа сменных режущих пластин - все это находит универсальное применение системы GE 100 особенно при обработке валов труб и корпусов.
