Гидравлический зажимной патрон для вращающегося режущего инструмента удовлетворяет самые высокие требования по точности и усилиям зажима

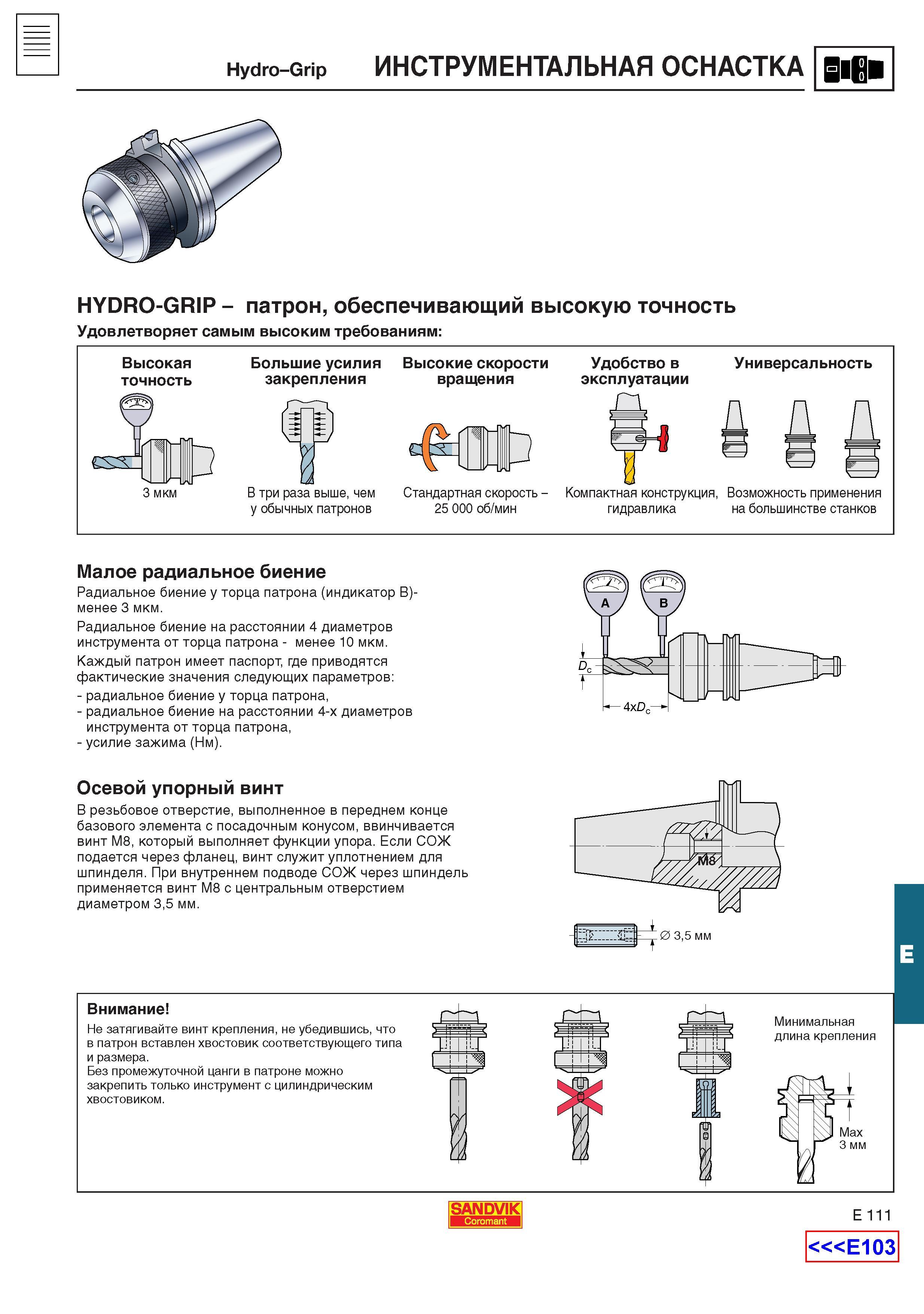

652 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты для фрезерования сверления растачивания Стр.E111

652 Гидравлический зажимной патрон для вращающегося режущего инструмента удовлетворяет самые высокие требования по точности и усилиям зажима Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты для фрезерования сверления растачивания Инструментальная оснастка для станков Стр. E111

Гидравлический зажимной патрон для вращающегося режущего инструмента удовлетворяет самые высокие требования по точности и усилиям зажима

Гидравлический зажимной патрон для вращающегося режущего инструмента удовлетворяет самые высокие требования по точности и усилиям зажима _ Высокие скорости вращения Удобство в эксплуатации Универсальность 3 мкм В три раза выше чем у обычных патронов Стандартная скорость 25 000 об мин Компактная конструкция гидравлика Возможность применения на большинстве станков Малое радиальное биение Радиальное биение у торца патрона (индикатор В)-менее 3 мкм. Радиальное биение на расстоянии 4 диаметров инструмента от торца патрона - менее 10 мкм. Каждый патрон имеет паспорт где приводятся фактические значения следующих параметров - радиальное биение у торца патрона - радиальное биение на расстоянии 4-х диаметров инструмента от торца патрона - усилие зажима (Нм). Осевой упорный винт В резьбовое отверстие выполненное в переднем конце базового элемента с посадочным конусом ввинчивается винт М8 который выполняет функции упора. Если СОЖ подается через фланец винт служит уплотнением для шпинделя. При внутреннем подводе СОЖ через шпиндель применяется винт М8 с центральным отверстием диаметром 35 мм. Внимание Не затягивайте винт крепления не убедившись что в патрон вставлен хвостовик соответствующего типа и размера. Без промежуточной цанги в патроне можно закрепить только инструмент с цилиндрическим хвостовиком. Минимальная длина крепления Max 3 мм SANDVIK E 111 Е103 ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА QlgB HYDRO-GRIP - патрон обеспечивающий высокую точность Основные преимущества высокоточного гидропластового патрона Sandvik Hydro-Grip Удовлетворяет самым высоким требованиям Высокая точность Большие усилия закрепления
