Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KENNAMETAL | Каталог KENNAMETAL 2015 Инновации (Всего 260 стр.)

Гидравлический патрон Kennametal с большим крутящим моментом Инновационное решение разработанное американской компанией для всех технологических операций обр

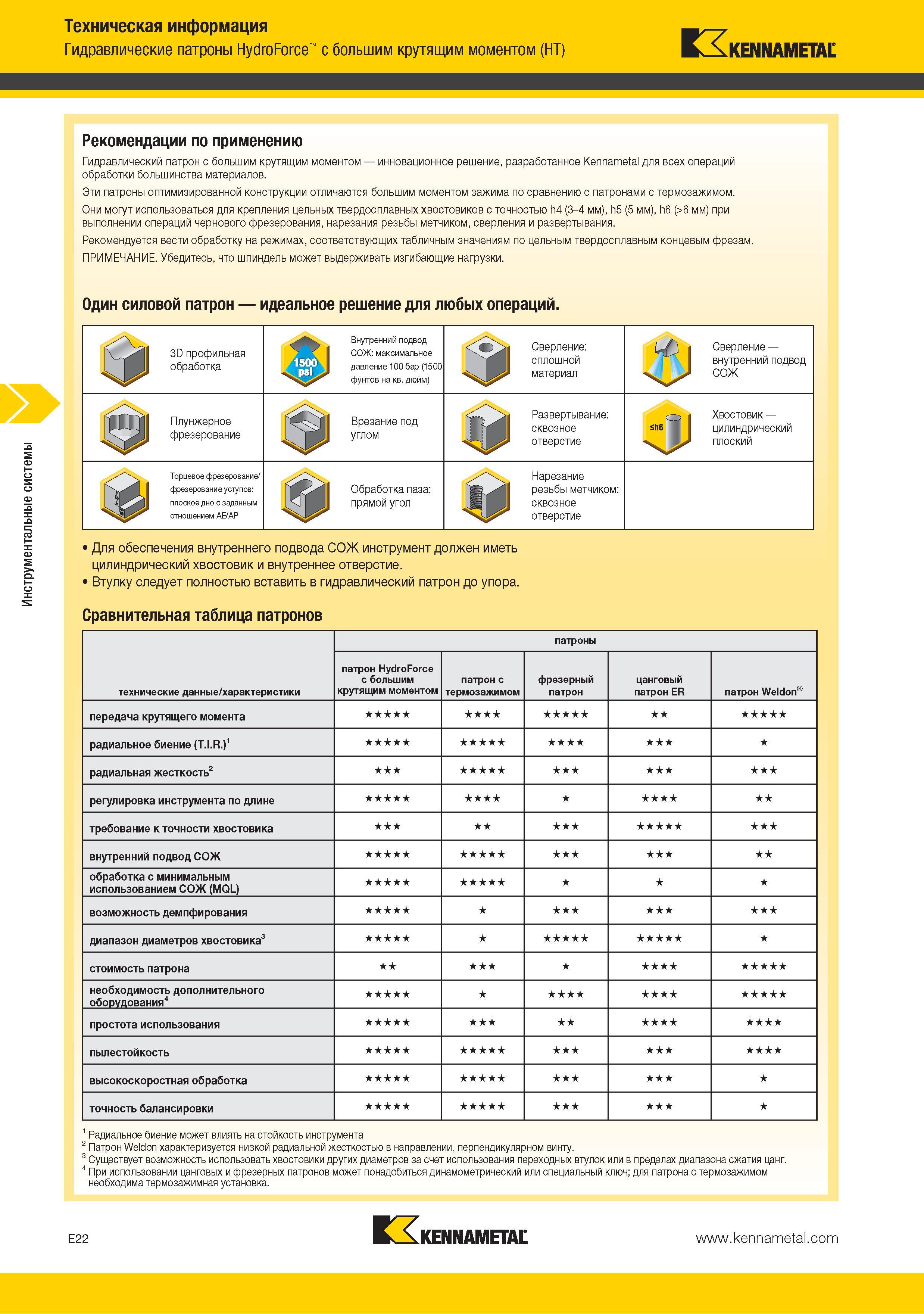

186 Каталог KENNAMETAL 2015 Инновации Новый металлорежущий инструмент и оснастка Стр.E22

186 Гидравлический патрон Kennametal с большим крутящим моментом Инновационное решение разработанное американской компанией для всех технологических операций обр Каталог KENNAMETAL 2015 Инновации Металлорежущий инструмент и инструментальная оснастка для металлообработки Стр. E22

Гидравлический патрон Kennametal с большим крутящим моментом Инновационное решение разработанное американской компанией для всех технологических операций обр

Гидравлический патрон Kennametal с большим крутящим моментом Инновационное решение разработанное американской компанией для всех технологических операций обработки большинства материалов. Эти патроны оптимизированной конструкции отличаются большим моментом зажима по сравнению с патронами с термозажимом. Они могут использоваться для крепления цельных твердосплавных хвостовиков с точностью h4 (3-4 мм) h5 (5 мм) h6 (6 мм) при выполнении операций чернового фрезерования нарезания резьбы метчиком сверления и развертывания. Рекомендуется вести обработку на режимах соответствующих табличным значениям по цельным твердосплавным концевым фрезам. ПРИМЕЧАНИЕ. Убедитесь что шпиндель может выдерживать изгибающие нагрузки. Один силовой патрон идеальное решение для любых операций. 3D профильная обработка Внутренний подвод СОЖ максимальное давление 100 бар (1500 фунтов на кв. дюйм) Сверление сплошной материал Сверление внутренний подвод СОЖ Плунжерное фрезерование Ф Врезание под углом Развертывание сквозное отверстие Хвостовик цилиндрический плоский Торцевое фрезерование фрезерование уступов плоское дно с заданным отношением AE AP Обработка паза прямой угол Нарезание резьбы метчиком сквозное отверстие Для обеспечения внутреннего подвода СОЖ инструмент должен иметь цилиндрический хвостовик и внутреннее отверстие. Втулку следует полностью вставить в гидравлический патрон до упора. Сравнительная таблица патронов технические данные характеристики патроны патрон HydroForce с большим крутящим моментом патрон с термозажимом фрезерный патрон цанговый патрон ER патрон Weldon передача крутящего момента радиальное биение (T.I.R.)1 радиальная жесткость2 регулировка инструмента по длине требование к точности хвостовика внутренний подвод СОЖ обработка с минимальным использованием СОЖ (MQL) возможность демпфирования диапазон диаметров хвостовика3 стоимость патрона необходимость дополнительного оборудования4 простота использования пылестойкость высокоскоростная обработка точность балансировки 1 Радиальное биение может влиять на стойкость инструмента 2 Патрон Weldon характеризуется низкой радиальной жесткостью в направлении перпендикулярном винту. 3 Существует возможность использовать хвостовики других диаметров за счет использования переходных втулок или в пределах диапазона сжатия цанг. 4 При использовании цанговых и фрезерных патронов может понадобиться динамометрический или специальный ключ для патрона с термозажимом необходима термозажимная установка. E22 KENNAMETAL Инструментальные системы Техническая информация Гидравлические патроны HydroForce с большим крутящим моментом (HT) KENNAMETAL Рекомендации по применению
