Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

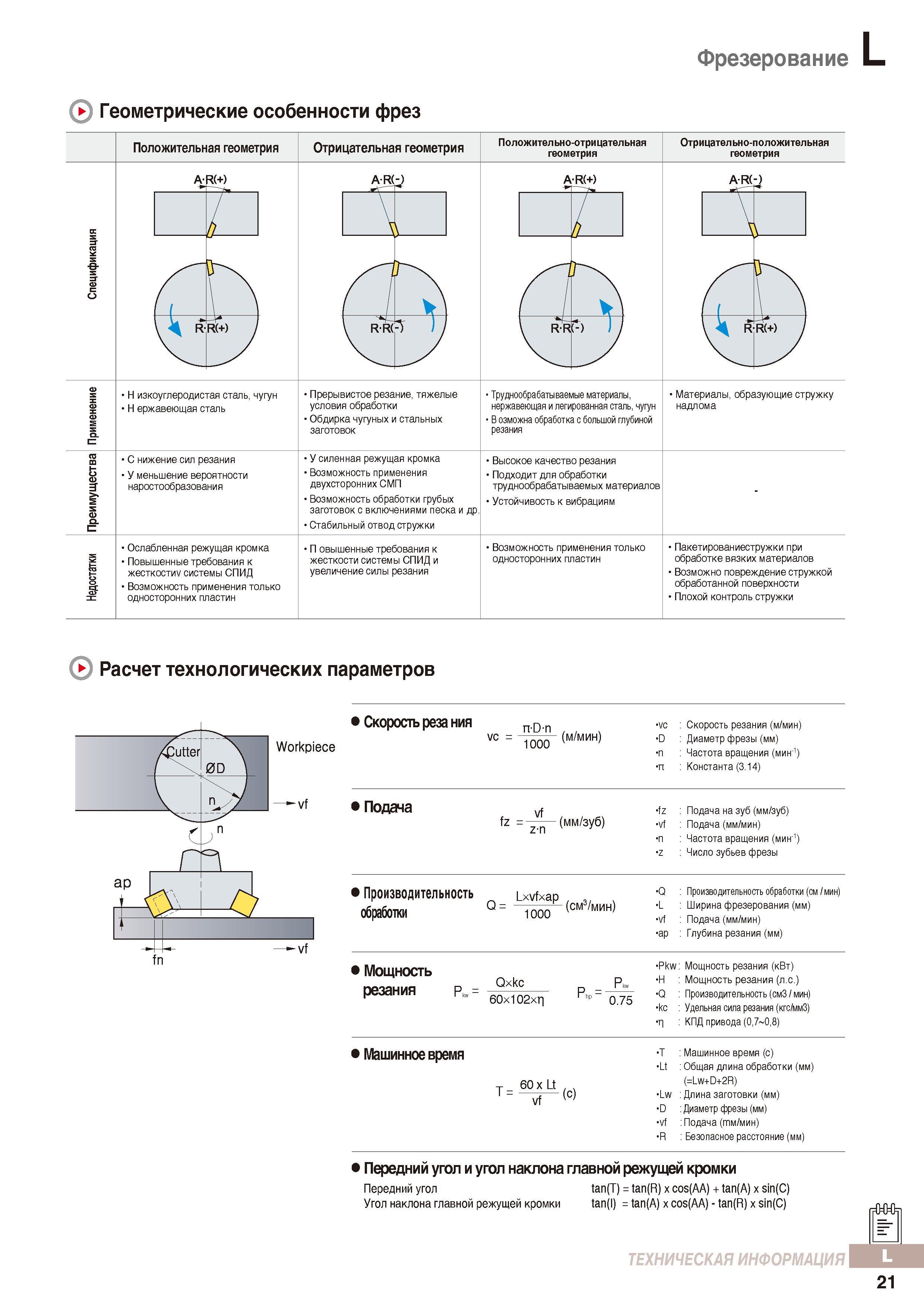

Геометрические особенности корпусных фрез по металлу с режущими сменными пластинами из твердого сплава Расчетные формулы при фрезеровке на станке

1064 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.L21

1064 Геометрические особенности корпусных фрез по металлу с режущими сменными пластинами из твердого сплава Расчетные формулы при фрезеровке на станке Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. L21

Геометрические особенности корпусных фрез по металлу с режущими сменными пластинами из твердого сплава Расчетные формулы при фрезеровке на станке

Геометрические особенности корпусных фрез по металлу с режущими сменными пластинами из твердого сплава Расчетные формулы при фрезеровке на станке _ Положительная геометрия Отрицательная геометрия Положительно-отрицательная геометрия Отрицательно-положительная геометрия A-R(+) AR(-) <а EJ si- te S3 о S Н изкоуглеродистая сталь, чугун Н ержавеющая сталь С нижение сил резания У меньшение вероятности наростообразования Ослабленная режущая кромка Повышенные требования к жесткостиу системы СПИД Возможность применения только односторонних пластин Прерывистое резание, тяжелые условия обработки Обдирка чугуных и стальных заготовок У силенная режущая кромка Возможность применения двухсторонних СМП Возможность обработки грубых заготовок с включениями песка и др. Стабильный отвод стружки П овышенные требования к жесткости системы СПИД и увеличениесилы резания Труднообрабатываемые материалы, нержавеющая и легированная сталь, чугун В озможна обработка с большой глубиной резания Высокое качество резания Подходит для обработки труднообрабатываемых материалов Устойчивость к вибрациям Возможность применения только односторонних пластин Материалы, образующие стружку надлома Пакетированиестружки при обработке вязких материалов Возможно повреждениестружкой обработанной поверхности Плохой контроль стружки 0 Расчет технологических параметров Workpiece Скоростьрезания пПп .vc vc 1000 (м/мин) >D П П Скорость резания (м/мин) Диаметр фрезы (мм) Частота вращения (мин-1) Константа (3.14) Подача yf .fz fz - z (мм/зуб) -Vf n z Подача на зуб (мм/зуб) Подача (мм/мин) Частота вращения (мин-1) Число зубьев фрезы Производительность LxvfxaD 'Q обработки Q= 1000 (см3/мин) ;vLf ap Производительность обработки (см / мин) Ширина фрезерования (мм) Подача (мм/мин) Глубина резания (мм) Мощность резания pto = Qxkc 60х102хг PhB - 0.75 Pkw Q kc Мощность резания (кВт) Мощность резания (л.с.) Производительность(смЗ I мин) Удельная сила резания (кгс/ммЗ) КПД привода (0,7 0,8) Машинное время 60х Lt Т= vf Т Машинное время (с) Lt Общая длина обработки (мм) (=Lw+D+2R) Lw Длина заготовки (мм) D :Диаметр фрезы (мм) vf Подача (тм/мин) R Безопасное расстояние (мм) Передний угол и угол наклона главной режущей кромки Передний угол tan(T) = tan(R) х cos(AA) + tan(A) х sin(C) Угол наклона главной режущей кромки tan(l) = tan(A) х cos(AA) - tan(R) х sin(C) ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ 21 Фрезерование




См.также / See also :

Краткое техническое руководство по металлообработке на станках



Фрезерование металлов Основы / Basics of milling

Встречное и попутное фрезерование / Up and down cut milling

Корпусные фрезы по металлу Конструкция / Parts of a milling cutter

Шероховатость поверхности / Surface roughness

Оснастка для фрезерных станков по металлу / Мilling tool holders

Формулы фрезерования / Milling formulas

Виды износа пластин и инструмента / Tool wear damage

Присоединительные размеры фрез / Mounting dimensions of milling cutters




Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

1061 Виды износа режущего инструмента и сменных пластин по металлу Лункообразование Износ режущей вершины Пластическая деформация Термотрещины Поломка Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. L181061 Виды износа режущего инструмента и сменных пластин по металлу Лункообразование Износ режущей вершины Пластическая деформация Термотрещины Поломка1062 Увеличение стойкости металлорежущего инструмента для токарной обработки на станках Рекомендации компании-производителя резцов и сменных режущих пластин Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. L191062 Увеличение стойкости металлорежущего инструмента для токарной обработки на станках Рекомендации компании-производителя резцов и сменных режущих пластин1063 Сборные фрезы по металлу Фрезерный инструмент со сменными твердосплавными пластинами Основные параметры и назначение углов определяющих геометрию Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. L201063 Сборные фрезы по металлу Фрезерный инструмент со сменными твердосплавными пластинами Основные параметры и назначение углов определяющих геометрию1065 Фрезерная обработка металлов на промышленном металлорежущем оборудовании Определение удельной силы резания Объем удаляемого материала Шероховатость Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. L221065 Фрезерная обработка металлов на промышленном металлорежущем оборудовании Определение удельной силы резания Объем удаляемого материала Шероховатость1066 Фрезерование металла Рекомендации по выбору значения КПД в зависимости от типа привода металлорежущего фрезерного станка Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. L231066 Фрезерование металла Рекомендации по выбору значения КПД в зависимости от типа привода металлорежущего фрезерного станка1067 Типы хвостовиков Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. L241067
