Функциональные (рабочие) и конструктивные углы фрезерного инструмента со сменными режущими пластинами Положение режущей кромки СМП, закрепленной в корпусе

785 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.388

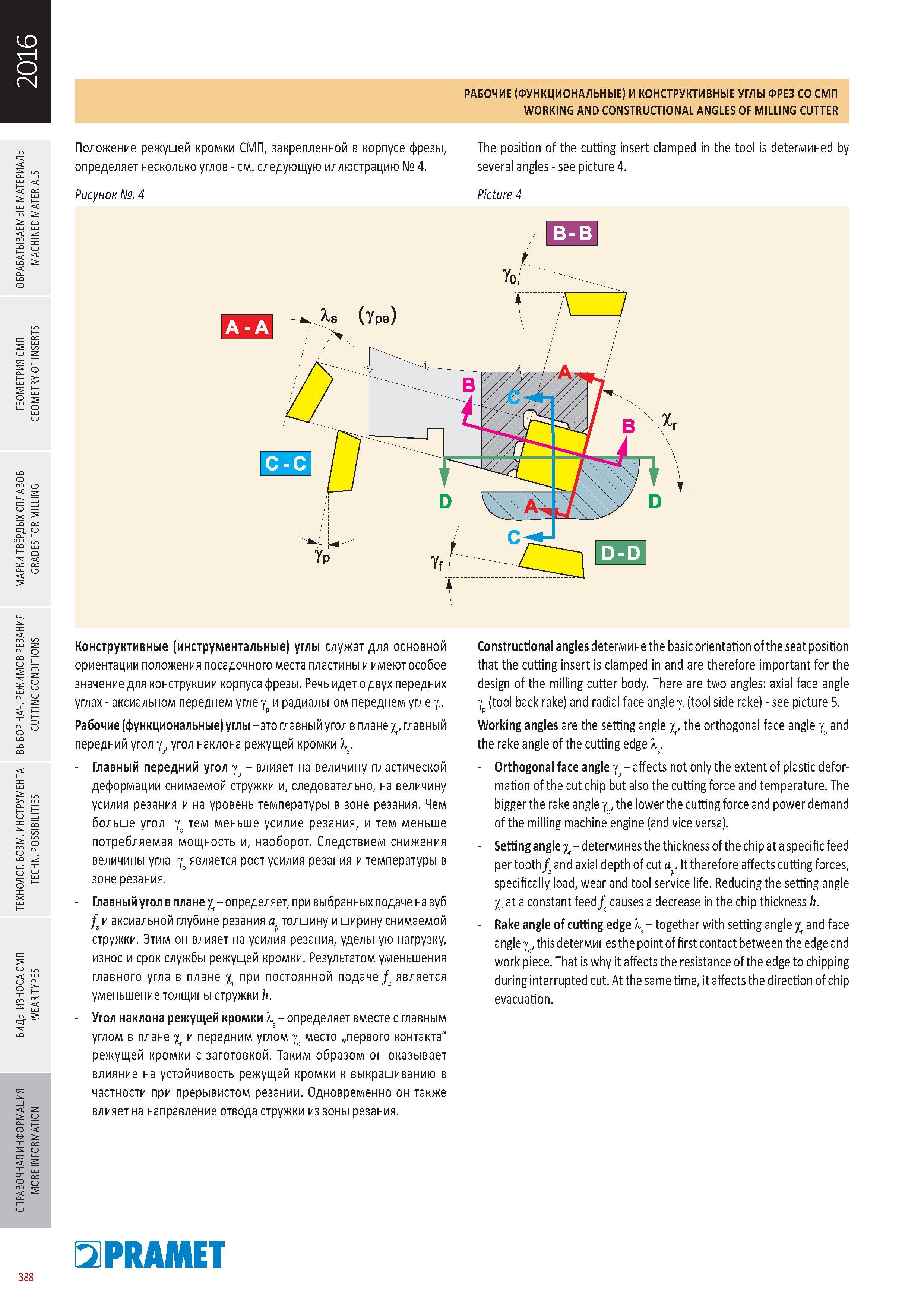

785 Функциональные (рабочие) и конструктивные углы фрезерного инструмента со сменными режущими пластинами Положение режущей кромки СМП, закрепленной в корпусе Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 388

Функциональные (рабочие) и конструктивные углы фрезерного инструмента со сменными режущими пластинами Положение режущей кромки СМП, закрепленной в корпусе

Функциональные (рабочие) и конструктивные углы фрезерного инструмента со сменными режущими пластинами Положение режущей кромки СМП, закрепленной в корпусе фрезы, определяет несколько углов см. следующую иллюстрацию № 4. Рисунок №. 4 The position of the cutting insert clamped in the tool is deterминed by several angles see picture 4. Picture 4 fMX PD Конструктивные (инструментальные) углы служат для основной ориентации положения посадочного места пластины и имеют особое значение для конструкции корпуса фрезы. Речь идет о двух передних углах аксиальном переднем угле gp и радиальном переднем угле gf. Рабочие (функциональные) углы это главный угол в плане главный передний угол go, угол наклона режущей кромки X. Главный передний угол go влияет на величину пластической деформации снимаемой стружки и, следовательно, на величину усилия резания и на уровень температуры в зоне резания. Чем больше угол go тем меньше усилие резания, и тем меньше потребляемая мощность и, наоборот. Следствием снижения величины угла go является рост усилия резания и температуры в зоне резания. Главный угол в плане с определяет, при выбранных подаче на зуб fz и аксиальной глубине резания ap толщину и ширину снимаемой стружки. Этим он влияет на усилия резания, удельную нагрузку, износ и срок службы режущей кромки. Результатом уменьшения главного угла в плане сг при постоянной подаче fz является уменьшение толщины стружки h. Угол наклона режущей кромки Xs определяет вместе с главным углом в плане с и передним углом go место „первого контакта" режущей кромки с заготовкой. Таким образом он оказывает влияние на устойчивость режущей кромки к выкрашиванию в частности при прерывистом резании. Одновременно он также влияет на направление отвода стружки из зоны резания. Constructional angles deterминe the basic orientation of the seat position that the cutting insert is clamped in and are therefore important for the design of the milling cutter body. There are two angles axial face angle gp (tool back rake) and radial face angle gf (tool side rake) see picture 5. Working angles are the setting angle cr, the orthogonal face angle go and the rake angle of the cutting edge Xs. Orthogonal face angle go affects not only the extent of plastic deformation of the cut chip but also the cutting force and temperature. The bigger the rake angle g, the lower the cutting force and power demand of the milling machine engine (and vice versa). Setting angle cr deterминes the thickness of the chip at a specific feed per toothfzand axial depth of cut af. It therefore affects cutting forces, specifically load, wear and tool service life. Reducing the setting angle Cr at a constant feed fz causes a decrease in the chip thickness h. Rake angle of cutting edge Xs together with setting angle cr and face angle go, this deterминes the point of first contact between the edge and work piece. That is why it affects the resistance of the edge to chipping during interrupted cut. At the same time, it affects the direction of chip evacuation. 388 PRAMET РАБОЧИЕ (ФУНКЦИОНАЛЬНЫЕ) И КОНСТРУКТИВНЫЕ УГЛЫ ФРЕЗ СО СМП WORKING AND CONSTRUCTIONAL ANGLES OF MILLING CUTTER
