Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

Функции ShopMill Siemens Для облегчения программирования на станке можно трансформировать систему координат

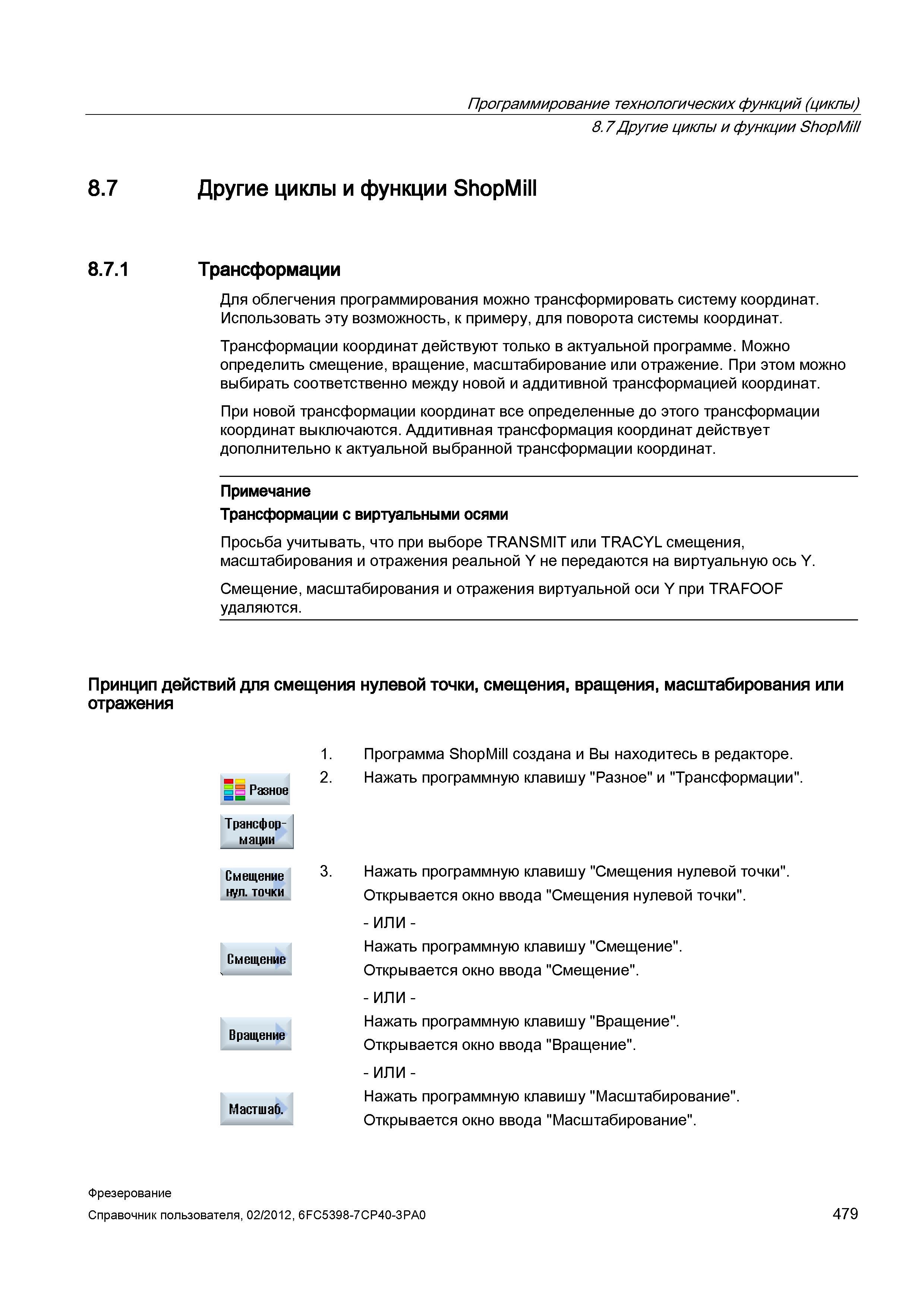

479 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.479

479 Функции ShopMill Siemens Для облегчения программирования на станке можно трансформировать систему координат Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 479

Функции ShopMill Siemens Для облегчения программирования на станке можно трансформировать систему координат

Функции ShopMill Siemens Для облегчения программирования на станке можно трансформировать систему координат _ Использовать эту возможность, к примеру, для поворота системы координат. Трансформации координат действуют только в актуальной программе. Можно определить смещение, вращение, масштабирование или отражение. При этом можно выбирать соответственно между новой и аддитивной трансформацией координат. При новой трансформации координат все определенные до этого трансформации координат выключаются. Аддитивная трансформация координат действует дополнительно к актуальной выбранной трансформации координат. Примечание Трансформации с виртуальными осями Просьба учитывать, что при выборе TRANSMIT или TRACYL смещения, масштабирования и отражения реальной Y не передаются на виртуальную ось Y. Смещение, масштабирования и отражения виртуальной оси Y при TRAFOOF удаляются. Принцип действий для смещения нулевой точки, смещения, вращения, масштабирования или отражения Программа ShopMill создана и Вы находитесь в редакторе. Нажать программную клавишу "Разное" и "Трансформации". Нажать программную клавишу "Смещения нулевой точки". Открывается окно ввода "Смещения нулевой точки". Нажать программную клавишу "Смещение". Открывается окно ввода "Смещение". Нажать программную клавишу "Вращение". Открывается окно ввода "Вращение". Нажать программную клавишу "Масштабирование". Открывается окно ввода "Масштабирование". 1 Разное 1. 2. Трансфор- мации Смещение нул. точки Смещение Вращение Мастшаб. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 479 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill 8.7 Другие циклы и функции ShopMill 8.7.1 Трансформации




См.также / See also :

Пример управляющей программы ЧПУ

Переводная таблица дюймов и миллиметров




Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

476 При Многоосевое программирование да согласно режим обработки генерируются следующие открытые тексты: V (черновая обработка) с вводом допуска Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 476476 477 Эти установки действуют и после завершения подпрограммы Если необходимо снова активировать установки из шапки главной программы, то после вы Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 477477 478 N80 EXTCALL CAM_SCHLICHT N90 M30 ; установить инструмент ; выбрать смещение нулевой точки ; включить шпиндель ;значение допуска 0 05 мм, реж Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 478478 480 Для каждой оси можно запрограммировать смещение нулевой точки Новое смещение Аддитивное смещение Параметр Описание Единица Смещение новое О Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 480480 481 Можно повернуть любую ось на определенный угол Положительный угол соответствует вращению против часовой стрелки Новое вращение Аддитивное вр Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 481481 482 Для активной плоскости обработки, а также для оси инструмента, можно ввести коэффициент масштабирования В этом случае запрограммированные ко Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 482482
