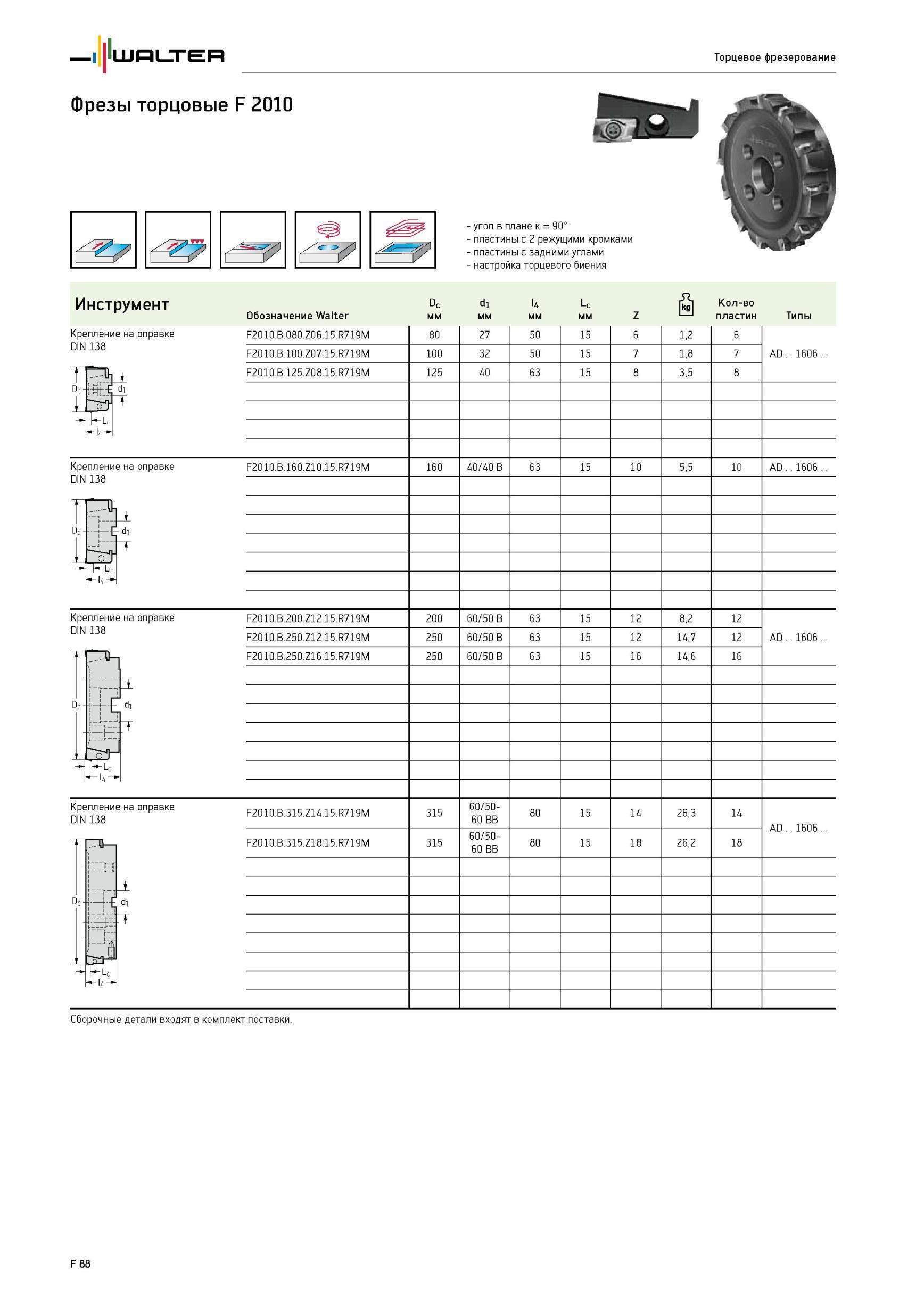

1738 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F88

1738 Фрезы Walter торцовые F 2010 У угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами настройка торцевого биения Инструмент Обозначение D Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F88

Фрезы Walter торцовые F 2010 У угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами настройка торцевого биения Инструмент Обозначение D

Фрезы Walter торцовые F 2010 У угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами настройка торцевого биения Инструмент Обозначение Dc мм d1 мм U мм Lc мм Z Количество пластин Типы Крепление на оправке DIN 138 F2010.B.080.Z06.15.R719M 80 27 50 15 6 1,2 6 AD..1606. F2010.B.100.Z07.15.R719M 100 32 50 15 7 1,8 7 F2010.B.125.Z08.15.R719M 125 40 63 15 8 3,5 8 F2010.B.160.Z10.15.R719M 160 40/40 B 63 15 10 5,5 10 AD..1606. F2010.B.200.Z12.15.R719M 200 60/50 B 63 15 12 8,2 12 AD..1606. F2010.B.250.Z12.15.R719M 250 60/50 B 63 15 12 14,7 12 F2010.B.250.Z16.15.R719M 250 60/50 B 63 15 16 14,6 16 F2010.B.315.Z14.15.R719M 315 60/5060 BB 80 15 14 26,3 14 AD..1606. F2010.B.315.Z18.15.R719M 315 60/5060 BB 80 15 18 26,2 18 Крепление на оправке DIN 138 I Dc- сТТ h"- Lc Крепление на оправке DIN 138 Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. D F 88 Торцевое фрезерование
