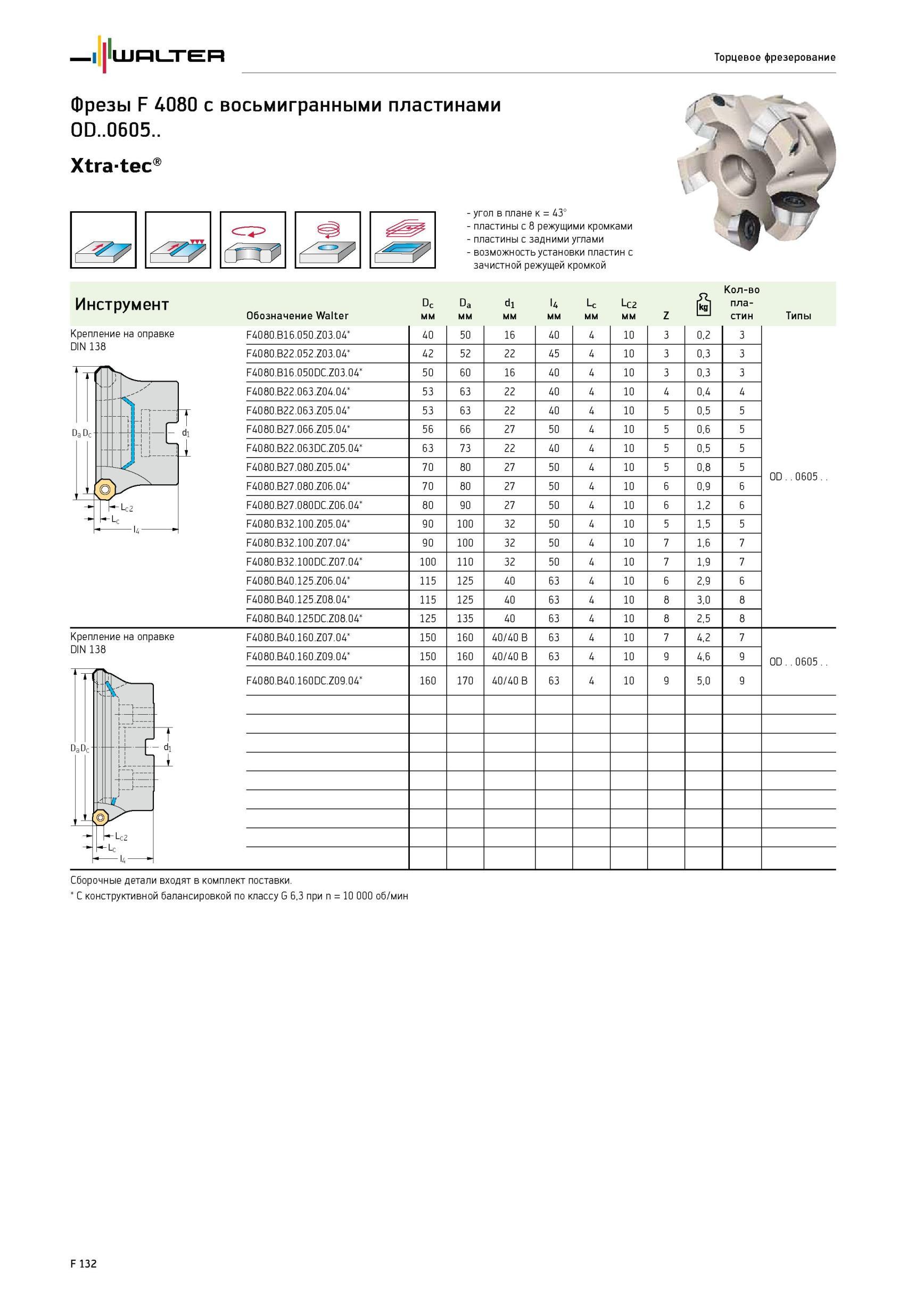

1782 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F132

1782 Фрезы Walter F 4080 с восьмигранными пластинами OD 0605 Xtratec Крепление на оправке DIN 138 угол в плане к 43° пластины с 8 режущими кромками пластины с задн Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F132

Фрезы Walter F 4080 с восьмигранными пластинами OD 0605 Xtratec Крепление на оправке DIN 138 угол в плане к 43° пластины с 8 режущими кромками пластины с задн

Фрезы Walter F 4080 с восьмигранными пластинами OD..0605.. Xtratec Крепление на оправке DIN 138 угол в плане к 43° пластины с 8 режущими кромками пластины с задними углами возможность установки пластин с зачистной режущей кромкой Инструмент Обозначение Dc Da мм d1 мм l4 мм Lc Lc2 мм Z Количество kgl пластин Типы F4080.B16.050.Z03.04 40 50 16 40 4 10 3 0,2 3 OD 0605. F4080.B22.052.Z03.04 42 52 22 45 4 10 3 0,3 3 F4080.B16.050DC.Z03.04 50 60 16 40 4 10 3 0,3 3 F4080.B22.063.Z04.04 53 63 22 40 4 10 4 0,4 4 F4080.B22.063.Z05.04 53 63 22 40 4 10 5 0,5 5 F4080.B27.066.Z05.04 56 66 27 50 4 10 5 0,6 5 F4080.B22.063DC.Z05.04 63 73 22 40 4 10 5 0,5 5 F4080.B27.080.Z05.04 70 80 27 50 4 10 5 0,8 5 F4080.B27.080.Z06.04 70 80 27 50 4 10 6 0,9 6 F4080.B27.080DC.Z06.04 80 90 27 50 4 10 6 1,2 6 F4080.B32.100.Z05.04 90 100 32 50 4 10 5 1,5 5 F4080.B32.100.Z07.04 90 100 32 50 4 10 7 1,6 7 F4080.B32.100DC.Z07.04 100 110 32 50 4 10 7 1,9 7 F4080.B40.125.Z06.04 115 125 40 63 4 10 6 2,9 6 F4080.B40.125.Z08.04 115 125 40 63 4 10 8 3,0 8 F4080.B40.125DC.Z08.04 125 135 40 63 4 10 8 2,5 8 F4080.B40.160.Z07.04 150 160 40/40 B 63 4 10 7 4,2 7 OD 0605. F4080.B40.160.Z09.04 150 160 40/40 B 63 4 10 9 4,6 9 F4080.B40.160DC.Z09.04 160 170 40/40 B 63 4 10 9 5,0 9 Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. С конструктивной балансировкой по классу G 6,3 при n 10 000 об/мин F 132 Торцевое фрезерование
