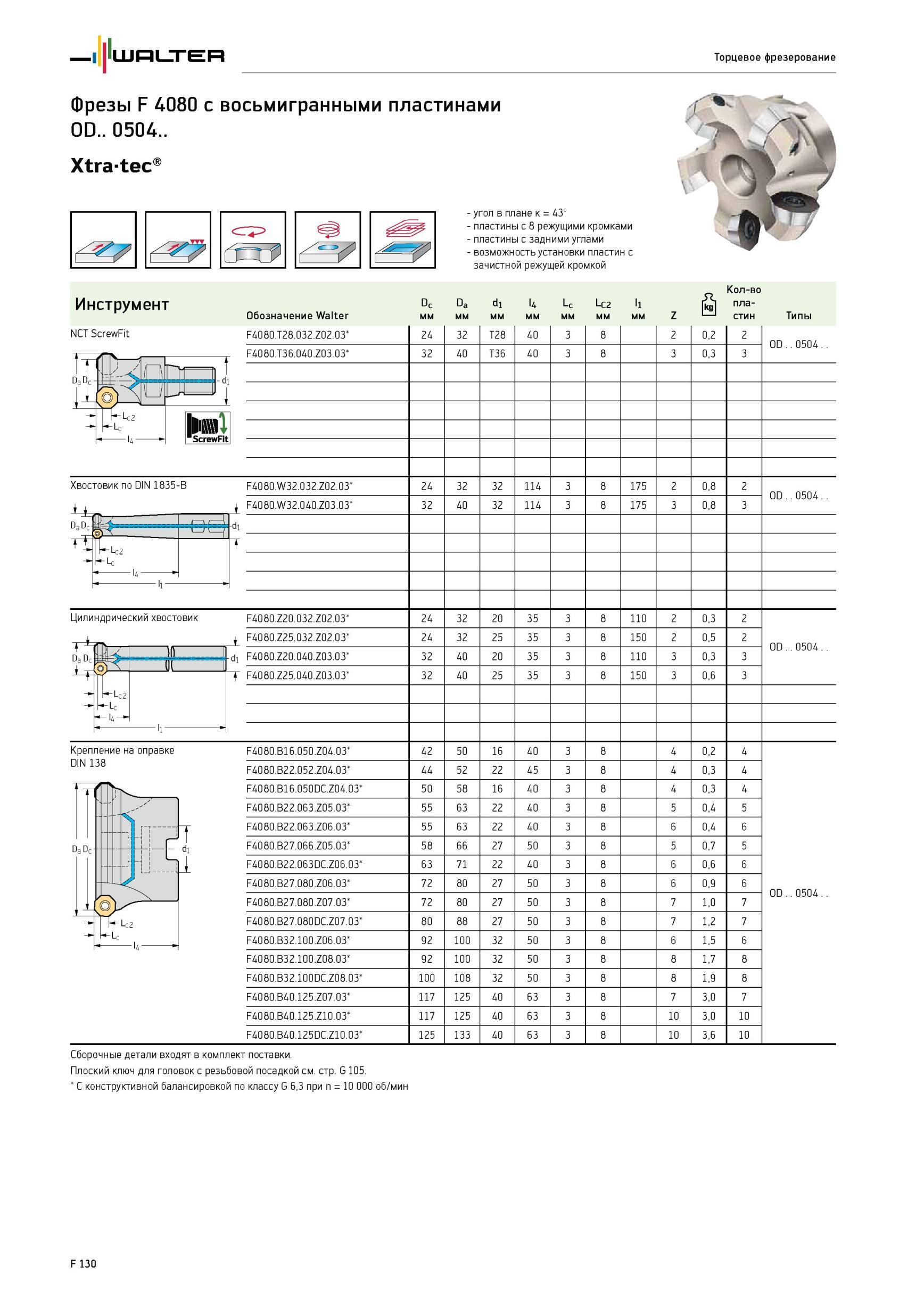

1780 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F130

1780 Фрезы Walter F 4080 с восьмигранными пластинами OD 0504 Xtratec У угол в плане к 43° пластины с 8 режущими кромками пластины с задними углами возможность уста Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F130

Фрезы Walter F 4080 с восьмигранными пластинами OD 0504 Xtratec У угол в плане к 43° пластины с 8 режущими кромками пластины с задними углами возможность уста

Фрезы Walter F 4080 с восьмигранными пластинами OD.. 0504.. Xtratec У угол в плане к 43° пластины с 8 режущими кромками пластины с задними углами возможность установки пластин с зачистной режущей кромкой Инструмент Обозначение Dc Da d1 U Lc Lc2 l1 мм Z Количество kgl пластин Типы NCT ScrewFit F4080.T28.032.Z02.03 24 32 T28 40 3 8 2 0,2 2 OD 0504. F4080.T36.040.Z03.03 32 40 T36 40 3 8 3 0,3 3 F4080.W32.032.Z02.03 24 32 32 114 3 8 175 2 0,8 2 OD 0504. F4080.W32.040.Z03.03 32 40 32 114 3 8 175 3 0,8 3 F4080.Z20.032.Z02.03 24 32 20 35 3 8 110 2 0,3 2 OD 0504. F4080.Z25.032.Z02.03 24 32 25 35 3 8 150 2 0,5 2 F4080.Z20.040.Z03.03 32 40 20 35 3 8 110 3 0,3 3 F4080.Z25.040.Z03.03 32 40 25 35 3 8 150 3 0,6 3 F4080.B16.050.Z04.03 42 50 16 40 3 8 4 0,2 4 OD 0504. F4080.B22.052.Z04.03 44 52 22 45 3 8 4 0,3 4 F4080.B16.050DC.Z04.03 50 58 16 40 3 8 4 0,3 4 F4080.B22.063.Z05.03 55 63 22 40 3 8 5 0,4 5 F4080.B22.063.Z06.03 55 63 22 40 3 8 6 0,4 6 F4080.B27.066.Z05.03 58 66 27 50 3 8 5 0,7 5 F4080.B22.063DC.Z06.03 63 71 22 40 3 8 6 0,6 6 F4080.B27.080.Z06.03 72 80 27 50 3 8 6 0,9 6 F4080.B27.080.Z07.03 72 80 27 50 3 8 7 1,0 7 F4080.B27.080DC.Z07.03 80 88 27 50 3 8 7 1,2 7 F4080.B32.100.Z06.03 92 100 32 50 3 8 6 1,5 6 F4080.B32.100.Z08.03 92 100 32 50 3 8 8 1,7 8 F4080.B32.100DC.Z08.03 100 108 32 50 3 8 8 1,9 8 F4080.B40.125.Z07.03 117 125 40 63 3 8 7 3,0 7 F4080.B40.125.Z10.03 117 125 40 63 3 8 10 3,0 10 F4080.B40.125DC.Z10.03 125 133 40 63 3 8 10 3,6 10 Хвостовик по DIN 1835-B I'i rt r-Lc2 -Lc Цилиндрический хвостовик Da Del I -di rs ( -4- f Lc2 Lc - I4 > Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой см. стр. G 105. С конструктивной балансировкой по классу G 6,3 при n 10 000 об/мин F 130 Торцевое фрезерование
