1798 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F148

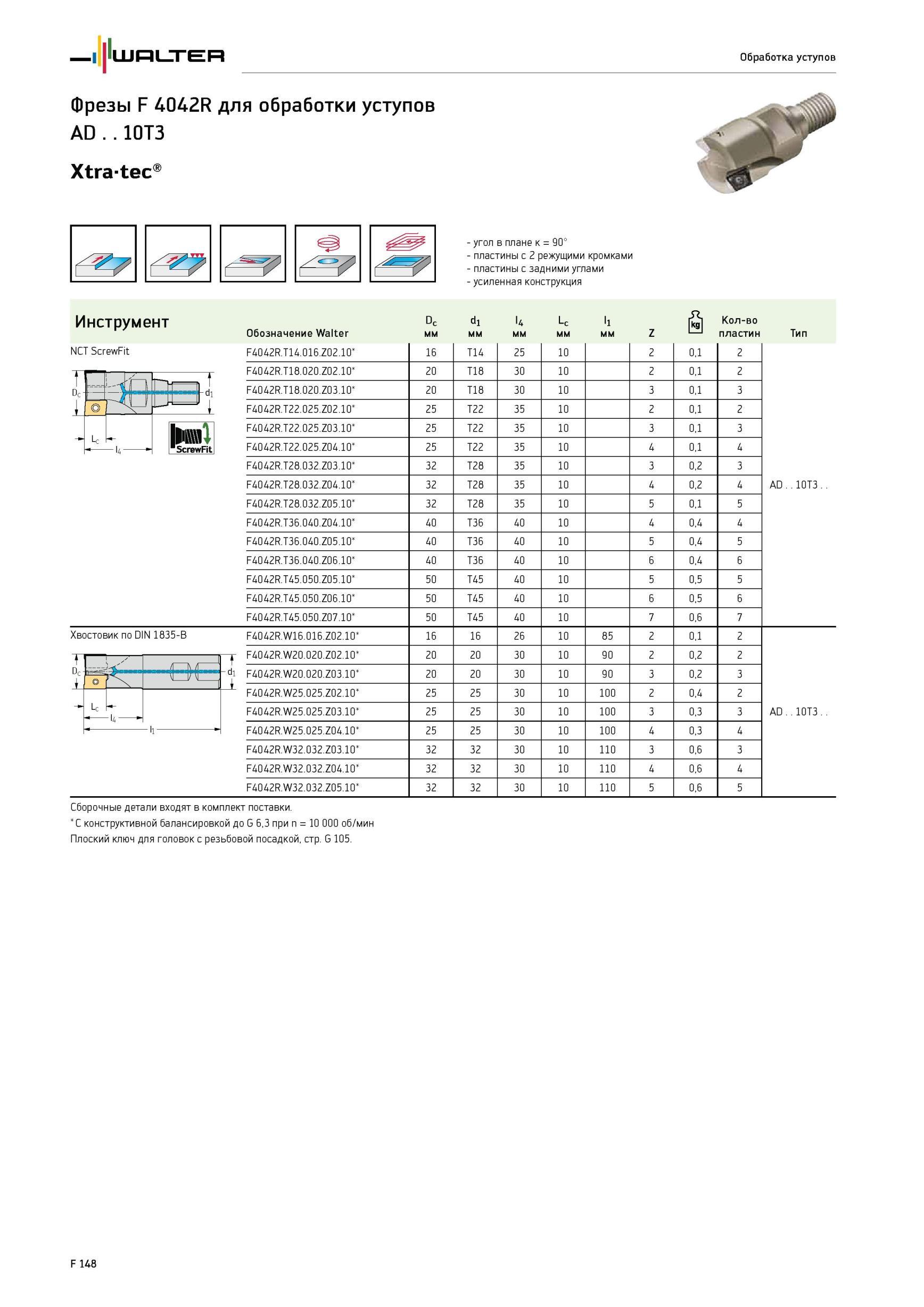

1798 Фрезы Walter F 4042R для обработки уступов AD 10T3 Xtra-tec угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - усиленная конструкци Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F148

Фрезы Walter F 4042R для обработки уступов AD 10T3 Xtra-tec угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - усиленная конструкци

Фрезы Walter F 4042R для обработки уступов AD 10T3 Xtra-tec угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - усиленная конструкция Инструмент NCT ScrewFit Т Dc ScrewFit Обозначение Dc мм dl мм l4 мм Lc мм Z Количество пластин F4042R.T14.016.Z02.10 16 T14 25 10 2 0,1 2 F4042R.T18.020.Z02.10 20 T18 30 10 2 0,1 2 F4042R.T18.020.Z03.10 20 T18 30 10 3 0,1 3 F4042R.T22.025.Z02.10 25 T22 35 10 2 0,1 2 F4042R.T22.025.Z03.10 25 T22 35 10 3 0,1 3 F4042R.T22.025.Z04.10 25 T22 35 10 4 0,1 4 F4042R.T28.032.Z03.10 32 T28 35 10 3 0,2 3 F4042R.T28.032.Z04.10 32 T28 35 10 4 0,2 4 F4042R.T28.032.Z05.10 32 T28 35 10 5 0,1 5 F4042R.T36.040.Z04.10 40 T36 40 10 4 0,4 4 F4042R.T36.040.Z05.10 40 T36 40 10 5 0,4 5 F4042R.T36.040.Z06.10 40 T36 40 10 6 0,4 6 F4042R.T45.050.Z05.10 50 T45 40 10 5 0,5 5 F4042R.T45.050.Z06.10 50 T45 40 10 6 0,5 6 F4042R.T45.050.Z07.10 50 T45 40 10 7 0,6 7 F4042R.W16.016.Z02.10 16 16 26 10 85 2 0,1 2 F4042R.W20.020.Z02.10 20 20 30 10 90 2 0,2 2 F4042R.W20.020.Z03.10 20 20 30 10 90 3 0,2 3 F4042R.W25.025.Z02.10 25 25 30 10 100 2 0,4 2 F4042R.W25.025.Z03.10 25 25 30 10 100 3 0,3 3 F4042R.W25.025.Z04.10 25 25 30 10 100 4 0,3 4 F4042R.W32.032.Z03.10 32 32 30 10 110 3 0,6 3 F4042R.W32.032.Z04.10 32 32 30 10 110 4 0,6 4 F4042R.W32.032.Z05.10 32 32 30 10 110 5 0,6 5 Тип AD 10T3 AD 10T3 Сборочные детали входят в комплект поставки. С конструктивной балансировкой до G 6,3 при n 10 000 об/мин Плоский ключ для головок с резьбовой посадкой, стр. G 105. L F 148 Хвостовик по DIN 1835-B
