Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

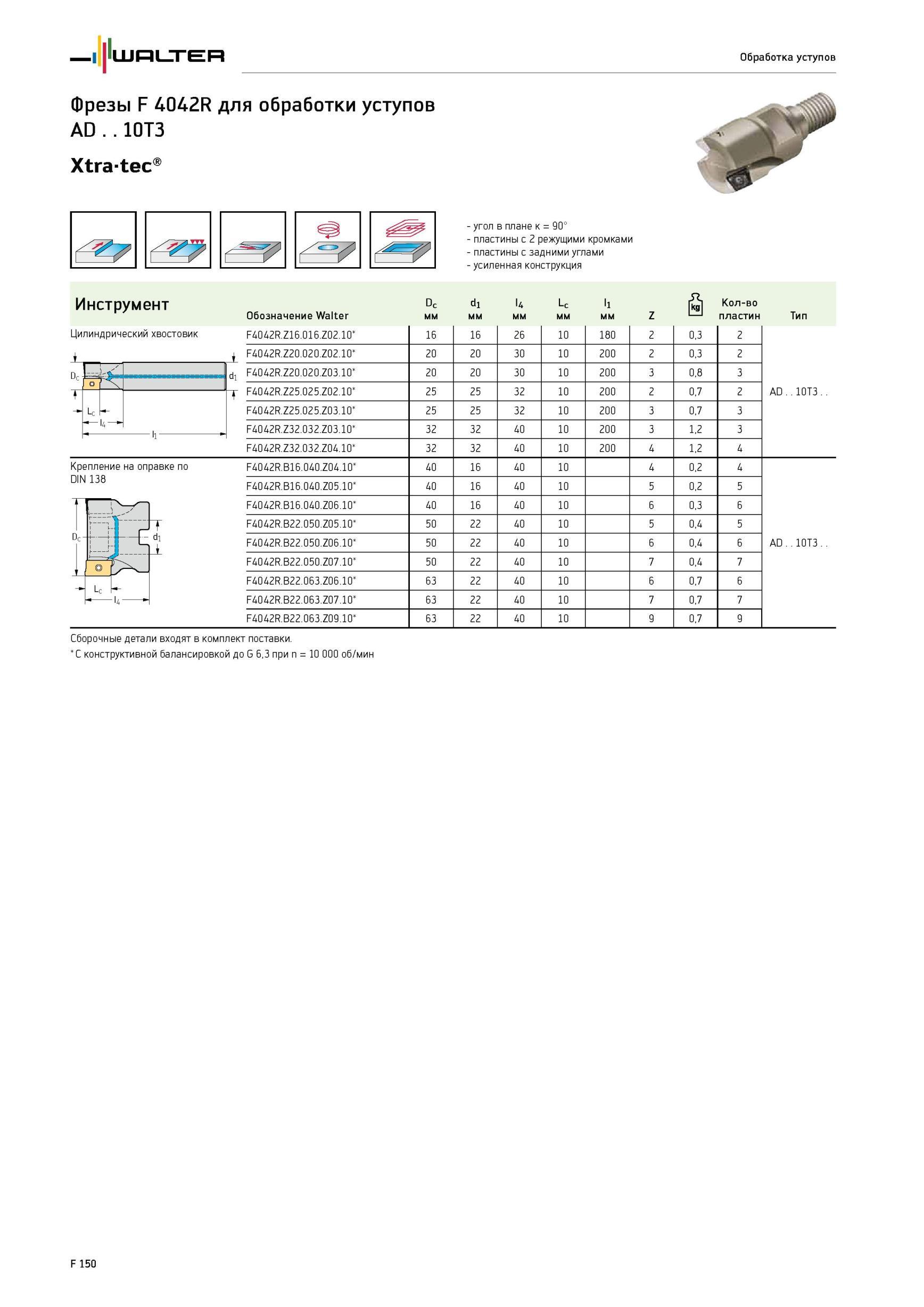

1800 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F150

1800 Фрезы Walter F 4042R для обработки уступов AD 10T3 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - усиленная конструк Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F150

Фрезы Walter F 4042R для обработки уступов AD 10T3 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - усиленная конструк

Фрезы Walter F 4042R для обработки уступов AD 10T3 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - усиленная конструкция Инструмент Обозначение Dc мм d1 мм l4 мм Lc мм l1 мм Z Количество пластин Тип F4042R.Z16.016.Z02.10 16 16 26 10 180 2 0,3 2 AD 10T3.. F4042R.Z20.020.Z02.10 20 20 30 10 200 2 0,3 2 F4042R.Z20.020.Z03.10 20 20 30 10 200 3 0,8 3 F4042R.Z25.025.Z02.10 25 25 32 10 200 2 0,7 2 F4042R.Z25.025.Z03.10 25 25 32 10 200 3 0,7 3 F4042R.Z32.032.Z03.10 32 32 40 10 200 3 1,2 3 F4042R.Z32.032.Z04.10 32 32 40 10 200 4 1,2 4 F4042R.B16.040.Z04.10 40 16 40 10 4 0,2 4 AD 10T3.. F4042R.B16.040.Z05.10 40 16 40 10 5 0,2 5 F4042R.B16.040.Z06.10 40 16 40 10 6 0,3 6 F4042R.B22.050.Z05.10 50 22 40 10 5 0,4 5 F4042R.B22.050.Z06.10 50 22 40 10 6 0,4 6 F4042R.B22.050.Z07.10 50 22 40 10 7 0,4 7 F4042R.B22.063.Z06.10 63 22 40 10 6 0,7 6 F4042R.B22.063.Z07.10 63 22 40 10 7 0,7 7 F4042R.B22.063.Z09.10 63 22 40 10 9 0,7 9 Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки. С конструктивной балансировкой до G 6,3 при n 10 000 об/мин F 150 Цилиндрический хвостовик Обработка уступов
