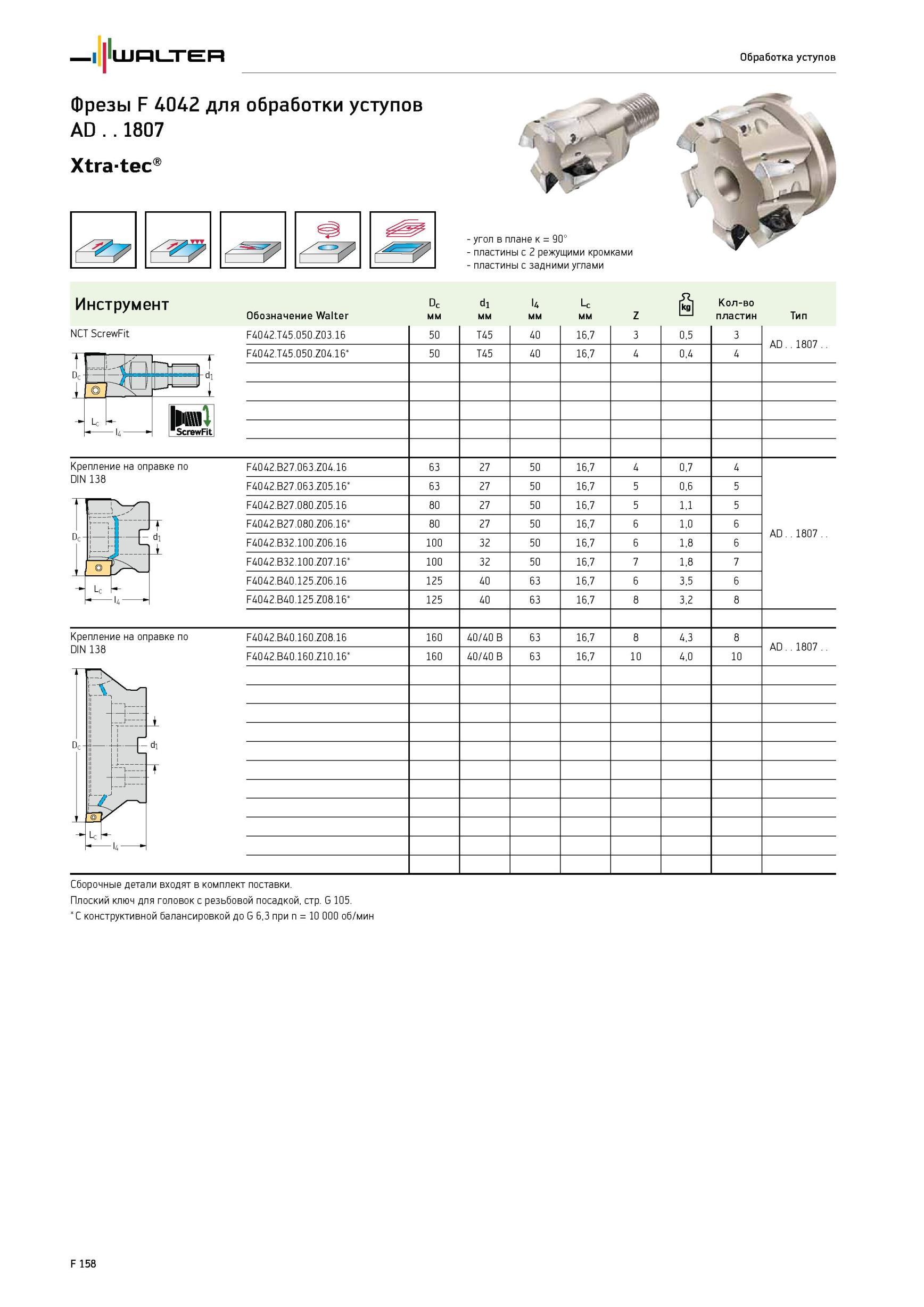

1808 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F158

1808 Фрезы Walter F 4042 для обработки уступов AD 1807 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначени Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F158

Фрезы Walter F 4042 для обработки уступов AD 1807 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначени

Фрезы Walter F 4042 для обработки уступов AD 1807 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначение Dc мм d1 мм U мм Lc мм Z Количество пластин Тип NCT ScrewFit Dc F4042.T45.050.Z03.16 50 T45 40 16,7 3 0,5 3 AD 1807.. F4042.T45.050.Z04.16 50 T45 40 16,7 4 0,4 4 F4042.B27.063.Z04.16 63 27 50 16,7 4 0,7 4 AD 1807.. F4042.B27.063.Z05.16 63 27 50 16,7 5 0,6 5 F4042.B27.080.Z05.16 80 27 50 16,7 5 1,1 5 F4042.B27.080.Z06.16 80 27 50 16,7 6 1,0 6 F4042.B32.100.Z06.16 100 32 50 16,7 6 1,8 6 F4042.B32.100.Z07.16 100 32 50 16,7 7 1,8 7 F4042.B40.125.Z06.16 125 40 63 16,7 6 3,5 6 F4042.B40.125.Z08.16 125 40 63 16,7 8 3,2 8 F4042.B40.160.Z08.16 160 40/40 B 63 16,7 8 4,3 8 AD 1807.. F4042.B40.160.Z10.16 160 40/40 B 63 16,7 10 4,0 10 Крепление на оправке по DIN 138 Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. С конструктивной балансировкой до G 6,3 при n 10 000 об/мин F 158
