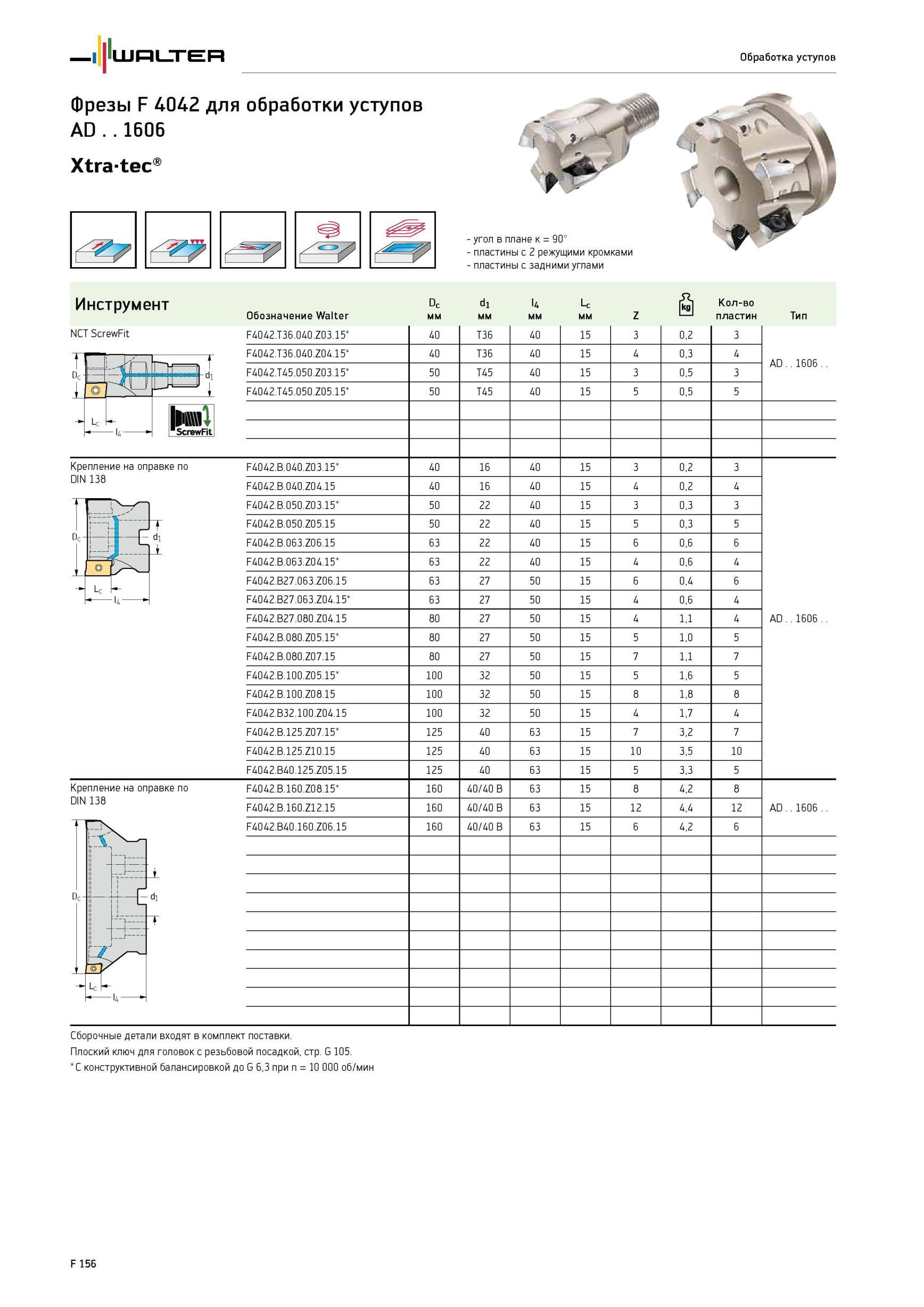

1806 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F156

1806 Фрезы Walter F 4042 для обработки уступов AD 1606 Xtratec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначение Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F156

Фрезы Walter F 4042 для обработки уступов AD 1606 Xtratec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначение

Фрезы Walter F 4042 для обработки уступов AD ..1606 Xtratec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначение Dc мм d1 мм U мм Lc мм Z Количество пластин Тип NCT ScrewFit Dc F4042.T36.040.Z03.15 40 T36 40 15 3 0,2 3 AD..1606. F4042.T36.040.Z04.15 40 T36 40 15 4 0,3 4 F4042.T45.050.Z03.15 50 T45 40 15 3 0,5 3 F4042.T45.050.Z05.15 50 T45 40 15 5 0,5 5 F4042.B.040.Z03.15 40 16 40 15 3 0,2 3 AD..1606. F4042.B.040.Z04.15 40 16 40 15 4 0,2 4 F4042.B.050.Z03.15 50 22 40 15 3 0,3 3 F4042.B.050.Z05.15 50 22 40 15 5 0,3 5 F4042.B.063.Z06.15 63 22 40 15 6 0,6 6 F4042.B.063.Z04.15 63 22 40 15 4 0,6 4 F4042.B27.063.Z06.15 63 27 50 15 6 0,4 6 F4042.B27.063.Z04.15 63 27 50 15 4 0,6 4 F4042.B27.080.Z04.15 80 27 50 15 4 1,1 4 F4042.B.080.Z05.15 80 27 50 15 5 1,0 5 F4042.B.080.Z07.15 80 27 50 15 7 1,1 7 F4042.B.100.Z05.15 100 32 50 15 5 1,6 5 F4042.B.100.Z08.15 100 32 50 15 8 1,8 8 F4042.B32.100.Z04.15 100 32 50 15 4 1,7 4 F4042.B.125.Z07.15 125 40 63 15 7 3,2 7 F4042.B.125.Z10.15 125 40 63 15 10 3,5 10 F4042.B40.125.Z05.15 125 40 63 15 5 3,3 5 F4042.B.160.Z08.15 160 40/40 B 63 15 8 4,2 8 AD..1606. F4042.B.160.Z12.15 160 40/40 B 63 15 12 4,4 12 F4042.B40.160.Z06.15 160 40/40 B 63 15 6 4,2 6 Крепление на оправке по DIN 138 Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. С конструктивной балансировкой до G 6,3 при n 10 000 об/мин F 156 Обработка уступов
