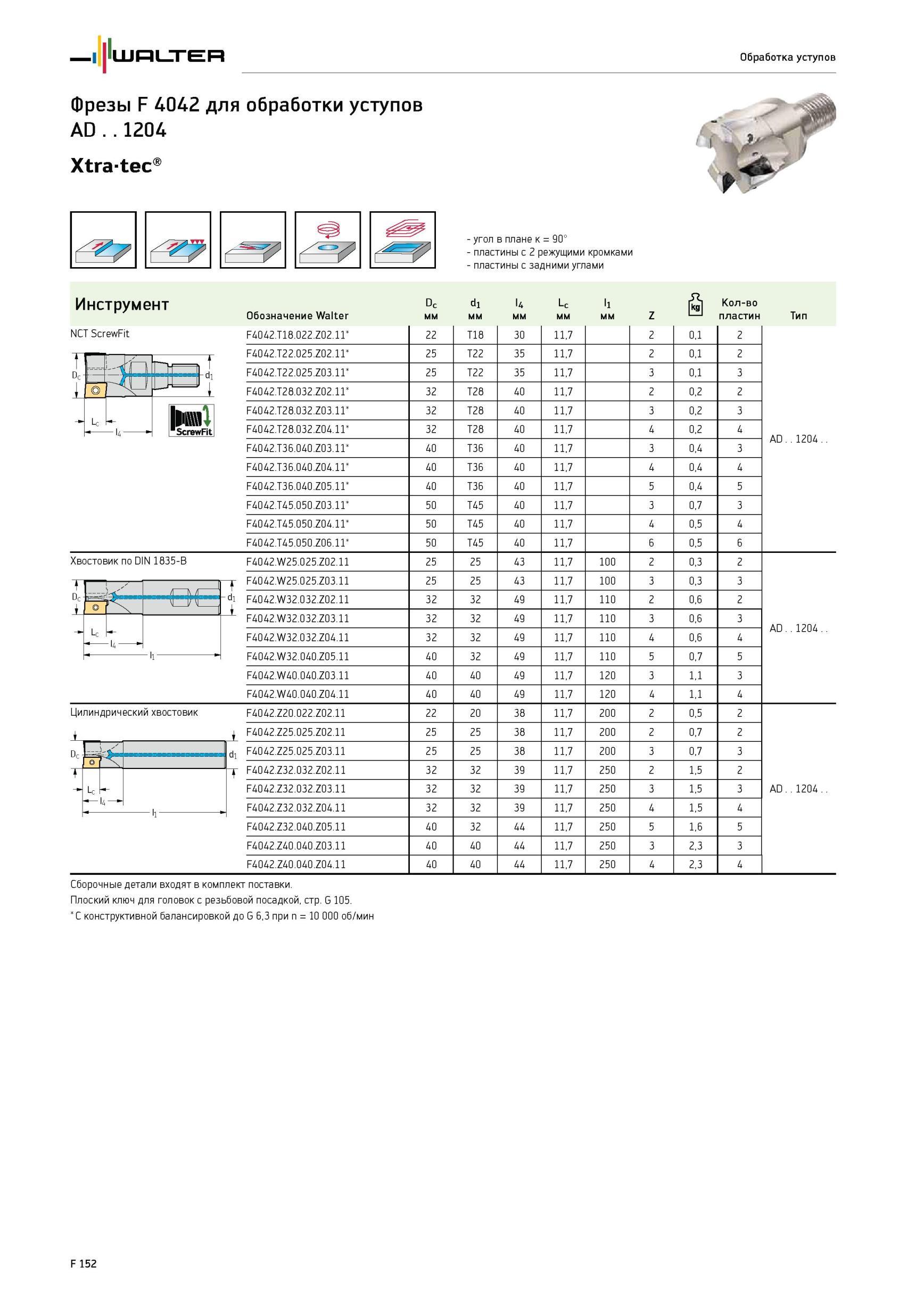

1802 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F152

1802 Фрезы Walter F 4042 для обработки уступов AD 1204 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначени Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F152

Фрезы Walter F 4042 для обработки уступов AD 1204 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначени

Фрезы Walter F 4042 для обработки уступов AD ..1204 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначение Dc мм d1 мм l4 мм Lc мм l1 мм Z Количество пластин Тип NCT ScrewFit Dc F4042.T18.022.Z02.11 22 T18 30 11,7 2 0,1 2 AD..1204. F4042.T22.025.Z02.11 25 T22 35 11,7 2 0,1 2 F4042.T22.025.Z03.11 25 T22 35 11,7 3 0,1 3 F4042.T28.032.Z02.11 32 T28 40 11,7 2 0,2 2 F4042.T28.032.Z03.11 32 T28 40 11,7 3 0,2 3 F4042.T28.032.Z04.11 32 T28 40 11,7 4 0,2 4 F4042.T36.040.Z03.11 40 T36 40 11,7 3 0,4 3 F4042.T36.040.Z04.11 40 T36 40 11,7 4 0,4 4 F4042.T36.040.Z05.11 40 T36 40 11,7 5 0,4 5 F4042.T45.050.Z03.11 50 T45 40 11,7 3 0,7 3 F4042.T45.050.Z04.11 50 T45 40 11,7 4 0,5 4 F4042.T45.050.Z06.11 50 T45 40 11,7 6 0,5 6 F4042.W25.025.Z02.11 25 25 43 11,7 100 2 0,3 2 AD..1204. F4042.W25.025.Z03.11 25 25 43 11,7 100 3 0,3 3 F4042.W32.032.Z02.11 32 32 49 11,7 110 2 0,6 2 F4042.W32.032.Z03.11 32 32 49 11,7 110 3 0,6 3 F4042.W32.032.Z04.11 32 32 49 11,7 110 4 0,6 4 F4042.W32.040.Z05.11 40 32 49 11,7 110 5 0,7 5 F4042.W40.040.Z03.11 40 40 49 11,7 120 3 1,1 3 F4042.W40.040.Z04.11 40 40 49 11,7 120 4 1,1 4 F4042.Z20.022.Z02.11 22 20 38 11,7 200 2 0,5 2 AD..1204. F4042.Z25.025.Z02.11 25 25 38 11,7 200 2 0,7 2 F4042.Z25.025.Z03.11 25 25 38 11,7 200 3 0,7 3 F4042.Z32.032.Z02.11 32 32 39 11,7 250 2 1,5 2 F4042.Z32.032.Z03.11 32 32 39 11,7 250 3 1,5 3 F4042.Z32.032.Z04.11 32 32 39 11,7 250 4 1,5 4 F4042.Z32.040.Z05.11 40 32 44 11,7 250 5 1,6 5 F4042.Z40.040.Z03.11 40 40 44 11,7 250 3 2,3 3 F4042.Z40.040.Z04.11 40 40 44 11,7 250 4 2,3 4 Хвостовик по DIN 1835-B 1 А + 1 hrrx У I1 У j Lc - Цилиндрический хвостовик Dc Т\ l 1 - Lc - 14 Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. С конструктивной балансировкой до G 6,3 при n 10 000 об/мин F 152 Обработка уступов
