Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

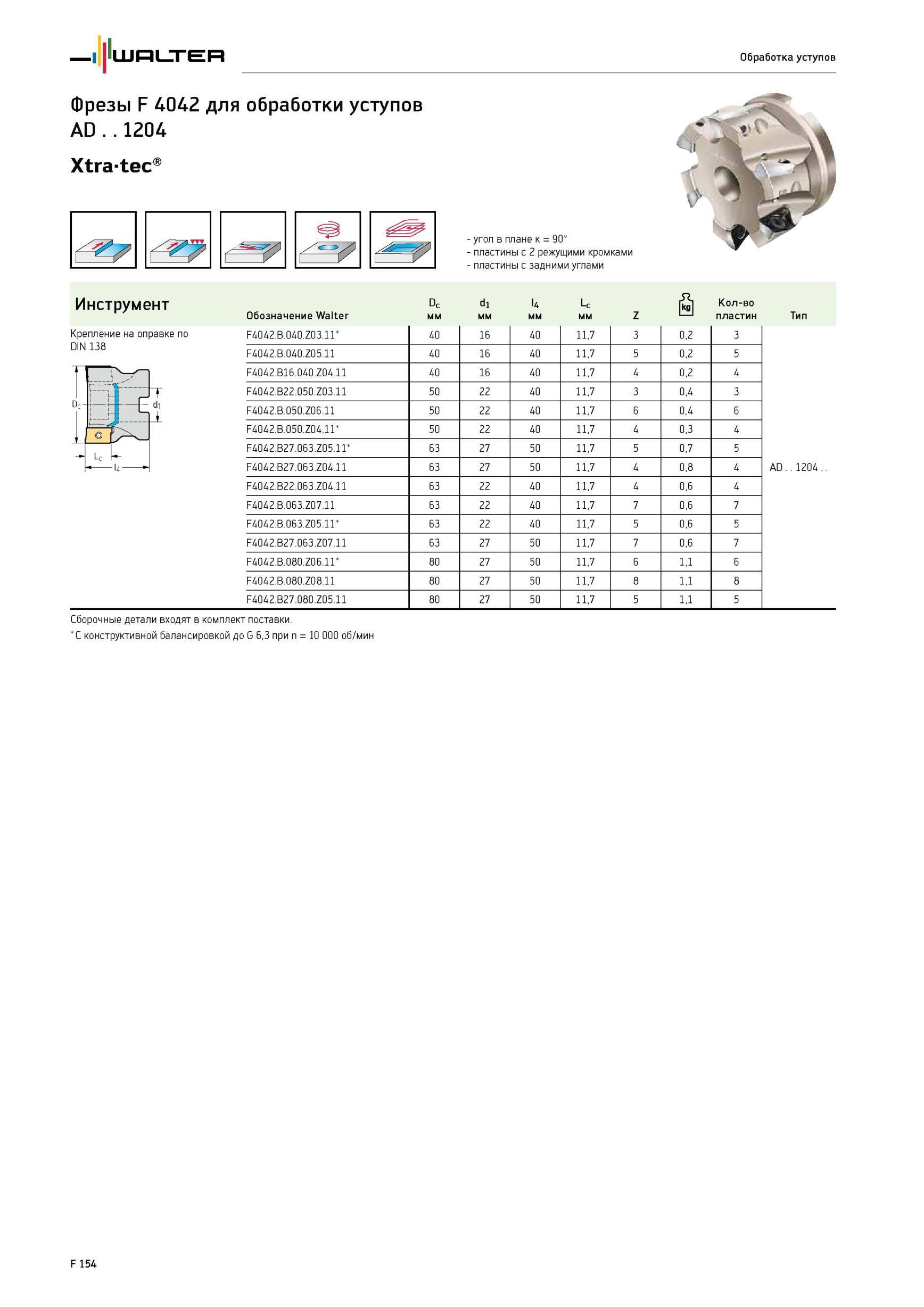

1804 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F154

1804 Фрезы Walter F 4042 для обработки уступов AD 1204 Xtra-tec Инструмент Крепление на оправке по DIN 138 угол в плане к 90° пластины с 2 режущими кромками пласти Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F154

Фрезы Walter F 4042 для обработки уступов AD 1204 Xtra-tec Инструмент Крепление на оправке по DIN 138 угол в плане к 90° пластины с 2 режущими кромками пласти

Фрезы Walter F 4042 для обработки уступов AD ..1204 Xtra-tec Инструмент Крепление на оправке по DIN 138 угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Обозначение Dc мм di мм l4 мм Lc мм Z Количество пластин Тип F4042.B.040.Z03.11 40 16 40 11,7 3 0,2 3 F4042.B.040.Z05.11 40 16 40 11,7 5 0,2 5 F4042.B16.040.Z04.11 40 16 40 11,7 4 0,2 4 F4042.B22.050.Z03.11 50 22 40 11,7 3 0,4 3 F4042.B.050.Z06.11 50 22 40 11,7 6 0,4 6 F4042.B.050.Z04.11 50 22 40 11,7 4 0,3 4 F4042.B27.063.Z05.11 63 27 50 11,7 5 0,7 5 F4042.B27.063.Z04.11 63 27 50 11,7 4 0,8 4 AD 1204.. F4042.B22.063.Z04.11 63 22 40 11,7 4 0,6 4 F4042.B.063.Z07.11 63 22 40 11,7 7 0,6 7 F4042.B.063.Z05.11 63 22 40 11,7 5 0,6 5 F4042.B27.063.Z07.11 63 27 50 11,7 7 0,6 7 F4042.B.080.Z06.11 80 27 50 11,7 6 1,1 6 F4042.B.080.Z08.11 80 27 50 11,7 8 1,1 8 F4042.B27.080.Z05.11 80 27 50 11,7 5 1,1 5 Сборочные детали входят в комплект поставки. С конструктивной балансировкой до G 6,3 при n 10 000 об/мин F 154 Обработка уступов
