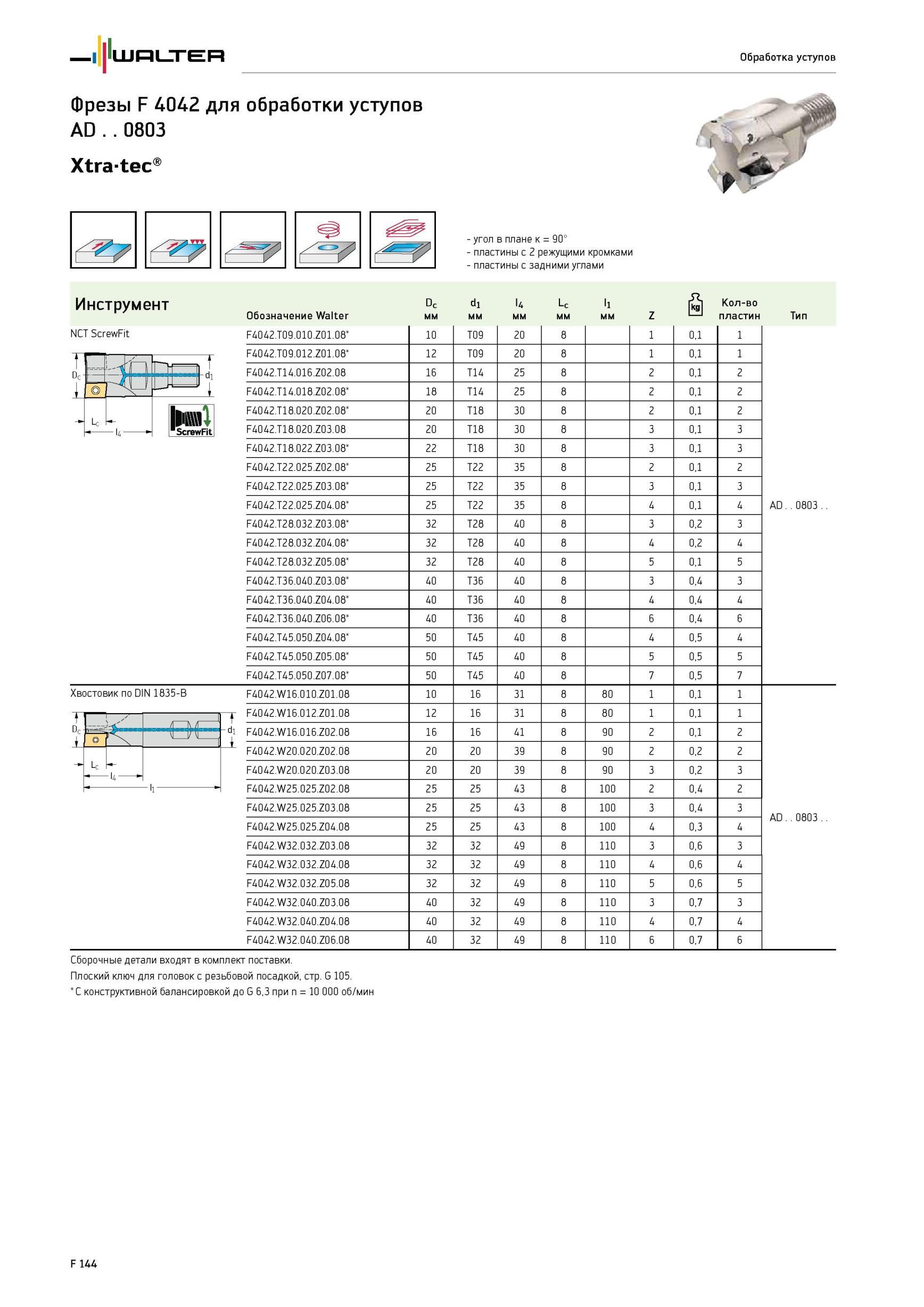

1794 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F144

1794 Фрезы Walter F 4042 для обработки уступов AD 0803 Xtra-tec Инструмент NCT ScrewFit T Dc угол в плане к 90° пластины с 2 режущими кромками пластины с задними у Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F144

Фрезы Walter F 4042 для обработки уступов AD 0803 Xtra-tec Инструмент NCT ScrewFit T Dc угол в плане к 90° пластины с 2 режущими кромками пластины с задними у

Фрезы Walter F 4042 для обработки уступов AD 0803 Xtra-tec Инструмент NCT ScrewFit T Dc угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Обозначение Dc мм d1 мм l4 мм Lc мм l1 мм Z Количество пластин Тип F4042.T09.010.Z01.08 10 T09 20 8 1 0,1 1 F4042.T09.012.Z01.08 12 T09 20 8 1 0,1 1 F4042.T14.016.Z02.08 16 T14 25 8 2 0,1 2 F4042.T14.018.Z02.08 18 T14 25 8 2 0,1 2 F4042.T18.020.Z02.08 20 T18 30 8 2 0,1 2 F4042.T18.020.Z03.08 20 T18 30 8 3 0,1 3 F4042.T18.022.Z03.08 22 T18 30 8 3 0,1 3 F4042.T22.025.Z02.08 25 T22 35 8 2 0,1 2 F4042.T22.025.Z03.08 25 T22 35 8 3 0,1 3 F4042.T22.025.Z04.08 25 T22 35 8 4 0,1 4 AD 0803.. F4042.T28.032.Z03.08 32 T28 40 8 3 0,2 3 F4042.T28.032.Z04.08 32 T28 40 8 4 0,2 4 F4042.T28.032.Z05.08 32 T28 40 8 5 0,1 5 F4042.T36.040.Z03.08 40 T36 40 8 3 0,4 3 F4042.T36.040.Z04.08 40 T36 40 8 4 0,4 4 F4042.T36.040.Z06.08 40 T36 40 8 6 0,4 6 F4042.T45.050.Z04.08 50 T45 40 8 4 0,5 4 F4042.T45.050.Z05.08 50 T45 40 8 5 0,5 5 F4042.T45.050.Z07.08 50 T45 40 8 7 0,5 7 F4042.W16.010.Z01.08 10 16 31 8 80 1 0,1 1 F4042.W16.012.Z01.08 12 16 31 8 80 1 0,1 1 F4042.W16.016.Z02.08 16 16 41 8 90 2 0,1 2 F4042.W20.020.Z02.08 20 20 39 8 90 2 0,2 2 F4042.W20.020.Z03.08 20 20 39 8 90 3 0,2 3 F4042.W25.025.Z02.08 25 25 43 8 100 2 0,4 2 F4042.W25.025.Z03.08 25 25 43 8 100 3 0,4 3 AD 0803.. F4042.W25.025.Z04.08 25 25 43 8 100 4 0,3 4 F4042.W32.032.Z03.08 32 32 49 8 110 3 0,6 3 F4042.W32.032.Z04.08 32 32 49 8 110 4 0,6 4 F4042.W32.032.Z05.08 32 32 49 8 110 5 0,6 5 F4042.W32.040.Z03.08 40 32 49 8 110 3 0,7 3 F4042.W32.040.Z04.08 40 32 49 8 110 4 0,7 4 F4042.W32.040.Z06.08 40 32 49 8 110 6 0,7 6 Хвостовик по DIN 1835-B у cicd П Ч Lc ( -ii Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. С конструктивной балансировкой до G 6,3 при n 10 000 об/мин F 144
