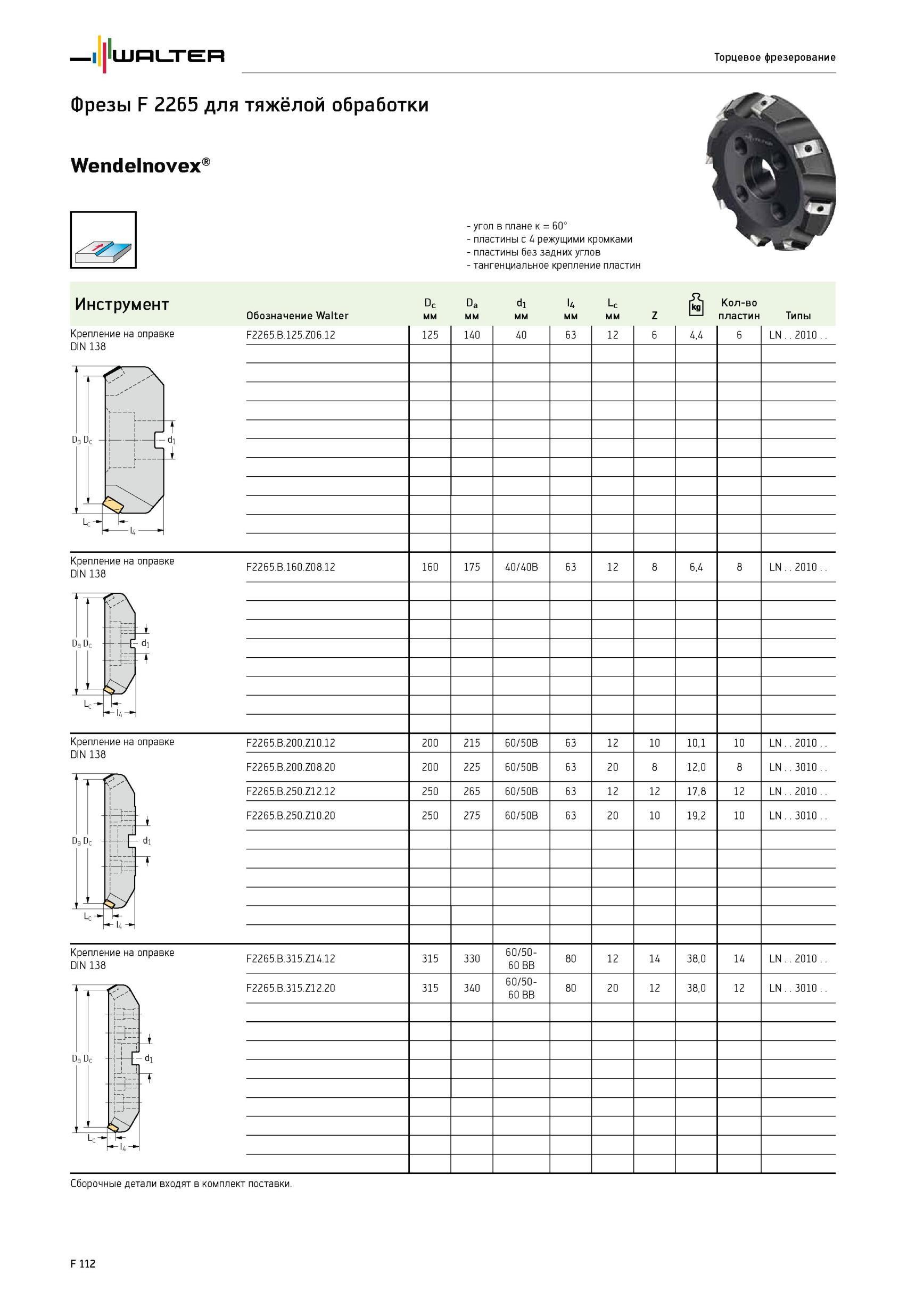

1762 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F112

1762 Фрезы Walter F 2265 для тяжёлой обработки Wendelnovex Крепление на оправке DIN 138 угол в плане к 60° пластины с 4 режущими кромками пластины без задних углов Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F112

Фрезы Walter F 2265 для тяжёлой обработки Wendelnovex Крепление на оправке DIN 138 угол в плане к 60° пластины с 4 режущими кромками пластины без задних углов

Фрезы Walter F 2265 для тяжёлой обработки Wendelnovex Крепление на оправке DIN 138 угол в плане к 60° пластины с 4 режущими кромками пластины без задних углов - тангенциальное крепление пластин Инструмент Обозначение Dc мм Da мм d1 мм U мм Lc мм Z iSi Количество пластин Типы F2265.B.125.Z06.12 125 140 40 63 12 6 4,4 6 LN ..2010 F2265.B.160.Z08.12 160 175 40/40B 63 12 8 6,4 8 LN ..2010 F2265.B.200.Z10.12 200 215 60/50B 63 12 10 10,1 10 LN ..2010 F2265.B.200.Z08.20 200 225 60/50B 63 20 8 12,0 8 LN ..3010 F2265.B.250.Z12.12 250 265 60/50B 63 12 12 17,8 12 LN ..2010 F2265.B.250.Z10.20 250 275 60/50B 63 20 10 19,2 10 LN ..3010 F2265.B.315.Z14.12 315 330 60/5060 BB 80 12 14 38,0 14 LN ..2010 F2265.B.315.Z12.20 315 340 60/5060 BB 80 20 12 38,0 12 LN ..3010 Крепление на оправке DIN 138 Крепление на оправке DIN 138 i. fn f Dc - '' Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. Da U a ‘-'с L Da U a ‘-'с L F 112 Торцевое фрезерование
