WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

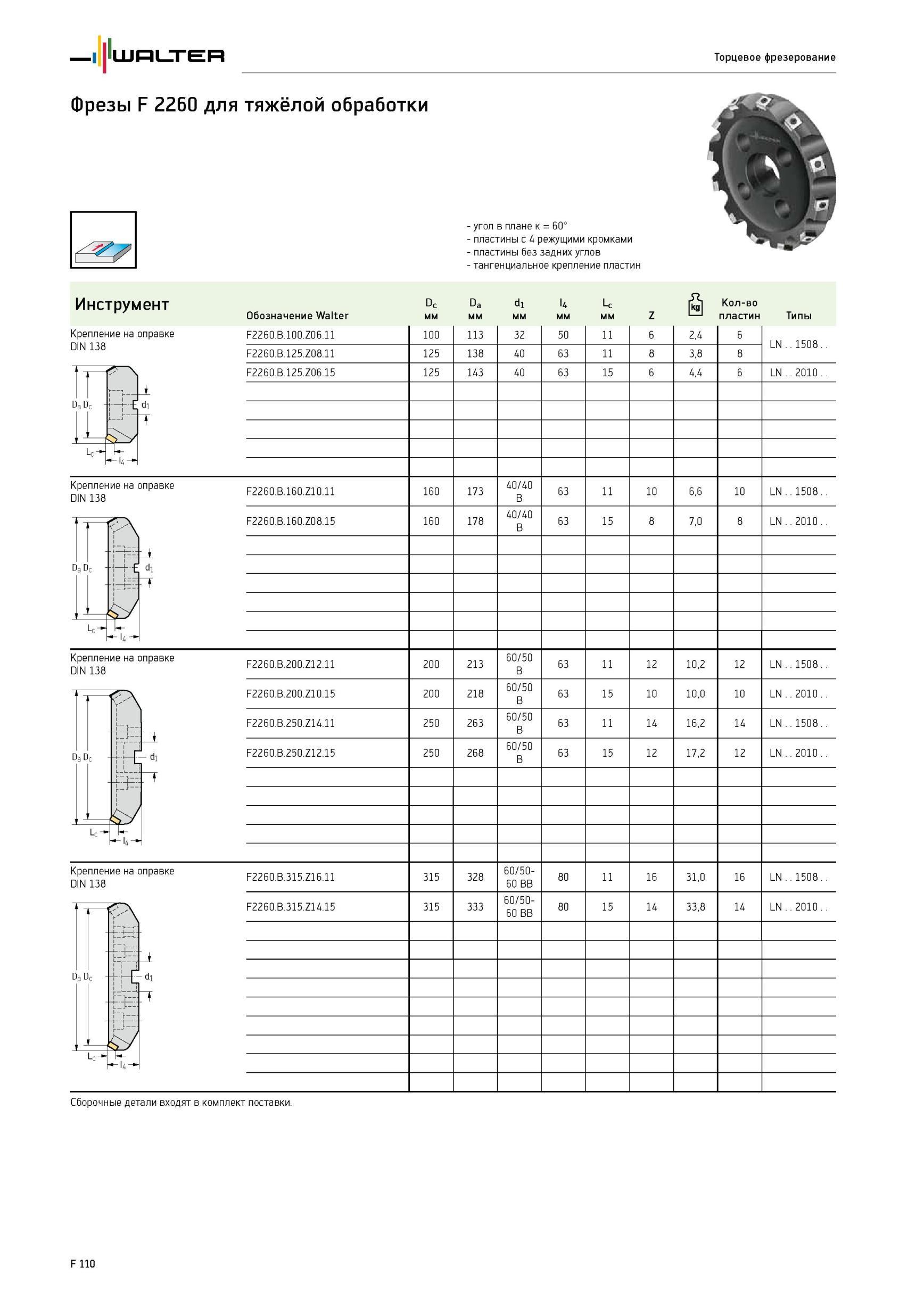

1760 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F110

1760 Фрезы Walter F 2260 для тяжёлой обработки Крепление на оправке DIN 138 1 угол в плане к 60° пластины с 4 режущими кромками пластины без задних углов - тангенц Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F110

Фрезы Walter F 2260 для тяжёлой обработки Крепление на оправке DIN 138 1 угол в плане к 60° пластины с 4 режущими кромками пластины без задних углов - тангенц

Фрезы Walter F 2260 для тяжёлой обработки Крепление на оправке DIN 138 1 угол в плане к 60° пластины с 4 режущими кромками пластины без задних углов - тангенциальное крепление пластин Инструмент Обозначение Dc мм Da мм d1 мм U мм Lc мм Z fi Количество пластин Типы F2260.B.100.Z06.11 100 113 32 50 11 6 2,4 6 LN 1508.. F2260.B.125.Z08.11 125 138 40 63 11 8 3,8 8 F2260.B.125.Z06.15 125 143 40 63 15 6 4,4 6 LN ..2010 F2260.B.160.Z10.11 160 173 40/40 B 63 11 10 6,6 10 LN 1508.. F2260.B.160.Z08.15 160 178 40/40 B 63 15 8 7,0 8 LN 2010. F2260.B.200.Z12.11 200 213 60/50 B 63 11 12 10,2 12 LN 1508.. F2260.B.200.Z10.15 200 218 60/50 B 63 15 10 10,0 10 LN 2010. F2260.B.250.Z14.11 250 263 60/50 B 63 11 14 16,2 14 LN 1508.. F2260.B.250.Z12.15 250 268 60/50 B 63 15 12 17,2 12 LN 2010. F2260.B.315.Z16.11 315 328 60/5060 BB 80 11 16 31,0 16 LN 1508.. F2260.B.315.Z14.15 315 333 60/5060 BB 80 15 14 33,8 14 LN 2010. Крепление на оправке DIN 138 jZizr Da D c - j E L -Ц Крепление на оправке DIN 138 M DaC c - the - dl t Lc- k I4 Крепление на оправке DIN 138 -''TU. dl ГТ Сборочные детали входят в комплект поставки. Da U a -'с L F 110 Торцевое фрезерование
