Фрезы Вальтер по металлу Рекомендации по высокоскоростному фрезерованию Максимально допустимая частота вращения Запрещается превышать указанные в —>

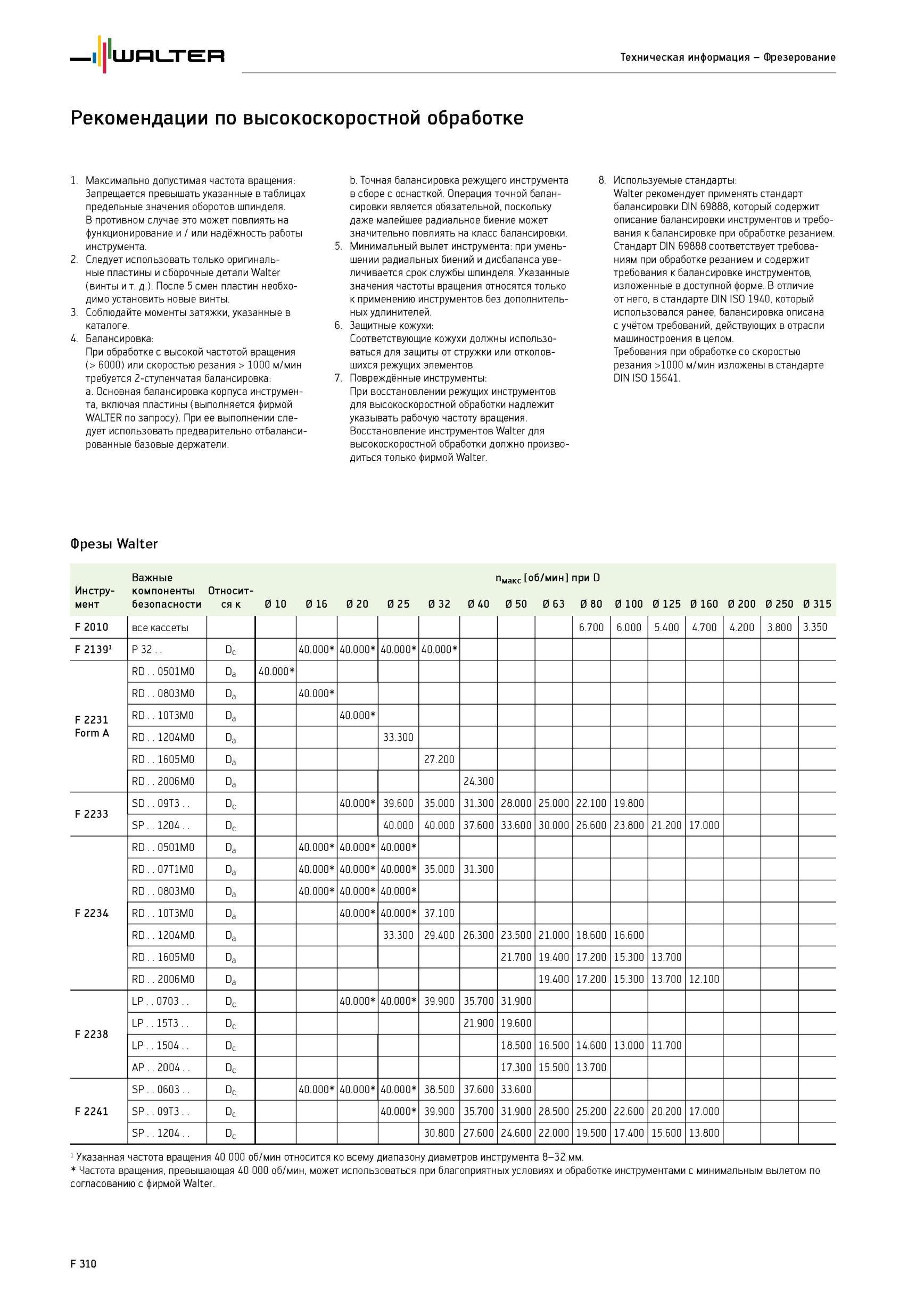

1960 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F310

1960 Фрезы Вальтер по металлу Рекомендации по высокоскоростному фрезерованию Максимально допустимая частота вращения Запрещается превышать указанные в —> Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F310

Фрезы Вальтер по металлу Рекомендации по высокоскоростному фрезерованию Максимально допустимая частота вращения Запрещается превышать указанные в —>

Фрезы Вальтер по металлу Рекомендации по высокоскоростному фрезерованию Максимально допустимая частота вращения Запрещается превышать указанные в —> _ таблицах предельные значения оборотов шпинделя В противном случае это может повлиять на функционирование и / или надёжность работы инструмента. 2. Следует использовать только оригинальные пластины и сборочные детали Walter (винты и т. д.). После 5 смен пластин необходимо установить новые винты. 3. Соблюдайте моменты затяжки, указанные в каталоге. 4. Балансировка При обработке с высокой частотой вращения 6000) или скоростью резания > 1000 м/мин требуется 2-ступенчатая балансировка a. Основная балансировка корпуса инструмента, включая пластины (выполняется фирмой WALTER по запросу). При ее выполнении следует использовать предварительно отбалансированные базовые держатели. b. Точная балансировка режущего инструмента в сборе с оснасткой. Операция точной балансировки является обязательной, поскольку даже малейшее радиальное биение может значительно повлиять на класс балансировки. 5. Минимальный вылет инструмента при уменьшении радиальных биений и дисбаланса увеличивается срок службы шпинделя. Указанные значения частоты вращения относятся только к применению инструментов без дополнительных удлинителей. 6. Защитные кожухи Соответствующие кожухи должны использоваться для защиты от стружки или отколовшихся режущих элементов. 7. Повреждённые инструменты При восстановлении режущих инструментов для высокоскоростной обработки надлежит указывать рабочую частоту вращения. Восстановление инструментов Walter для высокоскоростной обработки должно производиться только фирмой Walter. 8. Используемые стандарты Walter рекомендует применять стандарт балансировки DIN 69888, который содержит описание балансировки инструментов и требования к балансировке при обработке резанием. Стандарт DIN 69888 соответствует требованиям при обработке резанием и содержит требования к балансировке инструментов, изложенные в доступной форме. В отличие от него, в стандарте DIN ISO 1940, который использовался ранее, балансировка описана с учётом требований, действующих в отрасли машиностроения в целом. Требования при обработке со скоростью резания >1000 м/мин изложены в стандарте DIN ISO 15641. Фрезы Walter Инстру- мент Важные компоненты безопасности Относится к пмакс об/мин при D 0 10 0 16 0 20 0 25 0 32 0 40 0 50 0 63 0 80 0 100 0 125 0 160 0 200 0 250 0 315 F 2010 все кассеты 6.700 6.000 5.400 4.700 4.200 3.800 3.350 F 21391 P 32 Dc 40.000 40.000 40.000 40.000 RD 0501M0 Da 40.000 RD 0803M0 Da 40.000 F 2231 RD 10T3M0 Da 40.000 Form A RD 1204M0 Da 33.300 RD 1605M0 Da 27.200 RD 2006M0 Da 24.300 F 2233 SD 09T3 Dc 40.000 39.600 35.000 31.300 28.000 25.000 22.100 19.800 SP 1204 Dc 40.000 40.000 37.600 33.600 30.000 26.600 23.800 21.200 17.000 RD 0501M0 Da 40.000 40.000 40.000 RD 07T1M0 Da 40.000 40.000 40.000 35.000 31.300 RD 0803M0 Da 40.000 40.000 40.000 F 2234 RD 10T3M0 Da 40.000 40.000 37.100 RD 1204M0 Da 33.300 29.400 26.300 23.500 21.000 18.600 16.600 RD 1605M0 Da 21.700 19.400 17.200 15.300 13.700 RD 2006M0 Da 19.400 17.200 15.300 13.700 12.100 LP 0703 Dc 40.000 40.000 39.900 35.700 31.900 F 2238 LP 15T3 Dc 21.900 19.600 LP 1504 Dc 18.500 16.500 14.600 13.000 11.700 AP 2004 Dc 17.300 15.500 13.700 SP 0603 Dc 40.000 40.000 40.000 38.500 37.600 33.600 F 2241 SP 09T3 Dc 40.000 39.900 35.700 31.900 28.500 25.200 22.600 20.200 17.000 SP 1204 Dc 30.800 27.600 24.600 22.000 19.500 17.400 15.600 13.800 1 Указанная частота вращения 40 000 об/мин относится ко всему диапазону диаметров инструмента 8-32 мм. Частота вращения, превышающая 40 000 об/мин, может использоваться при благоприятных условиях и обработке инструментами с минимальным вылетом по согласованию с фирмой Walter. F 310 Техническая информация - Фрезерование
