WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

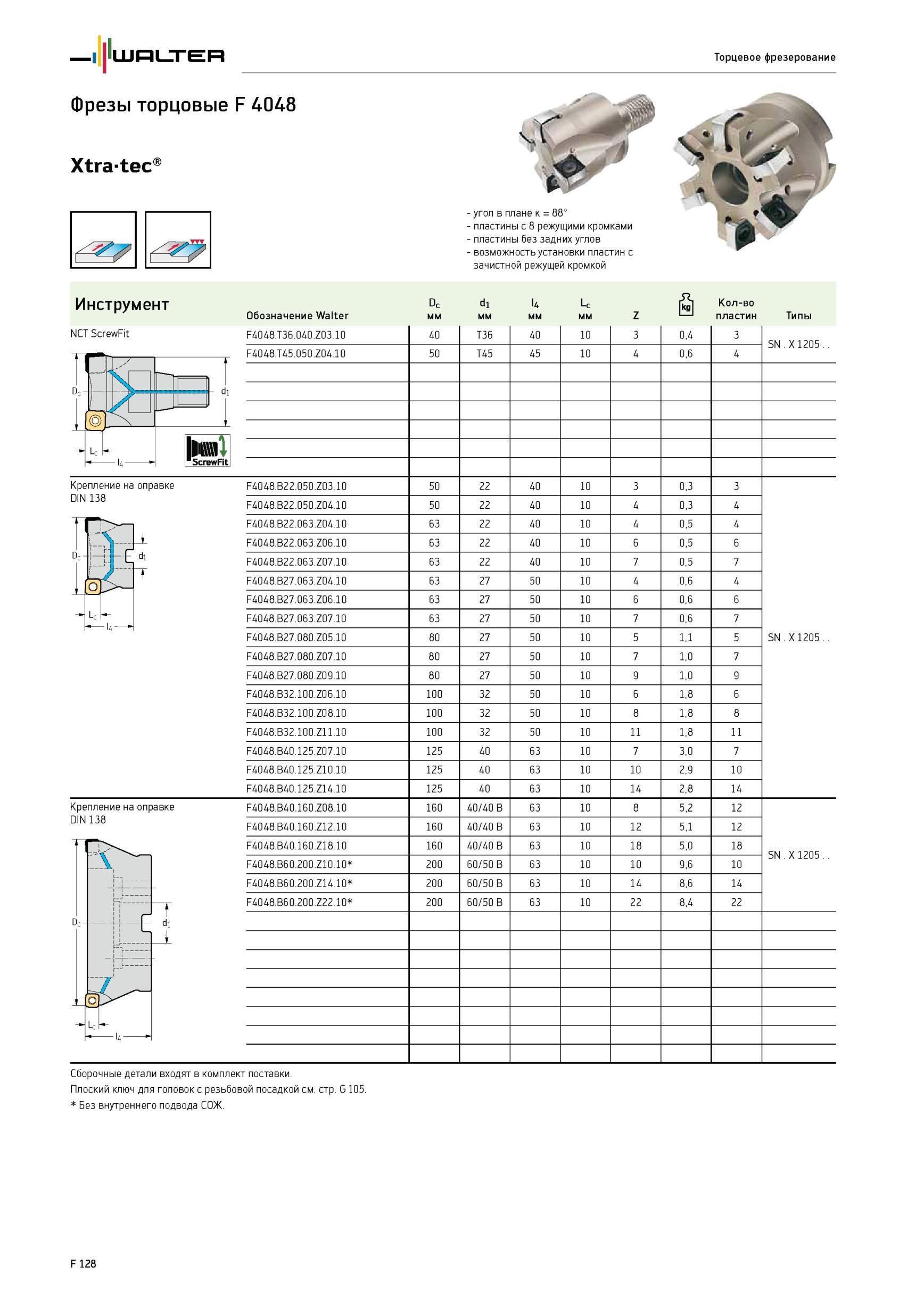

1778 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F128

1778 Фрезы торцовые Walter F 4048 Xtratec NCT ScrewFit Торцевое фрезерование угол в плане к 88° пластины с 8 режущими кромками пластины без задних углов возможност Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F128

Фрезы торцовые Walter F 4048 Xtratec NCT ScrewFit Торцевое фрезерование угол в плане к 88° пластины с 8 режущими кромками пластины без задних углов возможност

Фрезы торцовые Walter F 4048 Xtratec NCT ScrewFit Торцевое фрезерование угол в плане к 88° пластины с 8 режущими кромками пластины без задних углов возможность установки пластин с зачистной режущей кромкой Инструмент Обозначение Dc мм d1 мм U мм Lc мм Z Количество пластин Типы F4048.T36.040.Z03.10 40 T36 40 10 3 0,4 3 SN X 1205.. F4048.T45.050.Z04.10 50 T45 45 10 4 0,6 4 F4048.B22.050.Z03.10 50 22 40 10 3 0,3 3 SN X 1205.. F4048.B22.050.Z04.10 50 22 40 10 4 0,3 4 F4048.B22.063.Z04.10 63 22 40 10 4 0,5 4 F4048.B22.063.Z06.10 63 22 40 10 6 0,5 6 F4048.B22.063.Z07.10 63 22 40 10 7 0,5 7 F4048.B27.063.Z04.10 63 27 50 10 4 0,6 4 F4048.B27.063.Z06.10 63 27 50 10 6 0,6 6 F4048.B27.063.Z07.10 63 27 50 10 7 0,6 7 F4048.B27.080.Z05.10 80 27 50 10 5 1,1 5 F4048.B27.080.Z07.10 80 27 50 10 7 1,0 7 F4048.B27.080.Z09.10 80 27 50 10 9 1,0 9 F4048.B32.100.Z06.10 100 32 50 10 6 1,8 6 F4048.B32.100.Z08.10 100 32 50 10 8 1,8 8 F4048.B32.100.Z11.10 100 32 50 10 11 1,8 11 F4048.B40.125.Z07.10 125 40 63 10 7 3,0 7 F4048.B40.125.Z10.10 125 40 63 10 10 2,9 10 F4048.B40.125.Z14.10 125 40 63 10 14 2,8 14 F4048.B40.160.Z08.10 160 40/40 B 63 10 8 5,2 12 SN X 1205.. F4048.B40.160.Z12.10 160 40/40 B 63 10 12 5,1 12 F4048.B40.160.Z18.10 160 40/40 B 63 10 18 5,0 18 F4048.B60.200.Z10.10 200 60/50 B 63 10 10 9,6 10 F4048.B60.200.Z14.10 200 60/50 B 63 10 14 8,6 14 F4048.B60.200.Z22.10 200 60/50 B 63 10 22 8,4 22 Крепление на оправке DIN 138 Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой см. стр. G 105. Без внутреннего подвода СОЖ. F 128
