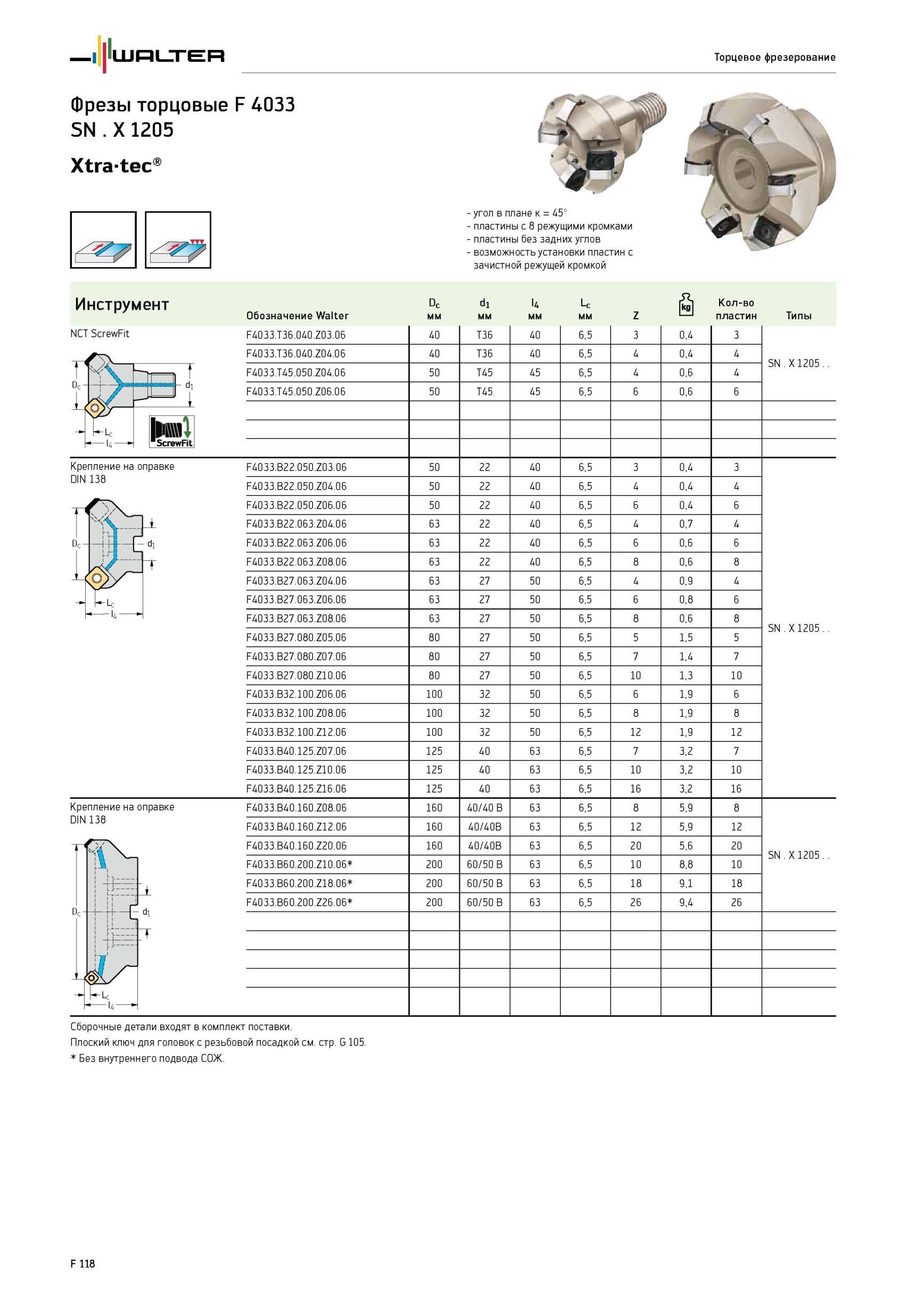

1768 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F118

1768 Фрезы торцовые Walter F 4033 SN X1205 Xtra-tec NCT ScrewFit угол в плане к 45° пластины с 8 режущими кромками пластины без задних углов возможность установки Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F118

Фрезы торцовые Walter F 4033 SN X1205 Xtra-tec NCT ScrewFit угол в плане к 45° пластины с 8 режущими кромками пластины без задних углов возможность установки

Фрезы торцовые Walter F 4033 SN X1205 Xtra-tec NCT ScrewFit угол в плане к 45° пластины с 8 режущими кромками пластины без задних углов возможность установки пластин с зачистной режущей кромкой Инструмент Обозначение Dc мм d1 мм U мм Lc мм Z Количество пластин Типы F4033.T36.040.Z03.06 40 T36 40 6,5 3 0,4 3 SN X 1205.. F4033.T36.040.Z04.06 40 T36 40 6,5 4 0,4 4 F4033.T45.050.Z04.06 50 T45 45 6,5 4 0,6 4 F4033.T45.050.Z06.06 50 T45 45 6,5 6 0,6 6 F4033.B22.050.Z03.06 50 22 40 6,5 3 0,4 3 SN X 1205.. F4033.B22.050.Z04.06 50 22 40 6,5 4 0,4 4 F4033.B22.050.Z06.06 50 22 40 6,5 6 0,4 6 F4033.B22.063.Z04.06 63 22 40 6,5 4 0,7 4 F4033.B22.063.Z06.06 63 22 40 6,5 6 0,6 6 F4033.B22.063.Z08.06 63 22 40 6,5 8 0,6 8 F4033.B27.063.Z04.06 63 27 50 6,5 4 0,9 4 F4033.B27.063.Z06.06 63 27 50 6,5 6 0,8 6 F4033.B27.063.Z08.06 63 27 50 6,5 8 0,6 8 F4033.B27.080.Z05.06 80 27 50 6,5 5 1,5 5 F4033.B27.080.Z07.06 80 27 50 6,5 7 1,4 7 F4033.B27.080.Z10.06 80 27 50 6,5 10 1,3 10 F4033.B32.100.Z06.06 100 32 50 6,5 6 1,9 6 F4033.B32.100.Z08.06 100 32 50 6,5 8 1,9 8 F4033.B32.100.Z12.06 100 32 50 6,5 12 1,9 12 F4033.B40.125.Z07.06 125 40 63 6,5 7 3,2 7 F4033.B40.125.Z10.06 125 40 63 6,5 10 3,2 10 F4033.B40.125.Z16.06 125 40 63 6,5 16 3,2 16 F4033.B40.160.Z08.06 160 40/40 B 63 6,5 8 5,9 8 SN X 1205.. F4033.B40.160.Z12.06 160 40/40B 63 6,5 12 5,9 12 F4033.B40.160.Z20.06 160 40/40B 63 6,5 20 5,6 20 F4033.B60.200.Z10.06 200 60/50 B 63 6,5 10 ,8 8, 10 F4033.B60.200.Z18.06 200 60/50 B 63 6,5 18 9,1 18 F4033.B60.200.Z26.06 200 60/50 B 63 6,5 26 9,4 26 Крепление на оправке DIN 138 Крепление на оправке DIN 138 "-Т - h-U u Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой см. стр. G 105. Без внутреннего подвода СОЖ. и F 118 Торцевое фрезерование
