WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

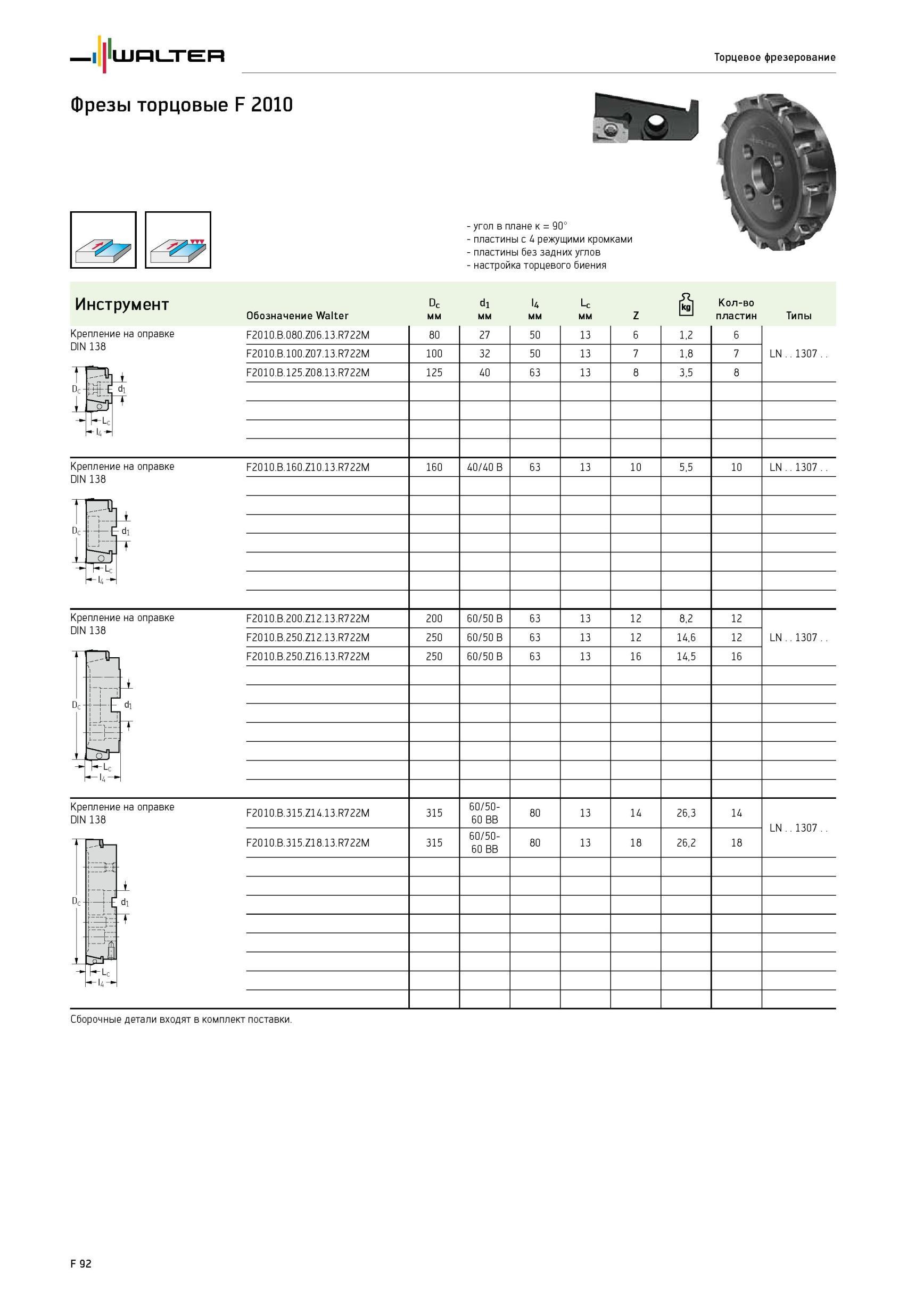

1742 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F92

1742 Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 угол в плане к 90° пластины с 4 режущими кромками пластины без задних углов настройка торцевого биен Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F92

Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 угол в плане к 90° пластины с 4 режущими кромками пластины без задних углов настройка торцевого биен

Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 угол в плане к 90° пластины с 4 режущими кромками пластины без задних углов настройка торцевого биения Инструмент Обозначение Dc мм d1 мм U мм Lc мм Z Количество пластин Типы F2010.B.080.Z06.13.R722M 80 27 50 13 6 1,2 6 LN ..1307 F2010.B.100.Z07.13.R722M 100 32 50 13 7 1,8 7 F2010.B.125.Z08.13.R722M 125 40 63 13 8 3,5 8 F2010.B.160.Z10.13.R722M 160 40/40 B 63 13 10 5,5 10 LN ..1307 F2010.B.200.Z12.13.R722M 200 60/50 B 63 13 12 8,2 12 LN ..1307 F2010.B.250.Z12.13.R722M 250 60/50 B 63 13 12 14,6 12 F2010.B.250.Z16.13.R722M 250 60/50 B 63 13 16 14,5 16 F2010.B.315.Z14.13.R722M 315 60/5060 BB 80 13 14 26,3 14 LN 1307 F2010.B.315.Z18.13.R722M 315 60/5060 BB 80 13 18 26,2 18 Крепление на оправке DIN 138 I .-U- Dc- гН Е I > h-Lc - Крепление на оправке DIN 138 Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. D F 92 Торцевое фрезерование




См.также / See also :

Расчетные формулы при фрезеровании

Фрезерный инструмент Walter Фрезы насадные и концевые со сменными пластинами


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

1739 Торцевое фрезерование Сборочные детали Dc мм 80-315 Регулировочный винт FS303 (Torx 20) Кассета FR719M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пл Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F891739 1740 Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 угол в плане к 90° пластины с 3 режущими кромками пластины с задними углами настройка торцевого биен Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F901740 1741 Торцевое фрезерование Сборочные детали Dc мм 80-315 Регулировочный винт FS303 (Torx 20) Кассета FR500M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пл Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F911741 1743 Торцевое фрезерование Сборочные детали Dc мм 80-315 Регулировочный винт FS303 (Torx 20) Кассета FR722M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пл Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F931743 1744 Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 пластины с 6 режущими кромками пластины с задними углами настройка торцевого биения Инструмент Обозн Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F941744 1745 Торцевое фрезерование Сборочные детали Dc мм 67-302 Регулировочный винт FS303 (Torx 20) Кассета FR723M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пл Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F951745
