Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

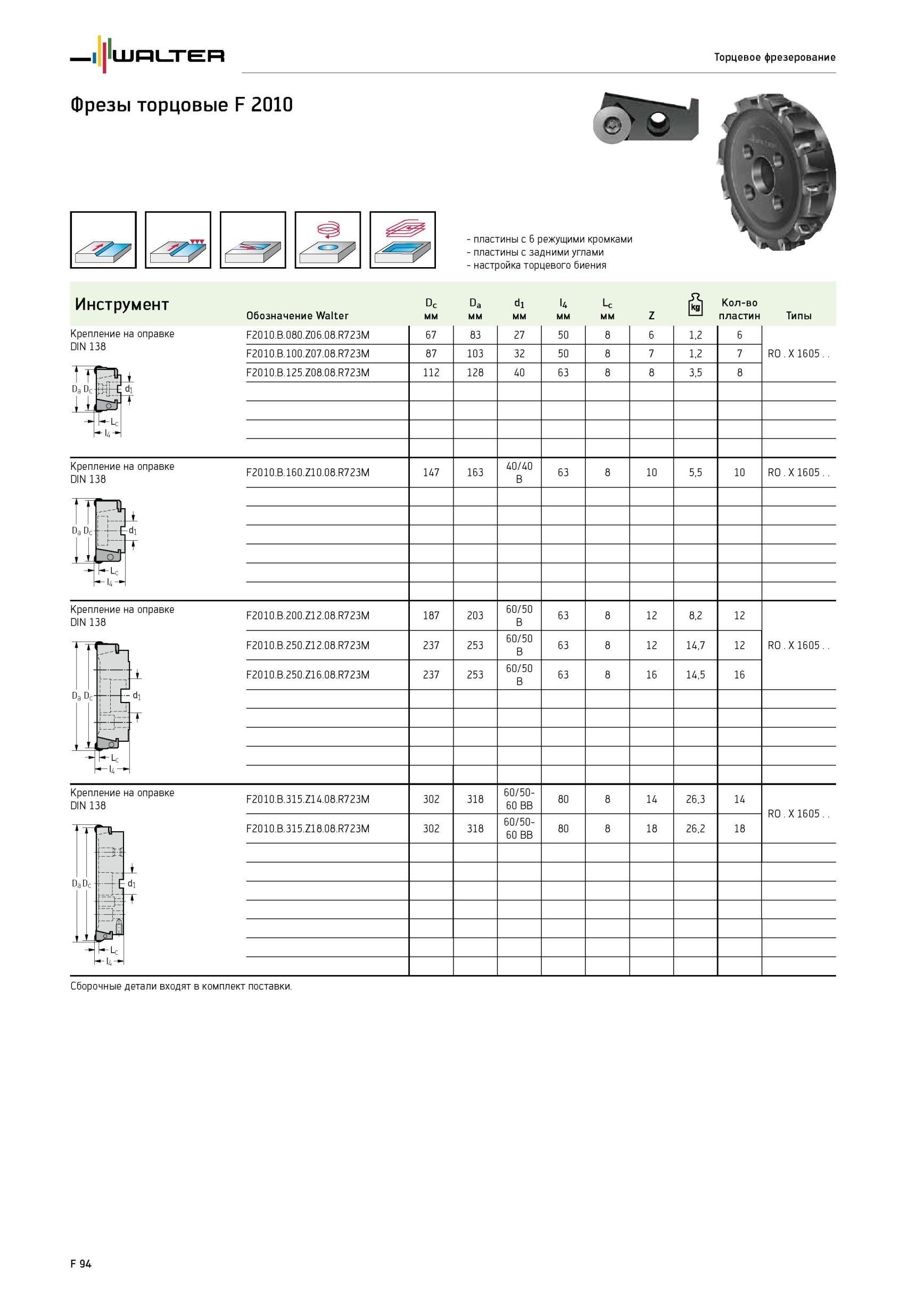

1744 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F94

1744 Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 пластины с 6 режущими кромками пластины с задними углами настройка торцевого биения Инструмент Обозн Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F94

Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 пластины с 6 режущими кромками пластины с задними углами настройка торцевого биения Инструмент Обозн

Фрезы торцовые Walter F 2010 Крепление на оправке DIN 138 пластины с 6 режущими кромками пластины с задними углами настройка торцевого биения Инструмент Обозначение Dc мм Da мм d1 мм U мм Lc мм Z fi Количество пластин Типы F2010.B.080.Z06.08.R723M 67 83 27 50 8 6 1,2 6 RO X 1605.. F2010.B.100.Z07.08.R723M 87 103 32 50 8 7 1,2 7 F2010.B.125.Z08.08.R723M 112 128 40 63 8 8 3,5 8 F2010.B.160.Z10.08.R723M 147 163 40/40 B 63 8 10 5,5 10 RO X 1605.. F2010.B.200.Z12.08.R723M 187 203 60/50 B 63 8 12 8,2 12 RO X 1605.. F2010.B.250.Z12.08.R723M 237 253 60/50 B 63 8 12 14,7 12 F2010.B.250.Z16.08.R723M 237 253 60/50 B 63 8 16 14,5 16 F2010.B.315.Z14.08.R723M 302 318 60/5060 BB 80 8 14 26,3 14 RO X 1605.. F2010.B.315.Z18.08.R723M 302 318 60/5060 BB 80 8 18 26,2 18 Крепление на оправке DIN 138 Крепление на оправке DIN 138 Da с С с v Крепление на оправке DIN 138 ii -j pi Da 'г ts - k-Lc -l4 Сборочные детали входят в комплект поставки. L F 94 Торцевое фрезерование
