Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

SECO | Каталог SECO 2015 Режущий инструмент для фрезерования (Всего 689 стр.)

Фрезы Seco Minimaster со сменными режущими твердосплавными головками Рекомендации по правильному подбору металлорежущего инструмента и режимов резания

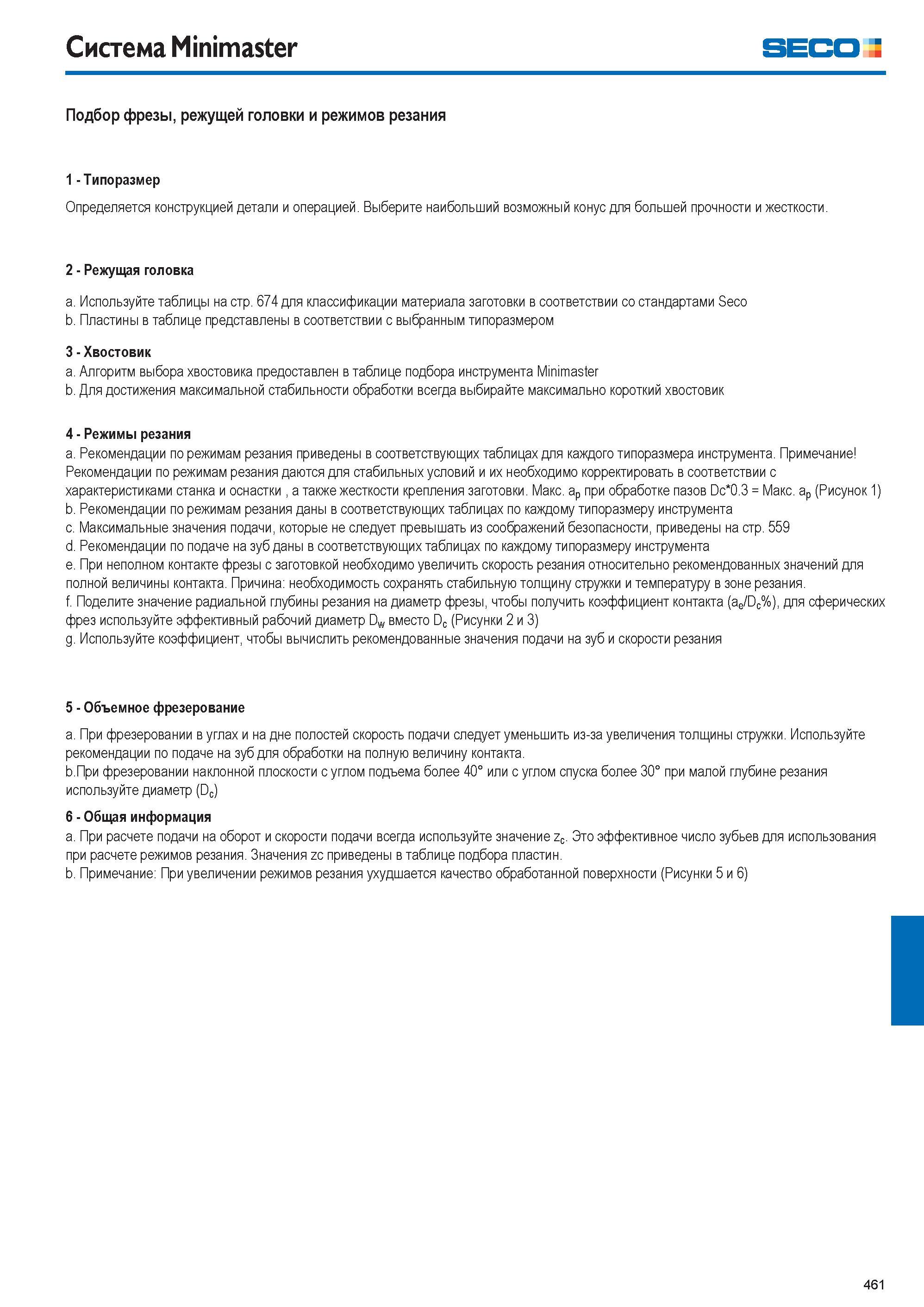

462 Каталог SECO 2015 Режущий инструмент для фрезерования на металлообрабатывающем оборудовании Стр.461

462 Фрезы Seco Minimaster со сменными режущими твердосплавными головками Рекомендации по правильному подбору металлорежущего инструмента и режимов резания Каталог SECO 2015 Режущий инструмент со сменными пластинами для фрезерования на металлообрабатывающем оборудовании Стр. 461

Фрезы Seco Minimaster со сменными режущими твердосплавными головками Рекомендации по правильному подбору металлорежущего инструмента и режимов резания

Фрезы Seco Minimaster со сменными режущими твердосплавными головками Рекомендации по правильному подбору металлорежущего инструмента и режимов резания _ Типоразмер Определяется конструкцией детали и операцией. Выберите наибольший возможный конус для большей прочности и жесткости. 2 - Режущая головка a. Используйте таблицы на стр. 674 для классификации материала заготовки в соответствии со стандартами Seco b. Пластины в таблице представлены в соответствии с выбранным типоразмером 3 - Хвостовик a. Алгоритм выбора хвостовика предоставлен в таблице подбора инструмента Minimaster b. Для достижения максимальной стабильности обработки всегда выбирайте максимально короткий хвостовик 4 Режимы резания a. Рекомендации по режимам резания приведены в соответствующих таблицах для каждого типоразмера инструмента. Примечание1 Рекомендации по режимам резания даются для стабильных условий и их необходимо корректировать в соответствии с характеристиками станка и оснастки а также жесткости крепления заготовки. Макс. ар при обработке пазов Dc 0.3 Макс. ар (Рисунок 1) b. Рекомендации по режимам резания даны в соответствующих таблицах по каждому типоразмеру инструмента c. Максимальные значения подачи которые не следует превышать из соображений безопасности приведены на стр. 559 d. Рекомендации по подаче на зуб даны в соответствующих таблицах по каждому типоразмеру инструмента e. При неполном контакте фрезы с заготовкой необходимо увеличить скорость резания относительно рекомендованных значений для полной величины контакта. Причина необходимость сохранять стабильную толщину стружки и температуру в зоне резания. f. Поделите значение радиальной глубины резания на диаметр фрезы чтобы получить коэффициент контакта (ae Dc%) для сферических фрез используйте эффективный рабочий диаметр Dw вместо Dc (Рисунки 2 и 3) g. Используйте коэффициент чтобы вычислить рекомендованные значения подачи на зуб и скорости резания 5 Объемное фрезерование a. При фрезеровании в углах и на дне полостей скорость подачи следует уменьшить из-за увеличения толщины стружки. Используйте рекомендации по подаче на зуб для обработки на полную величину контакта. b.При фрезеровании наклонной плоскости с углом подъема более 40 или с углом спуска более 30 при малой глубине резания используйте диаметр (Dc) 6 - Общая информация a. При расчете подачи на оборот и скорости подачи всегда используйте значение zc. Это эффективное число зубьев для использования при расчете режимов резания. Значения zc приведены в таблице подбора пластин. b. Примечание При увеличении режимов резания ухудшается качество обработанной поверхности (Рисунки 5 и 6) 461 Система
