Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KENNAMETAL | Каталог KENNAMETAL 2018 Инструменты вращающиеся для станков (Всего 1920 стр.)

Фрезы резьбовые гребенчатые с режущими пластинами из твердого сплава Хвостовик Weldon Для фрезерования цилиндрической резьбы Внутренний подвод СОЖ

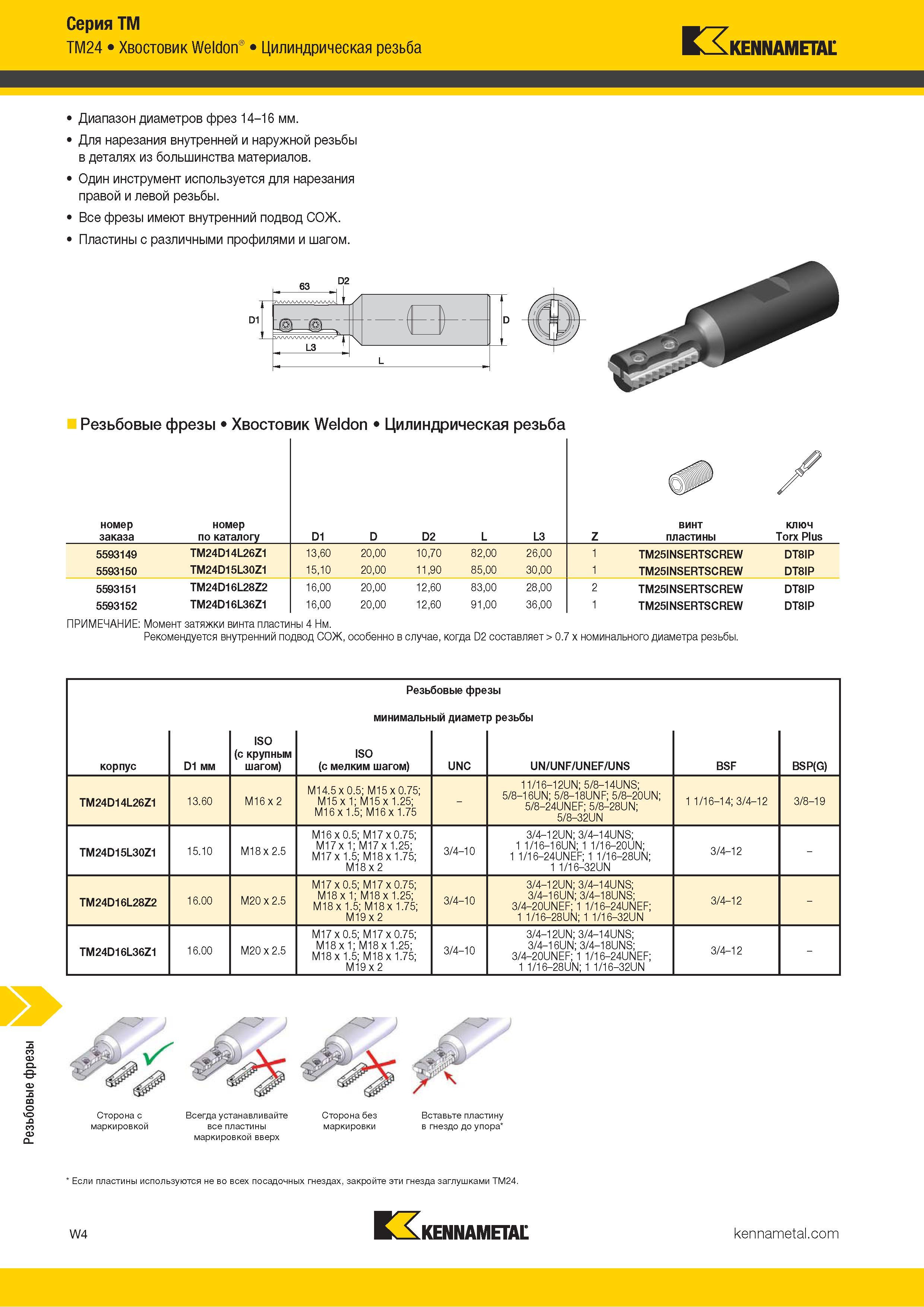

1610 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.W4

1610 Фрезы резьбовые гребенчатые с режущими пластинами из твердого сплава Хвостовик Weldon Для фрезерования цилиндрической резьбы Внутренний подвод СОЖ Каталог KENNAMETAL 2018 Режущий инструмент для обработки отверстий в металлах и сплавах Быстрорежущие метчики и раскатники Сборные фрезы с СРП и твердосплавные Стр. W4

Фрезы резьбовые гребенчатые с режущими пластинами из твердого сплава Хвостовик Weldon Для фрезерования цилиндрической резьбы Внутренний подвод СОЖ

Фрезы резьбовые гребенчатые с режущими пластинами из твердого сплава Хвостовик Weldon Для фрезерования цилиндрической резьбы Внутренний подвод СОЖ _ Kennametal Диапазон диаметров фрез 14-16 мм. Для нарезания внутренней и наружной резьбы в деталях из большинства материалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. Резьбовые фрезы Хвостовик Weldon Цилиндрическая резьба номер заказа номер по каталогу D1 D D2 L L3 Z винт пластины ключ Torx Plus 5593149 TM24D14L26Z1 13,60 20,00 10,70 82,00 26,00 1 TM25INSERTSCREW DT8IP 5593150 TM24D15L30Z1 15,10 20,00 11,90 85,00 30,00 1 TM25INSERTSCREW DT8IP 5593151 TM24D16L28Z2 16,00 20,00 12,60 83,00 28,00 2 TM25INSERTSCREW DT8IP 5593152 TM24D16L36Z1 16,00 20,00 12,60 91,00 36,00 1 TM25INSERTSCREW DT8IP ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм. Рекомендуется внутренний подвод СОЖ, особенно в случае, когда D2 составляет > 0.7 x номинального диаметра резьбы. корпус D1 мм ISO (с крупным шагом) Резь минимальн ISO (с мелким шагом) бовые фре ый диамет UNC зы р резьбы UN/UNF/UNEF/UNS BSF BSP(G) TM24D14L26Z1 13.60 M16 x 2 M14.5 x 0.5; M15 x 0.75; M15 x 1; M15 x 1.25; M16 x 1.5; M16 x 1.75 - 11/16-12UN; 5/8-14UNS; 5/8-16UN; 5/8-18UNF; 5/8-20UN; 5/8-24UNEF; 5/8-28UN; 5/8-32UN 1 1/16-14; 3/4-12 3/8-19 TM24D15L30Z1 15.10 M18 x 2.5 M16 x 0.5; M17 x 0.75; M17 x 1; M17 x 1.25; M17 x 1.5; M18 x 1.75; M18 x 2 3/4-10 3/4-12UN; 3/4-14UNS; 1 1/16-16UN; 1 1/16-20UN; 1 1/16-24UNEF; 1 1/16-28UN; 1 1/16-32UN 3/4-12 - TM24D16L28Z2 16.00 M20 x 2.5 M17 x 0.5; M17 x 0.75; M18 x 1; M18 x 1.25; M18 x 1.5; M18 x 1.75; M19 x 2 3/4-10 3/4-12UN; 3/4-14UNS; 3/4-16UN; 3/4-18UNS; 3/4-20UNEF; 1 1/16-24UNEF; 1 1/16-28UN; 1 1/16-32UN 3/4-12 - TM24D16L36Z1 16.00 M20 x 2.5 M17 x 0.5; M17 x 0.75; M18 x 1; M18 x 1.25; M18 x 1.5; M18 x 1.75; M19 x 2 3/4-10 3/4-12UN; 3/4-14UNS; 3/4-16UN; 3/4-18UNS; 3/4-20UNEF; 1 1/16-24UNEF; 1 1/16-28UN; 1 1/16-32UN 3/4-12 - Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM24. W4 Kennametal Серия ТМ TM24
