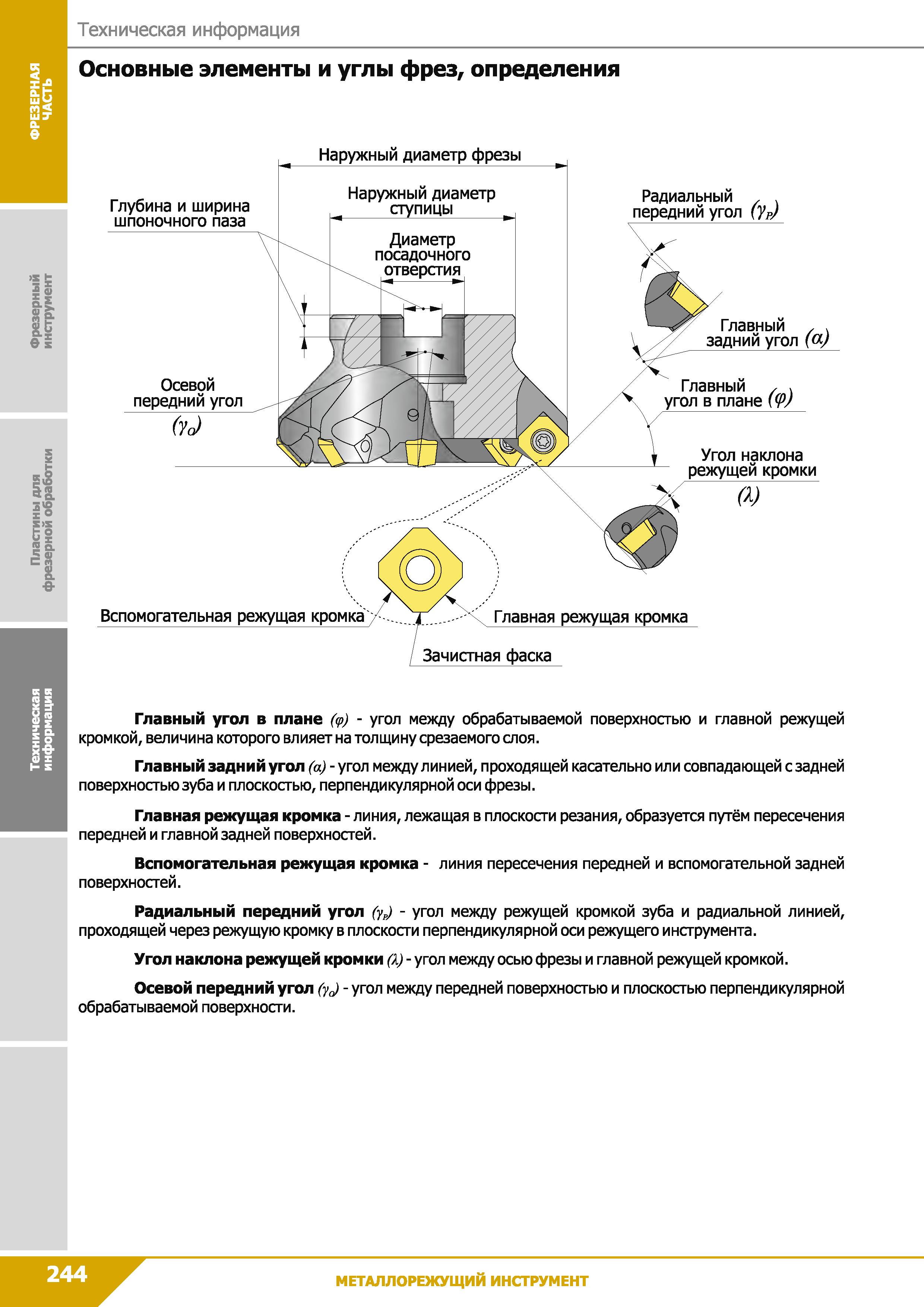

Фрезы по металлу со сменными режущими пластинами Основные элементы конструкции торцевых фрез с СМП Определение радиальных и осевых углов _ Техническая информация Основные элементы и углы фрез, определения Наружный диаметр фрезы Глубина и ширина шпоночного паза Радиальный / . передний угол (уР) Главный / . задний угол (ос/ Главный / . угол в плане w) Угол наклона режущей кромки а) Главная режущая кромка Зачистная фаска Главный угол в плане (ср) - угол между обрабатываемой поверхностью и главной режущей кромкой, величина которого влияет на толщину срезаемого слоя. Главный задний угол (а) - угол между линией, проходящей касательно или совпадающей с задней поверхностью зуба и плоскостью, перпендикулярной оси фрезы. Главная режущая кромка - линия, лежащая в плоскости резания, образуется путём пересечения передней и главной задней поверхностей. Вспомогательная режущая кромка - линия пересечения передней и вспомогательной задней поверхностей. Радиальный передний угол (уР) - угол между режущей кромкой зуба и радиальной линией, проходящей через режущую кромку в плоскости перпендикулярной оси режущего инструмента. Угол наклона режущей кромки (X) - угол между осью фрезы и главной режущей кромкой. Осевой передний угол (yj - угол между передней поверхностью и плоскостью перпендикулярной обрабатываемой поверхности. Инструмент по металлу для станков
