Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

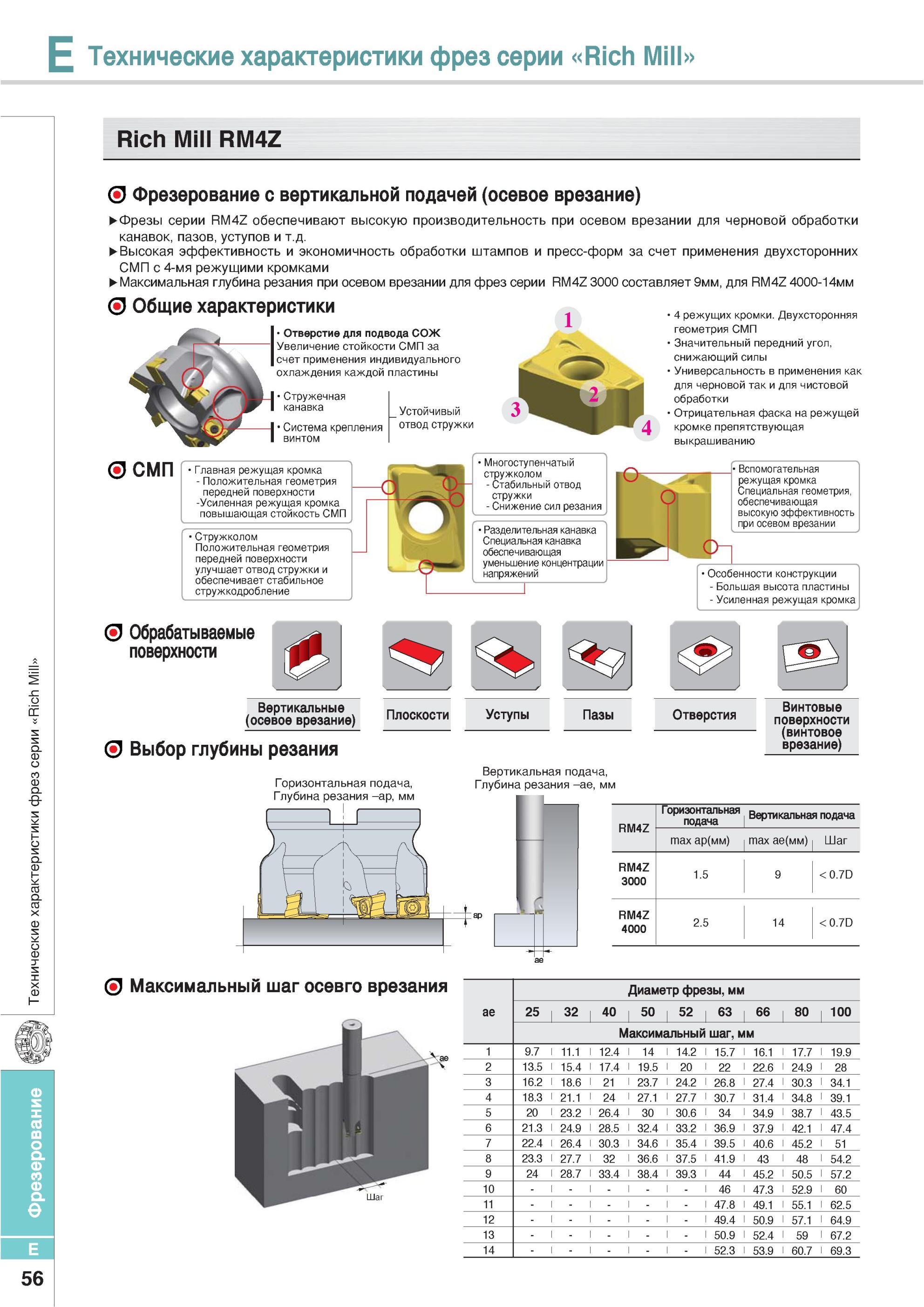

392 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E56

392 Фрезы Korloy серии RM4Z обеспечивают высокую производительность при осевом врезании для черновой обработки канавок пазов уступов и т д Высокая эффективност Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E56

Фрезы Korloy серии RM4Z обеспечивают высокую производительность при осевом врезании для черновой обработки канавок пазов уступов и т д Высокая эффективност

Фрезы Korloy серии RM4Z обеспечивают высокую производительность при осевом врезании для черновой обработки канавок пазов уступов и т.д. Высокая эффективность и экономичность обработки штампов и пресс-форм за счет применения двухсторонних СМП с 4-мя режущими кромками Максимальная глубина резания при осевом врезании для фрез серии RM4Z 3000 составляет 9мм для RM4Z 4000-14 мм Общие характеристики Отверстие для подвода СОЖ Увеличение стойкости СМП за счет применения индивидуального охлаждения каждой пластины 1 Система крепления винтом Устойчивый отвод стружки 4 режущих кромки. Двухсторонняя геометрия СМП Значительный передний угол снижающий силы Универсальность в применения как для черновой так и для чистовой обработки Отрицательная фаска на режущей кромке препятствующая выкрашиванию смп Главная режущая кромка Положительная геометрия передней поверхности -Усиленная режущая кромка повышающая стойкость СМП Стружколом Положительная геометрия передней поверхности улучшает отвод стружки и обеспечивает стабильное стружкодробление L Многоступенчатый стружколом Стабильный отвод стружки Снижение сил резания Разделительная канавка Специальная канавка обеспечивающая уменьшение концентрации напряжений Вспомогательная режущая кромка Специальная геометрия обеспечивающая высокую эффективность при осевом врезании Обрабатываемые поверхности (0с<э1зснэ1мэезаие) Плоскости Уступы Пазы Выбор глубины резания Отвепстия Винтовые отверстия поверхности (винтовое врезание) Горизонтальная подача Глубина резания -ap мм Вертикальная подача Глубина резания -ae мм RM4Z Горизонтальная подача Вертикальная подача max ар(мм) max ае(мм) Шаг RM4Z 3000 1.5 9 0.7D RM4Z 4000 2.5 14 0.7D Максимальный шаг осевго врезания Диаметр фрезы мм ae 25 32 40 50 52 63 66 80 100 Максимальный шаг мм 1 9.7 11.1 12.4 14 1 14.2 15.7 16.1 17.7 19.9 2 13.5 15.4 17.4 19.5 1 20 22 22.6 24.9 28 16.2 18.6 21 23.7 1 24.2 26.8 27.4 30.3 34.1 4 18.3 21.1 24 27.1 1 27.7 30.7 31.4 34.8 39.1 5 20 23.2 26.4 30 1 30.6 34 34.9 38.7 43.5 6 21.3 24.9 28.5 32.4 1 33.2 36.9 37.9 42.1 47.4 7 22.4 26.4 30.3 34.6 1 35.4 39.5 40.6 45.2 51 8 23.3 27.7 32 36.6 1 37.5 41.9 43 48 54.2 9 24 28.7 33.4 38.4 1 39.3 44 45.2 50.5 57.2 10 1 46 47.3 52.9 60 11 1 47.8 49.1 55.1 62.5 12 1 49.4 50.9 57.1 64.9 13 1 50.9 52.4 59 67.2 14 1 52.3 53.9 60.7 69.3 E 56 Особенности конструкции Большая высота пластины Усиленная режущая кромка Технические характеристики фрез серии Rich Mill Rich Mill RM4Z Фрезерование с вертикальной подачей (осевое врезание)
