Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

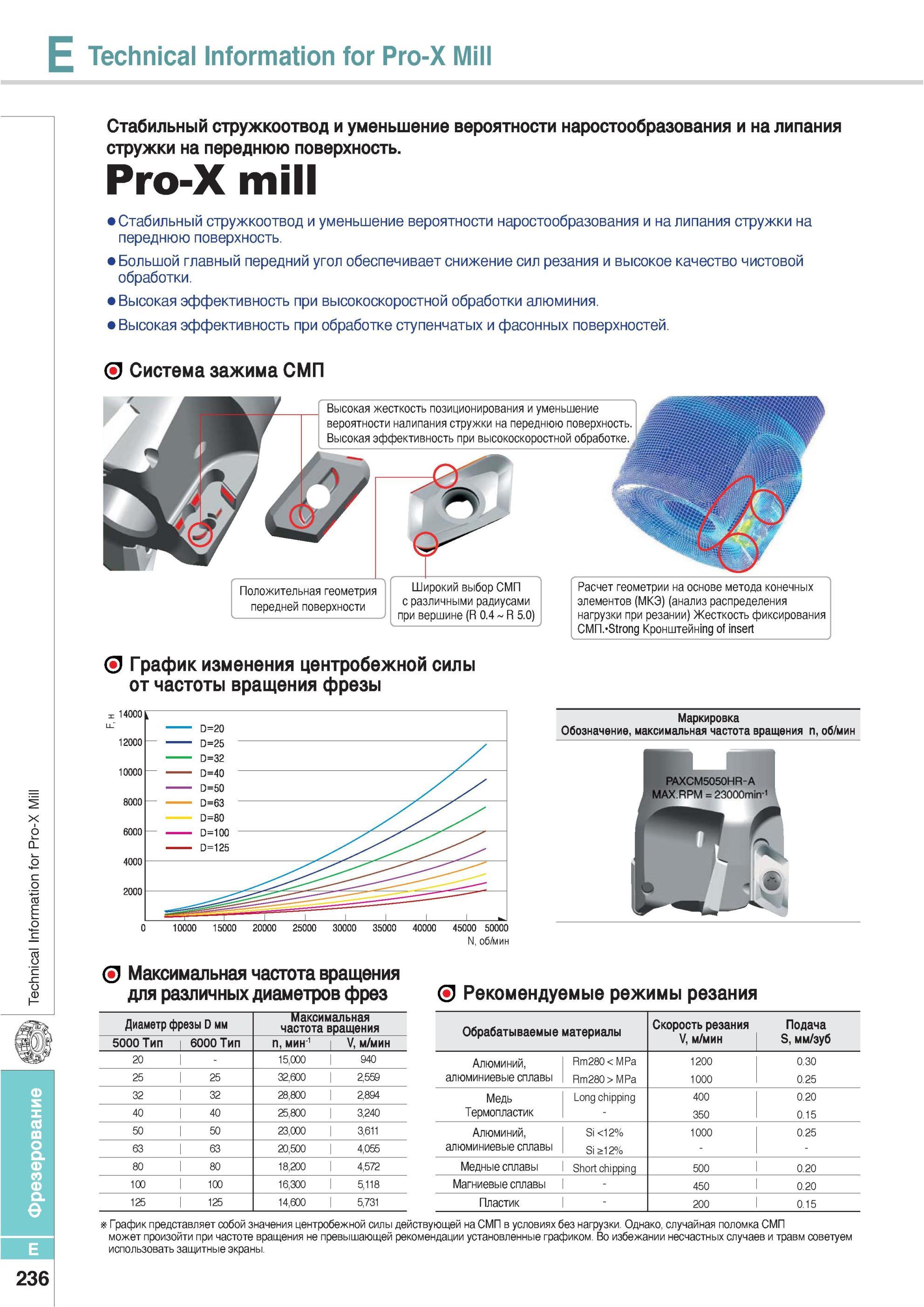

572 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E236

572 Фрезы Korloy Pro-X mill Стабильный стружкоотвод и уменьшение вероятности наростообразования и налипания стружки на переднюю поверхность Большой главный пер Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E236

Фрезы Korloy Pro-X mill Стабильный стружкоотвод и уменьшение вероятности наростообразования и налипания стружки на переднюю поверхность Большой главный пер

Фрезы Korloy Pro-X mill Стабильный стружкоотвод и уменьшение вероятности наростообразования и налипания стружки на переднюю поверхность. Большой главный передний угол обеспечивает снижение сил резания и высокое качество чистовой обработки. Высокая эффективность при высокоскоростной обработки алюминия. Высокая эффективность при обработке ступенчатых и фасонных поверхностей. Система зажима СМП Высокая жесткость позиционирования и уменьшение вероятности налипания стружки на переднюю поверхность. Высокая эффективность при высокоскоростной обработке. Положительная геометрия передней поверхности Широкий выбор СМП с различными радиусами при вершине (R 0.4 R 5.0) Расчет геометрии на основе метода конечных элементов (МКЭ) (анализ распределения нагрузки при резании) Жесткость фиксирования СМП/Strong Кронштейнтд of insert График изменения центробежной силы от частоты вращения фрезы Маркировка Обозначение максимальная частота вращения n об/мин PAXCM5050HR-A MAXRPM = 23000mirv< 1 И N об/мин Максимальная частота вращения для различных диаметров фрез Рекомендуемые режимы резания Диаметр фрезы D мм Максимальная частота вращения Обйабатываемые матеоиалы Скорость резания V м/мин Подача S мм/зуб 5000 Тип 6000 Тип n мин-1 V м/мин 20 15,000 940 Алюминий Rm280 MPa 1200 0.30 25 25 32,600 2,559 алюминиевые сплавы Rm280 MPa 1000 0.25 32 32 28,800 2,894 Медь Long chipping 400 0.20 40 40 25,800 3,240 Термопластик 350 0.15 50 50 23,000 3,611 Алюминий Si <12% 1000 0.25 63 63 20,500 4,055 алюминиевые сплавы Si >12% 80 80 18,200 4,572 Медные сплавы Short chipping 500 0.20 100 100 16,300 5,118 Магниевые сплавы 450 0.20 125 125 14,600 5,731 Пластик 200 0.15 График представляет собой значения центробежной силы действующей на СМП в условиях без нагрузки. Однако случайная поломка СМП может произойти при частоте вращения не превышающей рекомендации установленные графиком. Во избежании несчастных случаев и травм советуем использовать защитные экраны. E 236 Technical Information for Pro-X Mill Стабильный стружкоотвод и уменьшение вероятности наростообразования и на липания стружки на переднюю поверхность.
