Фрезы Korloy Future Mill FMRC(M)6000

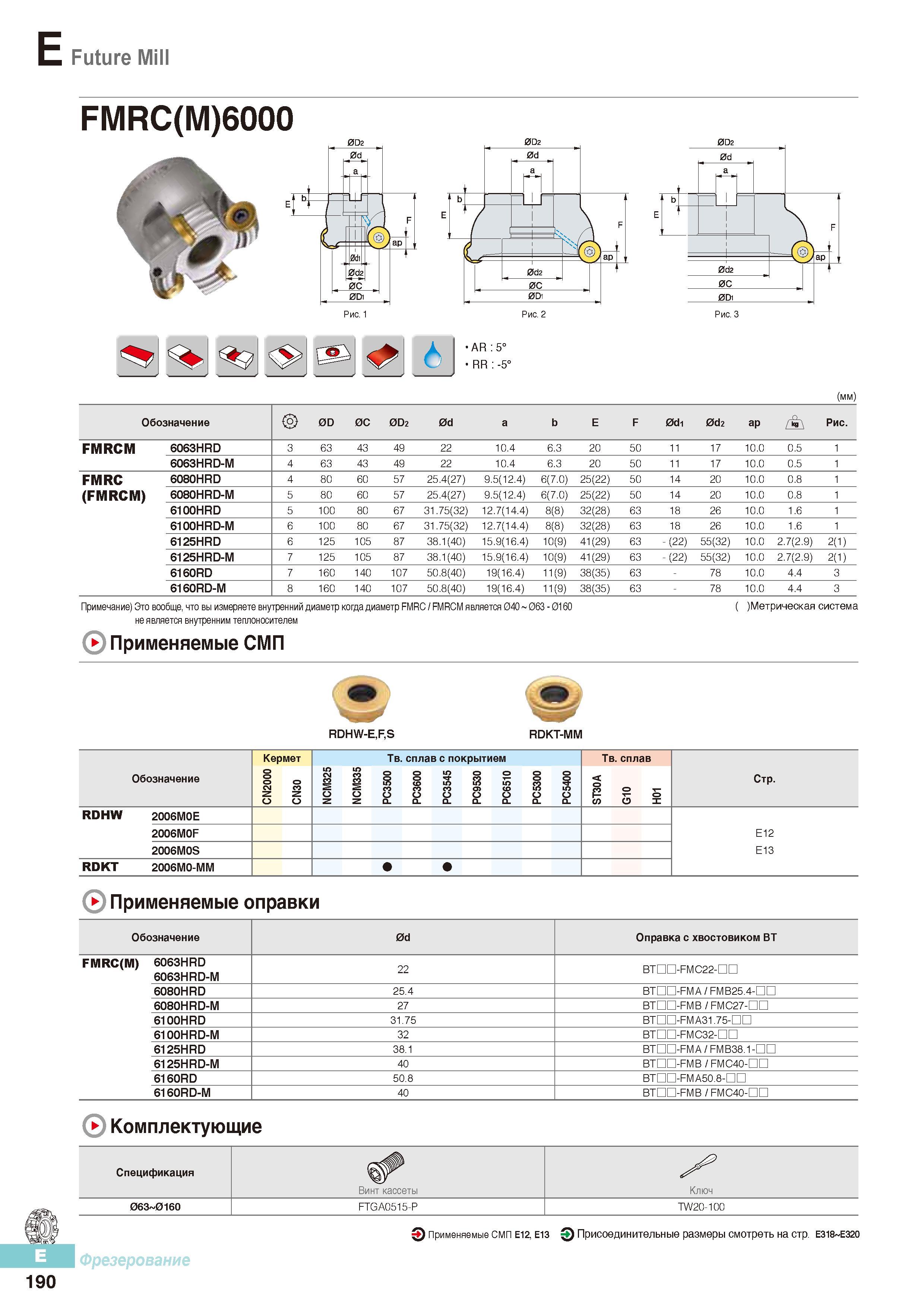

577 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E190

577 Фрезы Korloy Future Mill FMRC(M)6000 Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E190

Фрезы Korloy Future Mill FMRC(M)6000

Фрезы Korloy Future Mill FMRC(M)6000 _ AR:5° RR -5° Обозначение 0D 0С 0D2 0d а b E F 0di 0d2 ар Рис. FMRCM 6063HRD 3 63 43 49 22 10.4 6.3 20 50 11 17 10.0 0.5 1 6063HRD-M 4 63 43 49 22 10.4 6.3 20 50 11 17 10.0 0.5 1 FMRC 6080HRD 4 80 60 57 25.4(27) 9.5(12.4) 6(7.0) 25(22) 50 14 20 10.0 0.8 1 (FMRCM) 6080HRD-M 5 80 60 57 25.4(27) 9.5(12.4) 6(7.0) 25(22) 50 14 20 10.0 0.8 1 6100HRD 5 100 80 67 31.75(32) 12.7(14.4) 8(8) 32(28) 63 18 26 10.0 1.6 1 6100HRD-M 6 100 80 67 31.75(32) 12.7(14.4) 8(8) 32(28) 63 18 26 10.0 1.6 1 6125HRD 6 125 105 87 38.1(40) 15.9(16.4) 10(9) 41(29) 63 - (22) 55(32) 10.0 2.7(2.9) 2(1) 6125HRD-M 7 125 105 87 38.1(40) 15.9(16.4) 10(9) 41(29) 63 - (22) 55(32) 10.0 2.7(2.9) 2(1) 6160RD 7 160 140 107 50.8(40) 19(16.4) 11(9) 38(35) 63 - 78 10.0 4.4 3 6160RD-M 8 160 140 107 50.8(40) 19(16.4) 11(9) 38(35) 63 - 78 10.0 4.4 3 Примечание) Это вообще, что вы измеряете внутренний диаметр когда диаметр FMRC / FMRCM является 040 063 - 0160 не является внутренним теплоносителем Метрическая система Применяемые СМП RDHW-E,F,S RDKT-MM Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр. CN2000 CN30 NCM325 NCM335 РС3500 РС3600 РС3545 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 RDHW 2006М0Е 2006M0F Е12 2006M0S Е13 RDKT 2006М0-ММ Применяемые оправки Обозначение 0d Оправка с хвостовиком ВТ FMRC(M) 6063HRD 6063HRD-M 22 BTDD-FMC22-DD 6080HRD 25.4 BTDD-FMA 1 FMB25.4-DD 6080HRD-M 27 BTDD-FMB/FMC27-DD 6100HRD 31.75 BTDD-FMA31.75-DD 6100HRD-M 32 BTDD-FMC32-DD 6125HRD 38.1 BTDD-FMA / FMB38.1-DD 6125HRD-M 40 BTDD-FMB/FMC40-DD 6160RD 50.8 BTDD-FMA50.8-DD 6160RD-M 40 BTDD-FMB/FMC40-DD Комплектующие Спецификация Винт кассеты Ключ 063 016O FTGA0515-P TW20-100 Применяемые СМП Е12, Е13 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 190
