KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Фрезы Korloy ALPHA MILL Выбор оптимальных режимов резания и способов врезания Тангенциальное врезание Винтовое врезание для глухих отверстий

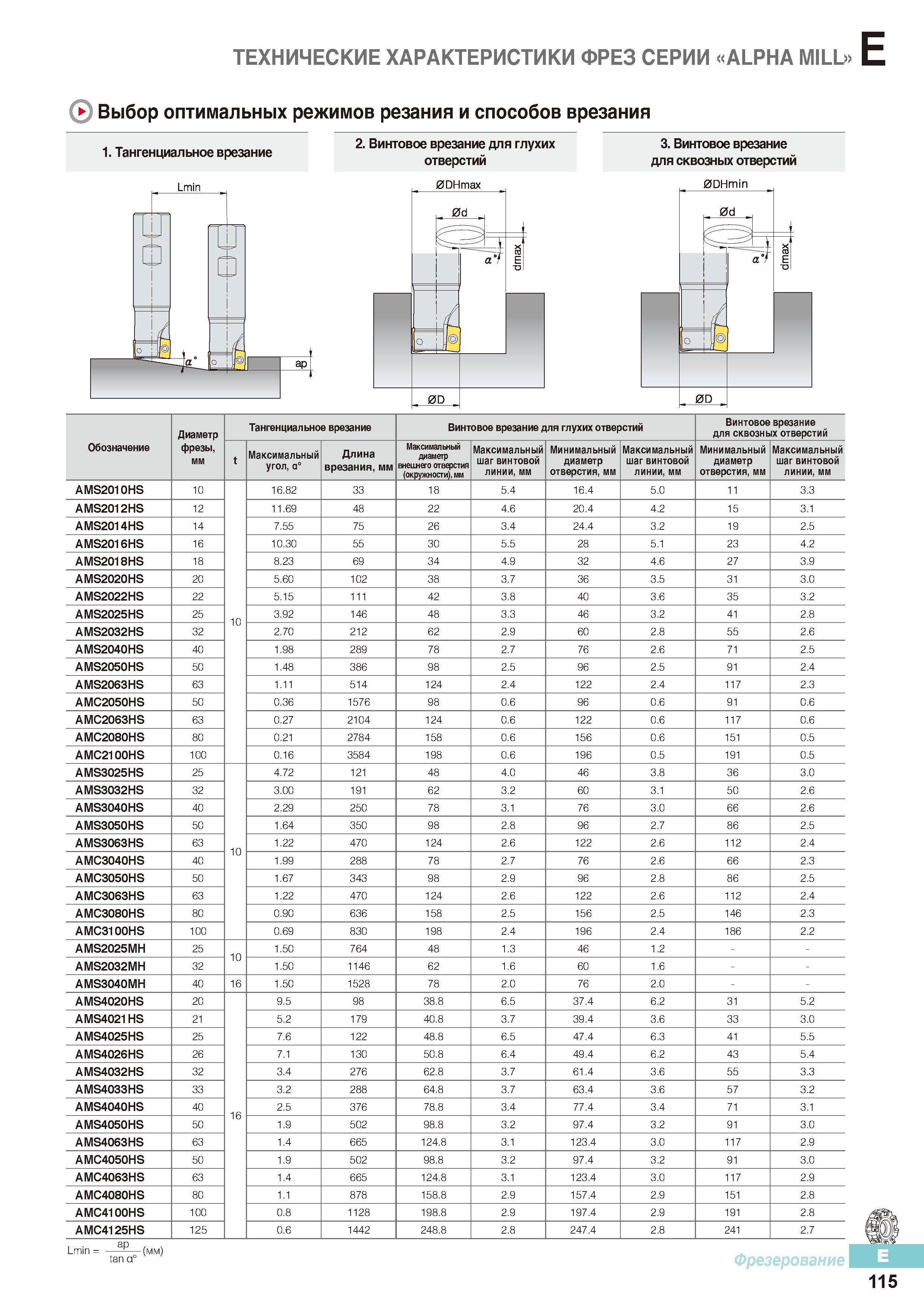

502 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E115

502 Фрезы Korloy ALPHA MILL Выбор оптимальных режимов резания и способов врезания Тангенциальное врезание Винтовое врезание для глухих отверстий Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E115

Фрезы Korloy ALPHA MILL Выбор оптимальных режимов резания и способов врезания Тангенциальное врезание Винтовое врезание для глухих отверстий

Фрезы Korloy ALPHA MILL Выбор оптимальных режимов резания и способов врезания Тангенциальное врезание Винтовое врезание для глухих отверстий _ Винтовое врезание для сквозных отверстий Lmin 0DHmax 0DHmin 0D 0D Диаметр Тангенциальное врезание Винтовое врезание для глухих отверстий Винтовое врезание для сквозных отверстий Обозначение фрезы, мм Максимальный угол, а0 Длина врезания, мм Максимальный диаметр внешего отверстия (окружности), мм Максимальный шаг винтовой линии, мм Минимальный диаметр отверстия, мм Максимальный шаг винтовой линии, мм Минимальный диаметр отверстия, мм Максимальный шаг винтовой линии, мм AMS2010HS 10 16.82 33 18 5.4 16.4 5.0 11 3.3 AMS2012HS 12 11.69 48 22 4.6 20.4 4.2 15 3.1 AMS2014HS 14 7.55 75 26 3.4 24.4 3.2 19 2.5 AMS2016HS 16 10.30 55 30 5.5 28 5.1 23 4.2 AMS2018HS 18 8.23 69 34 4.9 32 4.6 27 3.9 AMS2020HS 20 5.60 102 38 3.7 36 3.5 31 3.0 AMS2022HS 22 5.15 111 42 3.8 40 3.6 35 3.2 AMS2025HS 25 10 3.92 146 48 3.3 46 3.2 41 2.8 AMS2032HS 32 2.70 212 62 2.9 60 2.8 55 2.6 AMS2040HS 40 1.98 289 78 2.7 76 2.6 71 2.5 AMS2050HS 50 1.48 386 98 2.5 96 2.5 91 2.4 AMS2063HS 63 1.11 514 124 2.4 122 2.4 117 2.3 AMC2050HS 50 0.36 1576 98 0.6 96 0.6 91 0.6 AMC2063HS 63 0.27 2104 124 0.6 122 0.6 117 0.6 AMC2080HS 80 0.21 2784 158 0.6 156 0.6 151 0.5 AMC2100HS 100 0.16 3584 198 0.6 196 0.5 191 0.5 AMS3025HS 25 4.72 121 48 4.0 46 3.8 36 3.0 AMS3032HS 32 3.00 191 62 3.2 60 3.1 50 2.6 AMS3040HS 40 2.29 250 78 3.1 76 3.0 66 2.6 AMS3050HS 50 1.64 350 98 2.8 96 2.7 86 2.5 AMS3063HS 63 10 1.22 470 124 2.6 122 2.6 112 2.4 AMC3040HS 40 1.99 288 78 2.7 76 2.6 66 2.3 AMC3050HS 50 1.67 343 98 2.9 96 2.8 86 2.5 AMC3063HS 63 1.22 470 124 2.6 122 2.6 112 2.4 AMC3080HS 80 0.90 636 158 2.5 156 2.5 146 2.3 AMC3100HS 100 0.69 830 198 2.4 196 2.4 186 2.2 AMS2025MH 25 10 1.50 764 48 1.3 46 1.2 - AMS2032MH 32 1.50 1146 62 1.6 60 1.6 - AMS3040MH 40 16 1.50 1528 78 2.0 76 2.0 - AMS4020HS 20 9.5 98 38.8 6.5 37.4 6.2 31 5.2 AMS4021HS 21 5.2 179 40.8 3.7 39.4 3.6 33 3.0 AMS4025HS 25 7.6 122 .8 8. 4 6.5 47.4 6.3 41 5.5 AMS4026HS 26 7.1 130 50.8 6.4 49.4 6.2 43 5.4 AMS4032HS 32 3.4 276 62.8 3.7 61.4 3.6 55 3.3 AMS4033HS 33 3.2 288 64.8 3.7 63.4 3.6 57 3.2 AMS4040HS 40 16 2.5 376 78.8 3.4 77.4 3.4 71 3.1 AMS4050HS 50 1.9 502 98.8 3.2 97.4 3.2 91 3.0 AMS4063HS 63 1.4 665 124.8 3.1 123.4 3.0 117 2.9 AMC4050HS 50 1.9 502 98.8 3.2 97.4 3.2 91 3.0 AMC4063HS 63 1.4 665 124.8 3.1 123.4 3.0 117 2.9 AMC4080HS 80 1.1 878 158.8 2.9 157.4 2.9 151 2.8 AMC4100HS 100 0.8 1128 198.8 2.9 197.4 2.9 191 2.8 AMC4125HS 125 0.6 1442 248.8 2.8 247.4 2.8 241 2.7 Lmin = ap - (мм) Фрезерование 115 tan a ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗ СЕРИИ
