WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Фрезы грибковые Walter F 2243 со сменными режущими пластинами Фасонная обработка T-образных пазов по DIN 650 Хвостовик фрезерного инструмента по DIN 1835-B

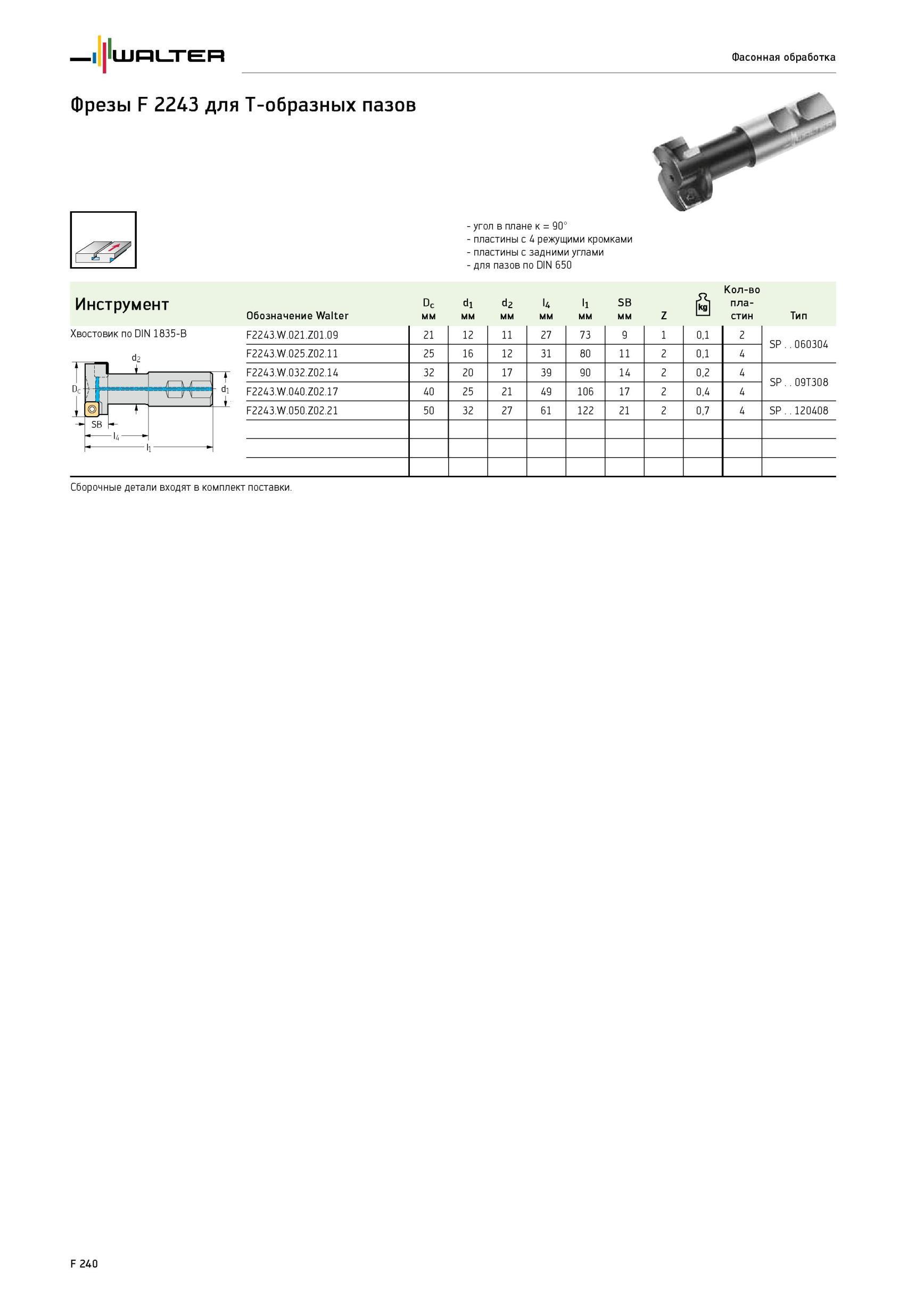

1890 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F240

1890 Фрезы грибковые Walter F 2243 со сменными режущими пластинами Фасонная обработка T-образных пазов по DIN 650 Хвостовик фрезерного инструмента по DIN 1835-B Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F240

Фрезы грибковые Walter F 2243 со сменными режущими пластинами Фасонная обработка T-образных пазов по DIN 650 Хвостовик фрезерного инструмента по DIN 1835-B

Фрезы грибковые Walter F 2243 со сменными режущими пластинами Фасонная обработка T-образных пазов по DIN 650 Хвостовик фрезерного инструмента по DIN 1835-B _ Количество пластин Тип F2243.W.021.Z01.09 21 12 11 27 73 9 1 0,1 2 SP..060304 F2243.W.025.Z02.11 25 16 12 31 80 11 2 0,1 4 F2243.W.032.Z02.14 32 20 17 39 90 14 2 0,2 4 SP..09T308 F2243.W.040.Z02.17 40 25 21 49 106 17 2 0,4 4 F2243.W.050.Z02.21 50 32 27 61 2 2 21 2 0,7 4 SP..120408 Сборочные детали входят в комплект поставки. F 240 Фрезы грибковые Walter F 2243 со сменными режущими пластинами Фасонная обработка T-образных пазов по DIN 650 Хвостовик фрезерного инструмента по DIN 1835-B Фасонная обработка Фрезы F 2243 для T-образных пазов Хвостовик по DIN 1835-B - угол в плане к = 90° - пластины с 4 режущими кромками - пластины с задними углами - для пазов по DIN 650 Инструмент Обозначение Walter Dc мм d1 мм d2 мм u мм l1 мм SB мм Z
