Фрезы гребенчатые насадные с режущими пластинами из твердого сплава Диапазон диаметров фрез 36-52 мм Для фрезерования внутренней и наружной резьбы

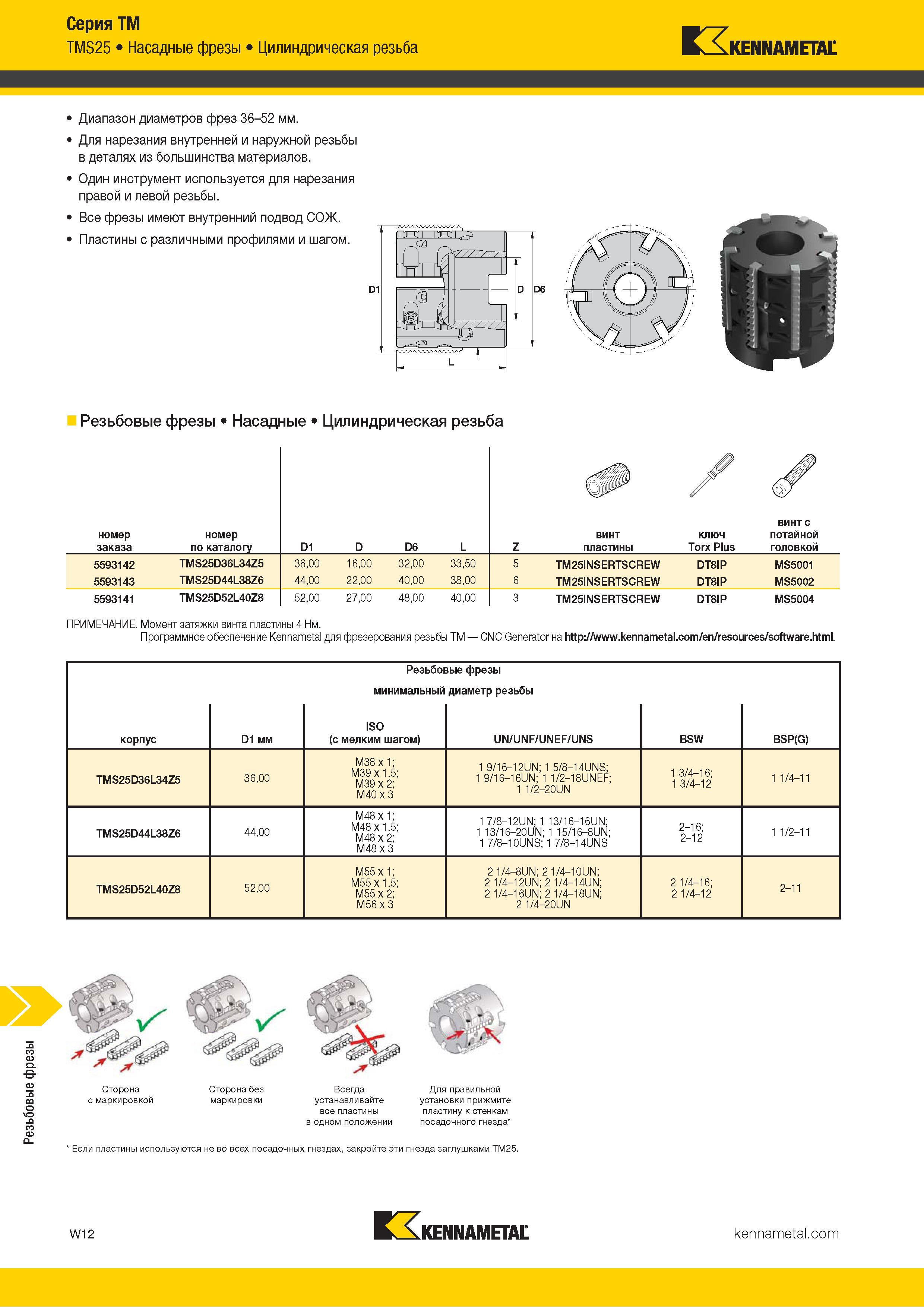

1618 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.W12

1618 Фрезы гребенчатые насадные с режущими пластинами из твердого сплава Диапазон диаметров фрез 36-52 мм Для фрезерования внутренней и наружной резьбы Каталог KENNAMETAL 2018 Режущий инструмент для обработки отверстий в металлах и сплавах Быстрорежущие метчики и раскатники Сборные фрезы с СРП и твердосплавные Стр. W12

Фрезы гребенчатые насадные с режущими пластинами из твердого сплава Диапазон диаметров фрез 36-52 мм Для фрезерования внутренней и наружной резьбы

Фрезы гребенчатые насадные с режущими пластинами из твердого сплава Диапазон диаметров фрез 36-52 мм Для фрезерования внутренней и наружной резьбы _ в деталях из большинства материалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. Резьбовые фрезы Насадные Цилиндрическая резьба номер заказа номер по каталогу D1 D D6 L Z винт пластины ключ Torx Plus винт с потайной головкой 5593142 TMS25D36L34Z5 36,00 16,00 32,00 33,50 5 TM25INSERTSCREW DT8IP MS5001 5593143 TMS25D44L38Z6 44,00 22,00 40,00 38,00 6 TM25INSERTSCREW DT8IP MS5002 5593141 TMS25D52L40Z8 52,00 27,00 48,00 40,00 3 TM25INSERTSCREW DT8IP MS5004 ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. Программное обеспечение Kennametal для фрезерования резьбы TM CNC Generator на http://www. /en/resources/software.html. корпус D1 мм Резьбо минимальный ISO (с мелким шагом) зые фрезы диаметр резьбы UN/UNF/UNEF/UNS BSW BSP(G) TMS25D36L34Z5 36,00 M38 x 1; M39 x 1.5; M39 x 2; M40 x 3 1 9/16-12UN; 1 5/8-14UNS; 1 9/16-16UN; 1 1/2-18UNEF; 1 1/2-20UN 1 3/4-16; 1 3/4-12 1 1/4-11 TMS25D44L38Z6 44,00 M48 x 1; M48 x 1.5; M48 x 2; M48 x 3 1 7/8-12UN; 1 13/16-16UN; 1 13/16-20UN; 1 15/16-8UN; 1 7/8-10UNS; 1 7/8-14UNS 2-16; 2-12 1 1/2-11 TMS25D52L40Z8 52,00 M55 x 1; M55 x 1.5; M55 x 2; M56 x 3 2 1/4-8UN; 2 1/4-10UN; 2 1/4-12UN; 2 1/4-14UN; 2 1/4-16UN; 2 1/4-18UN; 2 1/4-20UN 2 1/4-16; 21/4-12 2-11 Сторона с маркировкой Сторона без маркировки Всегда устанавливайте все пластины в одном положении Для правильной установки прижмите пластину к стенкам посадочного гнезда Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM25. W12 Kennametal Серия ТМ TMS25 Насадные фрезы Цилиндрическая резьба Kennametal
