1938 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F288

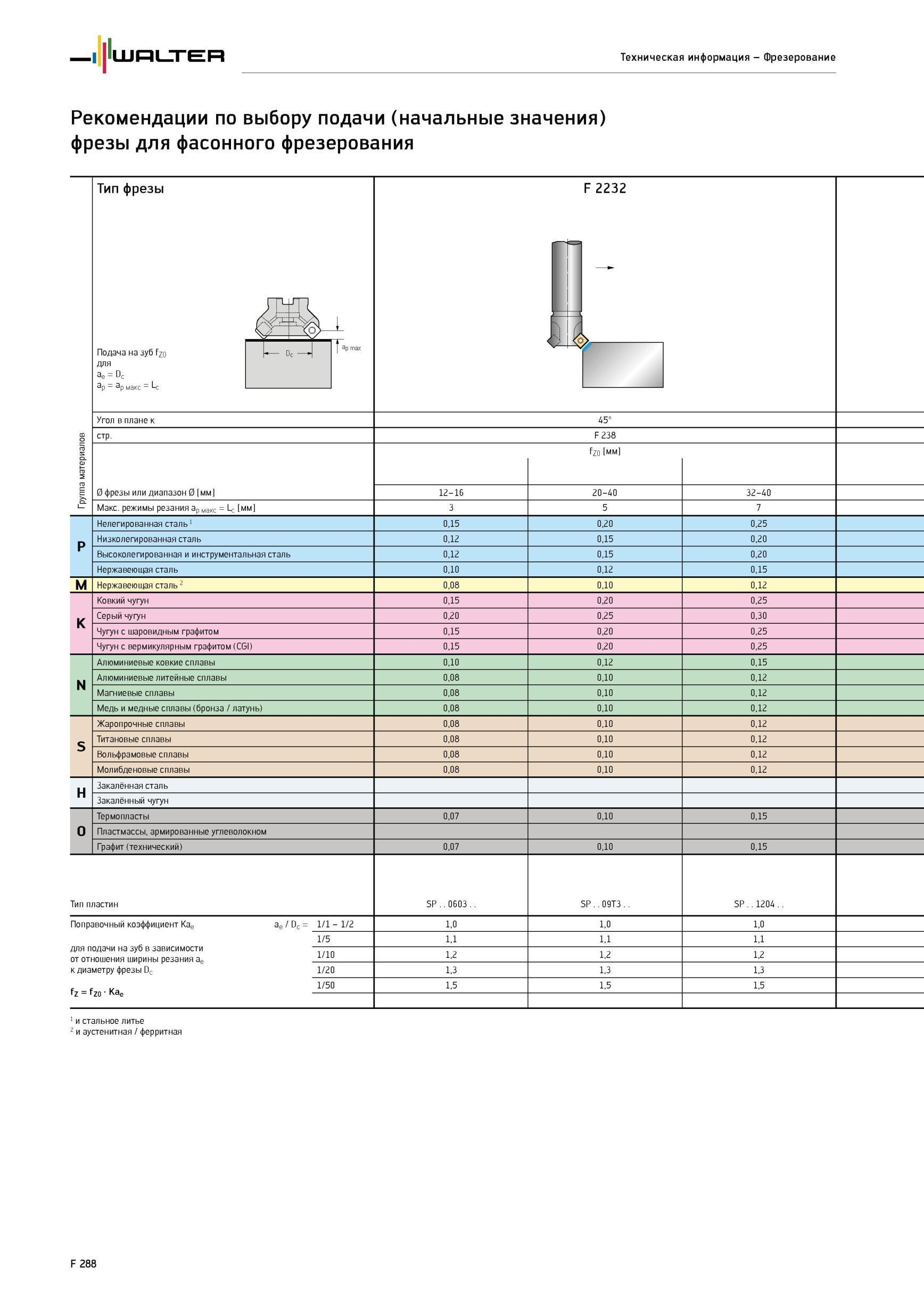

1938 Фрезерование Walter Рекомендации по выбору подачи (начальные значения) фрезы для фасонного фрезерования Группа материалов Тип фрезы F 2232 Подача на зуб fzo д Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F288

Фрезерование Walter Рекомендации по выбору подачи (начальные значения) фрезы для фасонного фрезерования Группа материалов Тип фрезы F 2232 Подача на зуб fzo д

Фрезерование Walter Рекомендации по выбору подачи (начальные значения) фрезы для фасонного фрезерования Группа материалов Тип фрезы F 2232 Подача на зуб fzo для ae Dc 1 Dc - j Ap max V- LA f Угол в плане к 45° стр. F 238 Диаметр фрезы или диапазон 0 мм fz0 мм 12-16 20-40 32-40 Макс. режимы резания ap макс Lc мм 3 5 р Нелегированная сталь 1 0,15 0,20 0,25 Низколегированная сталь 0,12 0,15 0,20 Высоколегированная и инструментальная сталь 0,12 0,15 0,20 Нержавеющая сталь 0,10 0,12 0,15 M Нержавеющая сталь 2 0,08 0,10 0,12 K Ковкий чугун 0,15 0,20 0,25 Серый чугун 0,20 0,25 0,30 Чугун с шаровидным графитом 0,15 0,20 0,25 Чугун с вермикулярным графитом (CGI) 0,15 0,20 0,25 N Алюминиевые ковкие сплавы 0,10 0,12 0,15 Алюминиевые литейные сплавы 0,08 0,10 0,12 Магниевые сплавы 0,08 0,10 0,12 Медь и медные сплавы (бронза / латунь) 0,08 0,10 0,12 S Жаропрочные сплавы 0,08 0,10 0,12 Титановые сплавы 0,08 0,10 0,12 Вольфрамовые сплавы 0,08 0,10 0,12 Молибденовые сплавы 0,08 0,10 0,12 H Закалённая сталь Закалённый чугун O Термопласты 0,07 0,10 0,15 Пластмассы, армированные углеволокном Графит (технический) 0,07 0,10 0,15 Тип пластин SP 0603 SP..09T3 4 20 P 5 Поправочный коэффициент Kae ae для подачи на зуб в зависимости от отношения ширины резания ae к диаметру фрезы Dc fZ fZ0 Kae еч Dc 1,0 1,0 1,0 1/5 1,1 1,1 1,1 1/10 1,2 1,2 1,2 1/20 1,3 1,3 1,3 1/50 1,5 1,5 1,5 1 и стальное литье 2 и аустенитная / ферритная F 288 Техническая информация -
