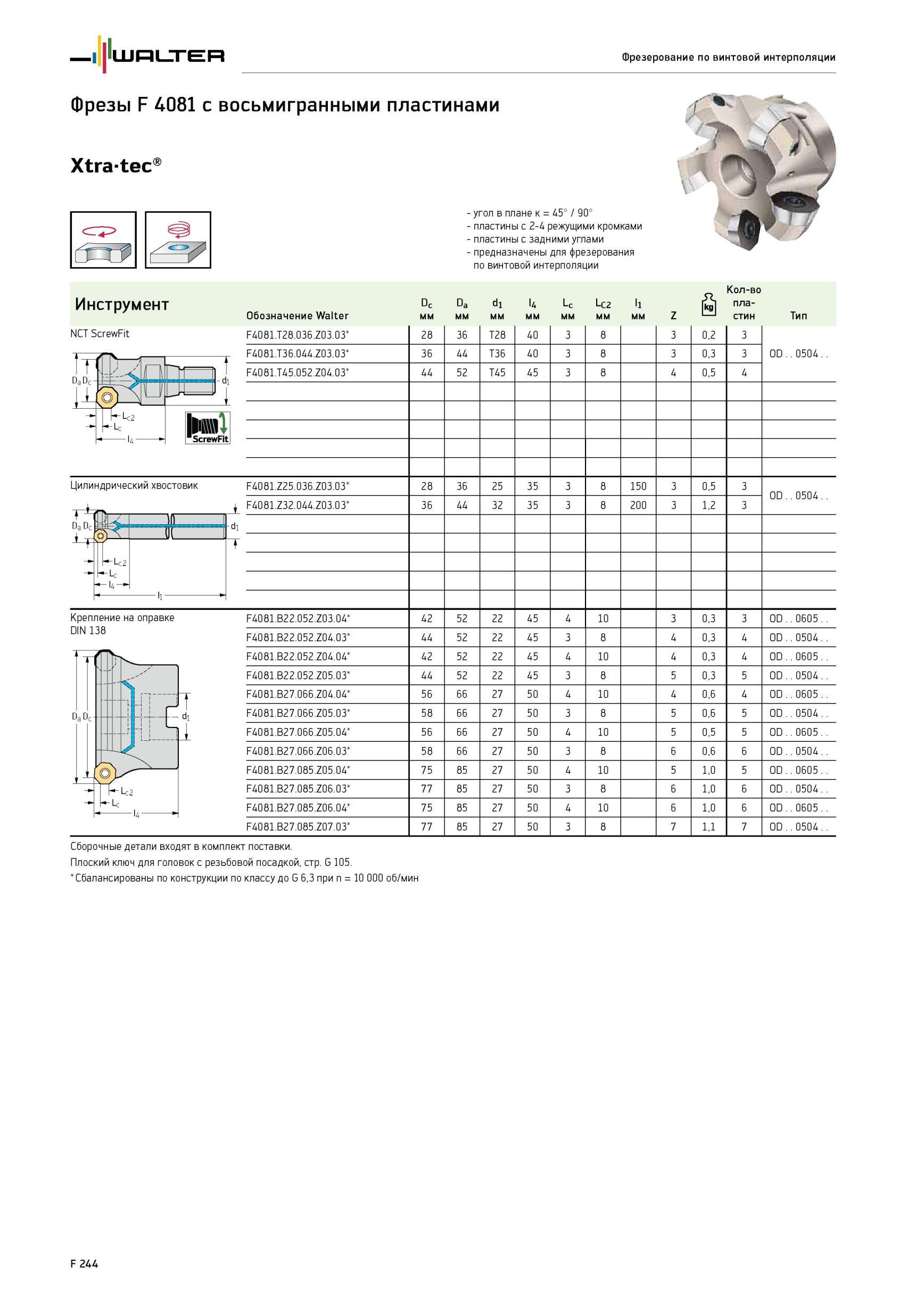

1894 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F244

1894 Фрезерование по винтовой интерполяции Фрезы Walter F 4081 с восьмигранными пластинами Xtra-tec Инструмент Обозначение угол в плане к 45° / 90° пластины с 2-4 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F244

Фрезерование по винтовой интерполяции Фрезы Walter F 4081 с восьмигранными пластинами Xtra-tec Инструмент Обозначение угол в плане к 45° / 90° пластины с 2-4

Фрезерование по винтовой интерполяции Фрезы Walter F 4081 с восьмигранными пластинами Xtra-tec Инструмент Обозначение угол в плане к 45° / 90° пластины с 2-4 режущими кромками пластины с задними углами - предназначены для фрезерования по винтовой интерполяции d1 мм U мм Lc2 мм l1 мм Количество пластин Тип F4081.T28.036.Z03.03 28 36 T28 40 3 8 3 0,2 3 OD 0504. F4081.T36.044.Z03.03 36 44 T36 40 3 8 3 0,3 3 F4081.T45.052.Z04.03 44 52 T45 45 3 8 4 0,5 4 F4081.Z25.036.Z03.03 28 36 25 35 3 8 150 3 0,5 3 OD 0504. F4081.Z32.044.Z03.03 36 44 32 35 3 8 200 3 1,2 3 F4081.B22.052.Z03.04 42 52 22 45 4 10 3 0,3 3 OD 0605. F4081.B22.052.Z04.03 44 52 22 45 3 8 4 0,3 4 OD 0504. F4081.B22.052.Z04.04 42 52 22 45 4 10 4 0,3 4 OD 0605. F4081.B22.052.Z05.03 44 52 22 45 3 8 5 0,3 5 OD 0504. F4081.B27.066.Z04.04 56 66 27 50 4 10 4 0,6 4 OD 0605. F4081.B27.066.Z05.03 58 66 27 50 3 8 5 0,6 5 OD 0504. F4081.B27.066.Z05.04 56 66 27 50 4 10 5 0,5 5 OD 0605. F4081.B27.066.Z06.03 58 66 27 50 3 8 6 0,6 6 OD 0504. F4081.B27.085.Z05.04 75 85 27 50 4 10 5 1,0 5 OD 0605. F4081.B27.085.Z06.03 77 85 27 50 3 8 6 1,0 6 OD 0504. F4081.B27.085.Z06.04 75 85 27 50 4 10 6 1,0 6 OD 0605. F4081.B27.085.Z07.03 77 85 27 50 3 8 7 1,1 7 OD 0504 поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. Сбалансированы по конструкции по классу до G 6,3 при n 10 000 об/мин D L с a с Z мм F 244 NCT ScrewFit Цилиндрический хвостовик Крепление на оправке DIN 138
