1832 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F182

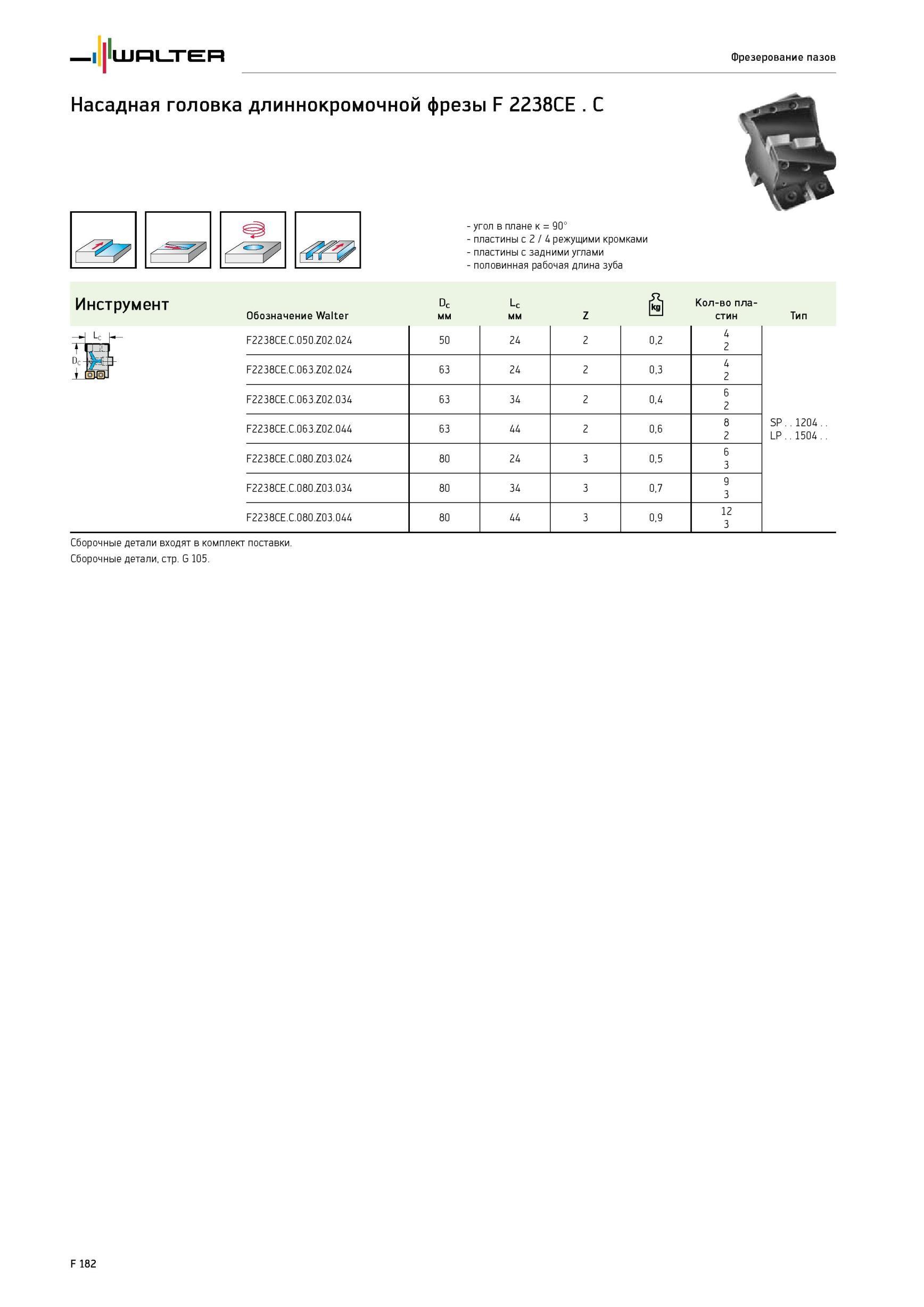

1832 Фрезерование пазов Насадная головка длиннокромочной фрезы Walter F 2238CE C угол в плане к 90° пластины с 2 / 4 режущими кромками пластины с задними углами - Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F182

Фрезерование пазов Насадная головка длиннокромочной фрезы Walter F 2238CE C угол в плане к 90° пластины с 2 / 4 режущими кромками пластины с задними углами -

Фрезерование пазов Насадная головка длиннокромочной фрезы Walter F 2238CE C угол в плане к 90° пластины с 2 / 4 режущими кромками пластины с задними углами - половинная рабочая длина зуба Инструмент Обозначение Dc мм Lc мм Z Количество пластин Тип F2238CE.C.050.Z02.024 50 24 2 0,2 4 2 Жт F2238CE.C.063.Z02.024 63 24 2 0,3 4 2 F2238CE.C.063.Z02.034 63 34 2 0,4 6 2 F2238CE.C.063.Z02.044 63 44 2 0,6 8 2 SP..1204 LP 1504 F2238CE.C.080.Z03.024 80 24 3 0,5 6 3 F2238CE.C.080.Z03.034 80 34 3 0,7 9 3 F2238CE.C.080.Z03.044 80 44 3 0,9 12 3 Сборочные детали входят в комплект поставки. Сборочные детали, стр. G 105. F 182
