Фрезерование пазов японскими твердосплавными фрезами При достаточной жесткости станка и обрабатываемого материала и оптимальных параметрах —>

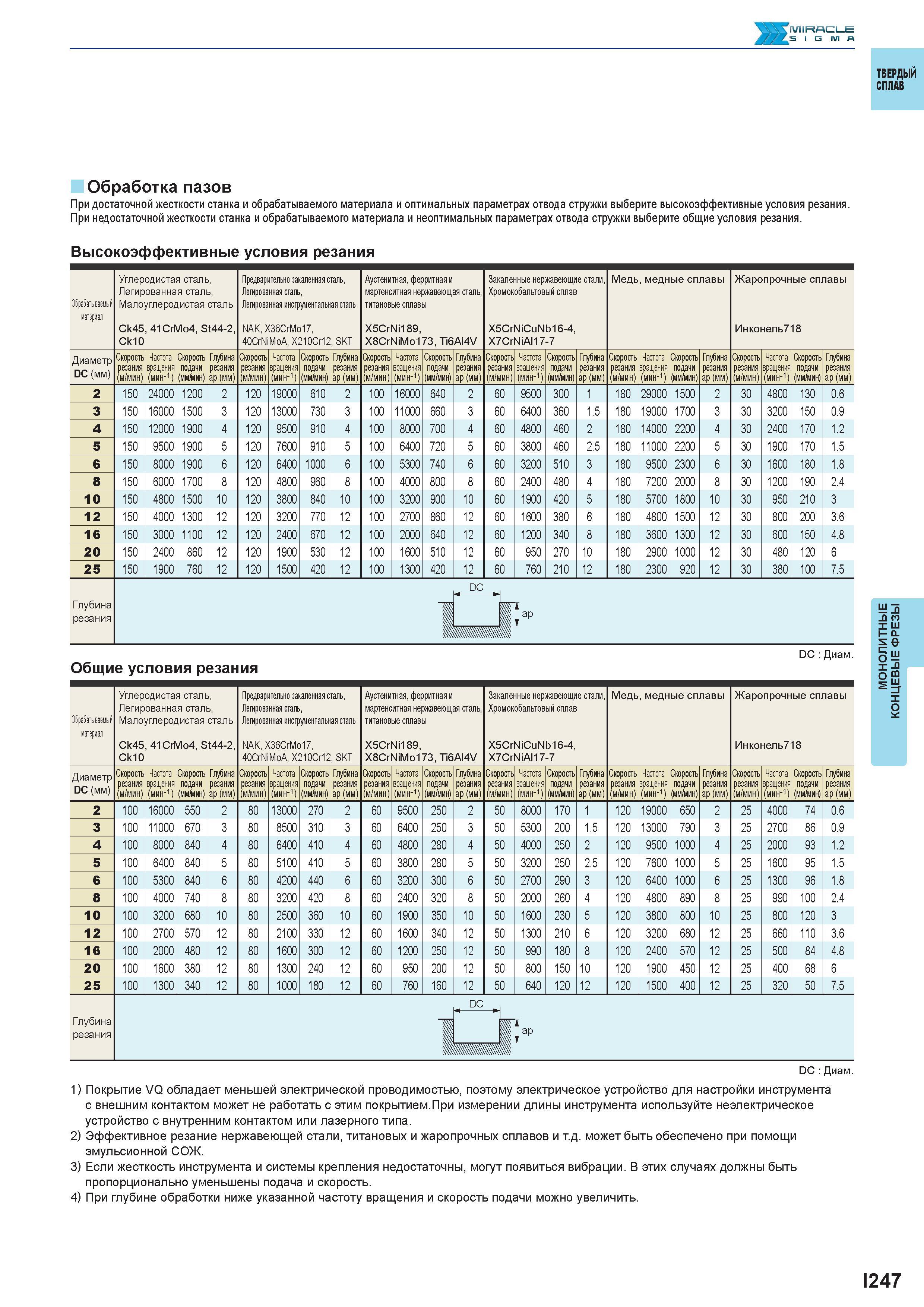

799 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.I247

799 Фрезерование пазов японскими твердосплавными фрезами При достаточной жесткости станка и обрабатываемого материала и оптимальных параметрах —> Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I247

Фрезерование пазов японскими твердосплавными фрезами При достаточной жесткости станка и обрабатываемого материала и оптимальных параметрах —>

Фрезерование пазов японскими твердосплавными фрезами При достаточной жесткости станка и обрабатываемого материала и оптимальных параметрах —> _ отвода стружки выберите высокоэффективные условия резания. При недостаточной жесткости станка и обрабатываемого материала и неоптимальных параметрах отвода стружки выберите общие условия резания. Высокоэффективные условия резания Обрабатываемый материал Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь Ck45, 41CrMo4, St44-2, Ck10 Предварительно закаленная сталь, Легированная сталь, Легированная инструментальная сталь NAK, X36CrMo17, 40CrNiMoA, X210Cr12, SKT Аустенитная, ферритная и мартенситная нержавеющая сталь, титановые сплавы X5CrNi189, X8CrNiMo173, Ti6Al4V Закаленные нержавеющие стали, Хромокобальтовый сплав X5CrNiCuNb16-4, X7CrNiAl17-7 Медь, медные сплавы Жаропрочные сплавы Инконель718 Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (ми/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap(мм) 2 150 24000 1200 2 120 19000 610 2 100 16000 0 6 2 60 9500 300 1 180 29000 1500 2 30 4800 130 0.6 3 150 16000 1500 3 120 13000 0 3 7 3 100 11000 0 6 6 3 60 6400 0 6 3 1.5 180 19000 1700 3 30 3200 150 0.9 4 150 12000 1900 4 120 9500 910 4 100 8000 0 0 7 4 60 4800 0 6 4 2 180 14000 2200 4 30 2400 170 1.2 5 150 9500 1900 5 120 7600 910 5 100 6400 0 2 7 5 60 3800 0 6 4 2.5 180 11000 2200 5 30 1900 170 1.5 6 150 8000 1900 6 120 6400 1000 6 100 5300 0 4 7 6 60 3200 510 3 180 9500 2300 6 30 1600 180 1.8 8 150 6000 1700 8 120 4800 0 6 9 8 100 4000 800 8 60 2400 0 8 4 4 180 7200 2000 8 30 1200 190 2.4 10 150 4800 1500 10 120 3800 0 4 8 10 100 3200 900 10 60 1900 0 2 4 5 180 5700 1800 10 30 0 5 9 210 3 12 150 4000 1300 12 120 3200 0 7 7 12 100 2700 0 6 8 12 60 1600 0 8 3 6 180 4800 1500 12 30 800 200 .6 3. 16 0 5 3000 1100 12 0 2 2400 0 7 6 12 100 2000 0 4 6 12 60 1200 0 4 3 8 180 3600 1300 12 30 600 150 4.8 20 150 2400 0 6 8 12 120 1900 0 3 5 12 100 1600 510 12 60 0 5 9 0 7 2 10 180 2900 1000 12 30 0 8 4 120 6 25 150 1900 760 12 120 1500 420 12 100 1300 0 2 4 12 60 760 210 12 180 2300 920 12 30 380 100 7.5 Глубина резания DC ШМШМШ, Tap Общие условия резания DC Диаметр Обрабатываемый материал Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь Ck45, 41CrMo4, St44-2, Ck10 Предварительно закаленная сталь, Легированная сталь, Легированная инструментальная сталь NAK, X36CrMo17, 40CrNiMoA, X210Cr12, SKT Аустенитная, ферритная и мартенситная нержавеющая сталь, титановые сплавы X5CrNi189, X8CrNiMo173,Ti6Al4V Закаленные нержавеющие стали, Хромокобальтовый сплав X5CrNiCuNb16-4, X7CrNiAl17-7 Медь, медные сплавы Жаропрочные сплавы Инконель718 Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1 ) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1 ) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1 ) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) 2 100 16000 550 2 80 13000 270 2 60 9500 250 2 50 8000 170 1 120 19000 650 2 25 4000 74 0.6 3 100 11000 670 3 80 8500 310 3 60 6400 250 3 50 5300 200 1.5 120 13000 790 3 22 2700 86 0.9 4 100 8000 840 4 80 6400 410 4 60 4800 0 8 2 4 50 4000 0 5 2 2 120 9500 1000 4 22 2000 93 1.2 5 100 6400 0 4 8 5 80 5100 410 5 60 3800 0 8 2 5 50 3200 0 5 2 2.5 120 7600 1000 5 22 1600 95 1.5 6 100 5300 0 4 8 6 80 4200 0 4 4 6 60 3200 300 6 50 2700 0 9 2 3 120 6400 1000 6 22 1300 96 1.8 8 100 4000 0 4 7 8 80 3200 0 2 4 8 60 2400 0 2 3 8 50 2000 0 6 2 4 120 4800 0 9 8 8 22 0 9 9 100 2.4 10 100 3200 680 10 80 2500 360 10 60 1900 350 10 50 1600 230 5 120 3800 800 10 25 800 120 3 12 100 2700 0 7 5 12 80 2100 330 12 60 1600 0 4 3 12 50 1300 210 6 120 3200 0 8 6 12 25 0 6 6 110 3.6 16 100 2000 0 8 4 12 80 1600 300 12 60 1200 0 5 2 12 50 0 9 9 180 8 120 2400 0 7 5 12 25 500 84 4.8 20 100 1600 0 8 3 12 80 1300 0 4 2 12 60 950 200 12 50 800 150 10 120 1900 0 5 4 12 25 400 68 6 25 100 1300 340 12 80 1000 180 12 60 760 160 12 50 640 120 12 120 1500 400 12 25 320 50 7.5 Глубина резания ap DC Диаметр 1) Покрытие VQ обладает меньшей электрической проводимостью, поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием.При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективное резание нержавеющей стали, титановых и жаропрочных сплавов и т.д. можетбытьобеспечено при помощи эмульсионной СОЖ. 3) Если жесткость инструмента и системы крепления недостаточны, могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. 4) При глубине обработки ниже указанной частоту вращения и скорость подачи можно увеличить. I247 Монолитные концевые фрезы Твердый сплав
