Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

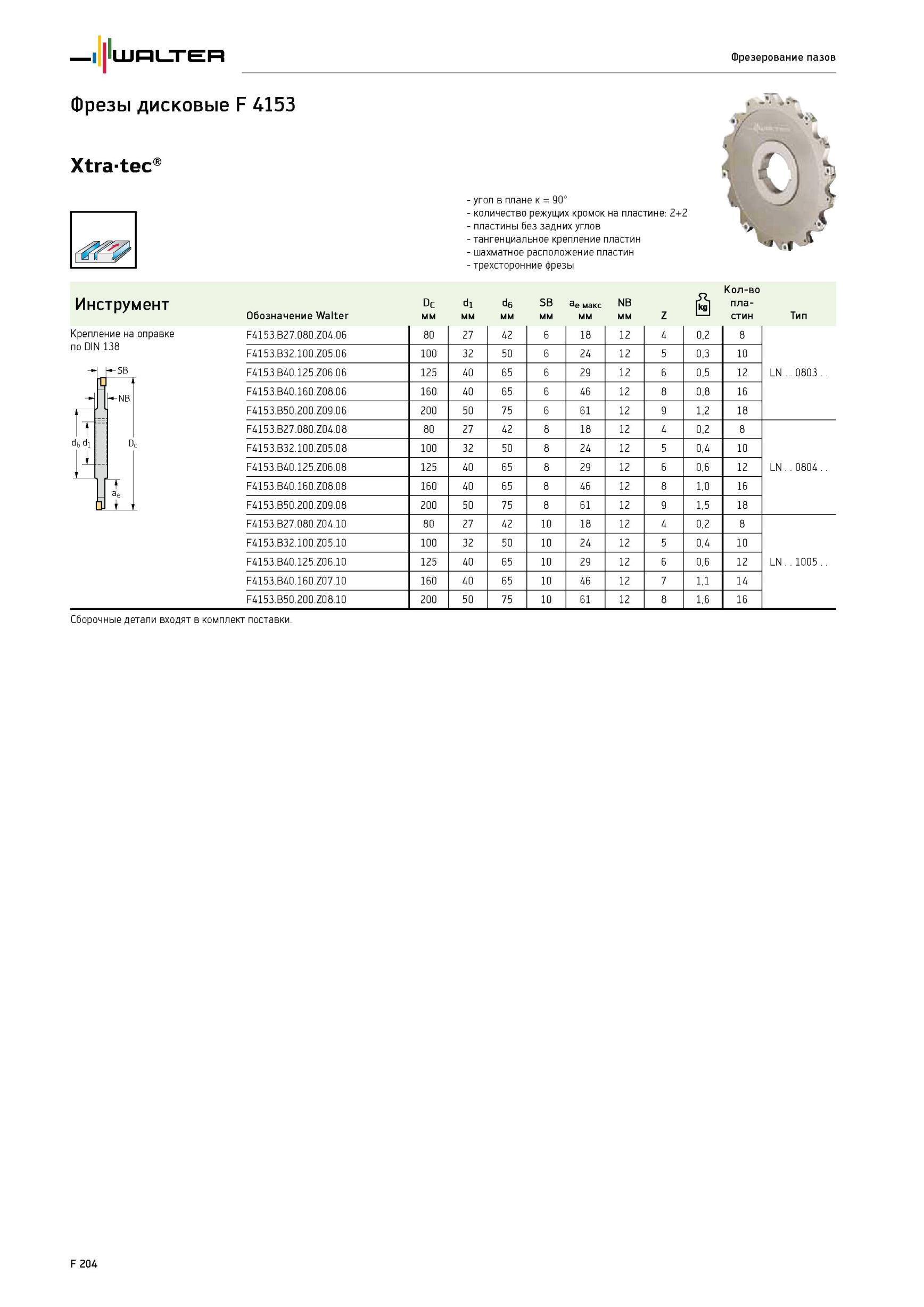

1854 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F204

1854 Фрезерование пазов Фрезы дисковые Walter F 4153 Xtra-tec Инструмент Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F204

Фрезерование пазов Фрезы дисковые Walter F 4153 Xtra-tec Инструмент Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2

Фрезерование пазов Фрезы дисковые Walter F 4153 Xtra-tec Инструмент Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2+2 пластины без задних углов - тангенциальное крепление пластин - шахматное расположение пластин - трехсторонние фрезы Обозначение Dc мм d1 мм d6 мм SB мм ae макс мм NB мм Z Количество пластин Тип F4153.B27.080.Z04.06 80 27 42 6 18 12 4 0,2 8 F4153.B32.100.Z05.06 100 32 50 6 24 12 5 0,3 10 F4153.B40.125.Z06.06 125 40 65 6 29 12 6 0,5 12 LN..0803.. F4153.B40.160.Z08.06 160 40 65 6 46 12 8 0,8 16 F4153.B50.200.Z09.06 200 50 75 6 61 12 9 1,2 18 F4153.B27.080.Z04.08 80 27 42 8 18 12 4 0,2 8 F4153.B32.100.Z05.08 100 32 50 8 24 12 5 0,4 10 F4153.B40.125.Z06.08 125 40 65 8 29 12 6 0,6 12 LN..0804.. F4153.B40.160.Z08.08 160 40 65 8 46 12 8 1,0 16 F4153.B50.200.Z09.08 200 50 75 8 61 12 9 1,5 18 F4153.B27.080.Z04.10 80 27 42 10 18 12 4 0,2 8 F4153.B32.100.Z05.10 100 32 50 10 24 12 5 0,4 10 F4153.B40.125.Z06.10 125 40 65 10 29 12 6 0,6 12 LN ..1005 F4153.B40.160.Z07.10 160 40 65 10 46 12 7 1,1 14 F4153.B50.200.Z08.10 200 50 75 10 61 12 8 1,6 16 Сборочные детали входят в комплект поставки. F 204




См.также / See also :

Расчетные формулы при фрезеровании

Фрезерный инструмент Walter Фрезы насадные и концевые со сменными пластинами


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

1851 Фрезерование пазов Сборочные детали Dc мм Винт пластины Момент затяжки 80-160 FS2076 (Torx 6 IP) 0,6 Нм Комплектующие Dc мм Рукоятка динамометрической отвёртк Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2011851 1852 Фрезерование пазов Фрезы дисковые Walter F 4053 BN Xtra-tec Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2+2 пласт Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2021852 1853 Фрезерование пазов Сборочные детали Dc мм Винт пластины Момент затяжки 80-160 FS2076 (Torx 6 IP) 0,6 Нм Комплектующие Dc мм Рукоятка динамометрической отвёртк Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2031853 1855 Фрезерование пазов Сборочные детали Тип пластин LN 0803 LN 0804 LN 1005 Винт пластины Момент затяжки FS2077 (Torx 9 IP) 1,5 Нм FS2078 (Torx 9 IP) 1,5 Нм FS208 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2051855 1856 Фрезерование пазов Фрезы дисковые Walter F 4153 BN Xtra-tec Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2+2 пласт Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2061856 1857 Фрезерование пазов Сборочные детали Тип пластин LN 0803 LN 0804 LN 1005 Винт пластины Момент затяжки FS2077 (Torx 9 IP) 1,5 Нм FS2078 (Torx 9 IP) 1,5 Нм FS208 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2071857
