Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

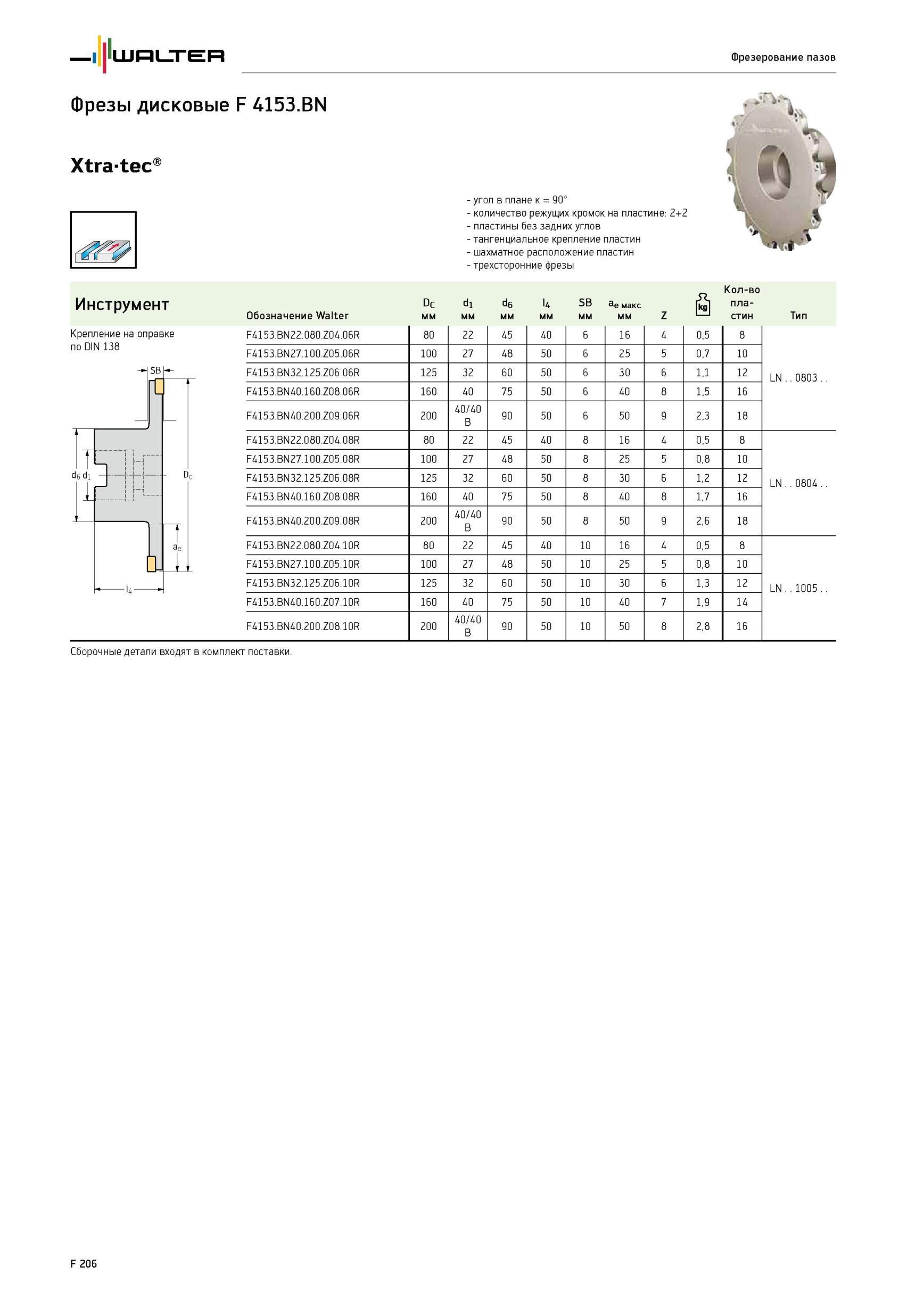

1856 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F206

1856 Фрезерование пазов Фрезы дисковые Walter F 4153 BN Xtra-tec Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2+2 пласт Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F206

Фрезерование пазов Фрезы дисковые Walter F 4153 BN Xtra-tec Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2+2 пласт

Фрезерование пазов Фрезы дисковые Walter F 4153.BN Xtra-tec Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2+2 пластины без задних углов - тангенциальное крепление пластин - шахматное расположение пластин - трехсторонние фрезы Инструмент Обозначение Dc мм d1 мм d6 мм U мм SB ae макс мм Z Количество kgl пластин Тип F4153.BN22.080.Z04.06R 80 22 45 40 6 16 4 0,5 8 LN..0803.. F4153.BN27.100.Z05.06R 100 27 48 50 6 25 5 0,7 10 F4153.BN32.125.Z06.06R 125 32 60 50 6 30 6 1,1 12 F4153.BN40.160.Z08.06R 160 40 75 50 6 40 8 1,5 16 F4153.BN40.200.Z09.06R 200 40/40 B 90 50 6 50 9 2,3 18 F4153.BN22.080.Z04.08R 80 22 45 40 8 16 4 0,5 8 LN..0804.. F4153.BN27.100.Z05.08R 100 27 48 50 8 25 5 0,8 10 F4153.BN32.125.Z06.08R 125 32 60 50 8 30 6 1,2 12 F4153.BN40.160.Z08.08R 160 40 75 50 8 40 8 1,7 16 F4153.BN40.200.Z09.08R 200 40/40 B 90 50 8 50 9 2,6 18 F4153.BN22.080.Z04.10R 80 22 45 40 10 16 4 0,5 8 LN ..1005 F4153.BN27.100.Z05.10R 100 27 48 50 10 25 5 0,8 10 F4153.BN32.125.Z06.10R 125 32 60 50 10 30 6 1,3 12 F4153.BN40.160.Z07.10R 160 40 75 50 10 40 7 1,9 14 F4153.BN40.200.Z08.10R 200 40/40 B 90 50 10 50 8 2,8 16 Сборочные детали входят в комплект поставки. F 206




См.также / See also :

Расчетные формулы при фрезеровании

Фрезерный инструмент Walter Фрезы насадные и концевые со сменными пластинами


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

1853 Фрезерование пазов Сборочные детали Dc мм Винт пластины Момент затяжки 80-160 FS2076 (Torx 6 IP) 0,6 Нм Комплектующие Dc мм Рукоятка динамометрической отвёртк Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2031853 1854 Фрезерование пазов Фрезы дисковые Walter F 4153 Xtra-tec Инструмент Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2041854 1855 Фрезерование пазов Сборочные детали Тип пластин LN 0803 LN 0804 LN 1005 Винт пластины Момент затяжки FS2077 (Torx 9 IP) 1,5 Нм FS2078 (Torx 9 IP) 1,5 Нм FS208 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2051855 1857 Фрезерование пазов Сборочные детали Тип пластин LN 0803 LN 0804 LN 1005 Винт пластины Момент затяжки FS2077 (Torx 9 IP) 1,5 Нм FS2078 (Torx 9 IP) 1,5 Нм FS208 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2071857 1858 Трехсторонние дисковые фрезы Walter F 4253 B Xtra-tec для фрезерования пазов с тангенциальным креплением сменных режущих пластин Количество пластин Тип F4253 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2081858 Трехсторонние дисковые фрезы Walter F 4253 B Xtra-tec для фрезерования пазов с тангенциальным креплением сменных режущих пластин Количество пластин Тип F42531859 Фрезерование пазов Сборочные детали Тип пластин LN 0804 LN 1005 LN 1206 LN 1605 Винт для регулировки Т торцевого биения FS2082 FS2083 FS2083 FS2113 FS2079 (To Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2091859
