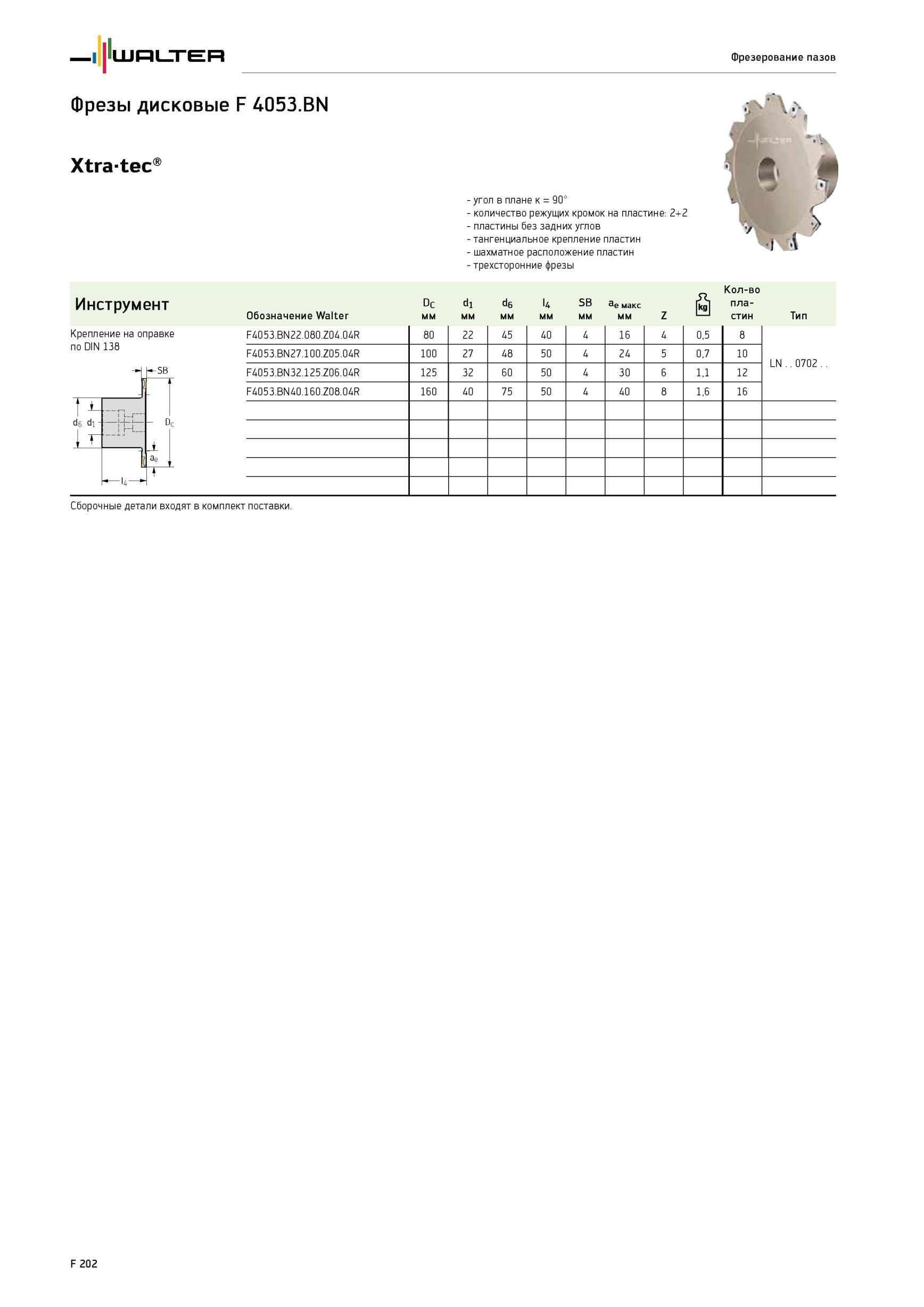

1852 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F202

1852 Фрезерование пазов Фрезы дисковые Walter F 4053 BN Xtra-tec Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2+2 пласт Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F202

Фрезерование пазов Фрезы дисковые Walter F 4053 BN Xtra-tec Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2+2 пласт

Фрезерование пазов Фрезы дисковые Walter F 4053.BN Xtra-tec Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2+2 пластины без задних углов - тангенциальное крепление пластин - шахматное расположение пластин - трехсторонние фрезы Инструмент Обозначение Dc мм d1 мм d6 мм U мм SB ae макс мм Z Количество kgl пластин Тип F4053.BN22.080.Z04.04R 80 22 45 40 4 16 4 0,5 8 LN ..0702 F4053.BN27.100.Z05.04R 100 27 48 50 4 24 5 0,7 10 F4053.BN32.125.Z06.04R 125 32 60 50 4 30 6 1,1 12 F4053.BN40.160.Z08.04R 160 40 75 50 4 40 8 1,6 16 Сборочные детали входят в комплект поставки. F 202




См.также / See also :

Расчетные формулы при фрезеровании

Фрезерный инструмент Walter Фрезы насадные и концевые со сменными пластинами


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

1849 Фрезерование пазов Комплектующие мм Приводная втулка Монтажный ключ Винт опорной шайбы Опорная шайба вместо приводной втулки FS1345 FS1353 FS1346 FS1353 FS134 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F1991849 1850 Фрезерование пазов Фрезы дисковые Walter F 4053 Xtratec Крепление на оправке по DIN 138 г d6 d1 i угол в плане к 90° количество режущих кромок на пластине 2+2 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2001850 1851 Фрезерование пазов Сборочные детали Dc мм Винт пластины Момент затяжки 80-160 FS2076 (Torx 6 IP) 0,6 Нм Комплектующие Dc мм Рукоятка динамометрической отвёртк Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2011851 1853 Фрезерование пазов Сборочные детали Dc мм Винт пластины Момент затяжки 80-160 FS2076 (Torx 6 IP) 0,6 Нм Комплектующие Dc мм Рукоятка динамометрической отвёртк Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2031853 1854 Фрезерование пазов Фрезы дисковые Walter F 4153 Xtra-tec Инструмент Крепление на оправке по DIN 138 угол в плане к 90° количество режущих кромок на пластине 2 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2041854 1855 Фрезерование пазов Сборочные детали Тип пластин LN 0803 LN 0804 LN 1005 Винт пластины Момент затяжки FS2077 (Torx 9 IP) 1,5 Нм FS2078 (Torx 9 IP) 1,5 Нм FS208 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F2051855
